FGBA-EE
FGBA-EE
FGBA-EE/FGBAS-EE
・取りつけ用のねじを組み込んだゴム製バンパ。機器・装置への取りつけが容易です。
・両側めねじタイプ。
・モータ・コンプレッサ・ポンプ、それらを内蔵する装置など、振動を発生する機器の取りつけに適しています。
・ゴムは環境に配慮したNR(天然ゴム)を使用。
・耐熱温度：80℃
・本体の硬度は3種類。商品記号により選択できます。
・機器・装置から負荷される荷重をもとに、ばね定数、最大荷重、最大たわみ量を参考にして選定してください。

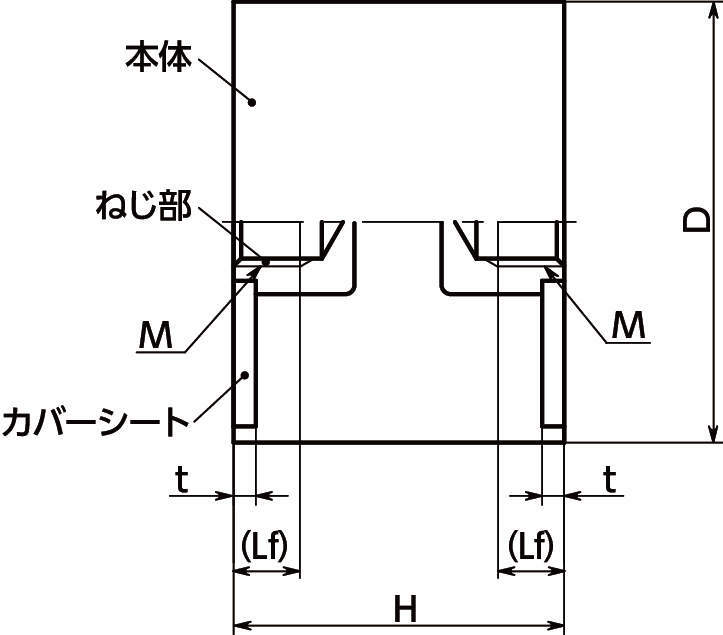

| 本体 | NR(天然ゴム) |
|---|---|
| ねじ部 | スティール・三価クロメート処理 |
| カバーシート | スティール・三価クロメート処理 |
108件の型式
FGBA-EE/FGBAS-EE
| 型式 |
D (mm) |
H mm) |
M(並目) |
Lf (mm) |
t (mm) |
硬度 |
ばね定数 (N/mm) |
最大荷重 (N) |
最大たわみ量 (mm) |
質量 (g) |
|
|---|---|---|---|---|---|---|---|---|---|---|---|
| ねじの呼び | ピッチ | ||||||||||
| FGBA-8-8-M3-EE-40 | 8 | 8 | M3 | 0.5 | 3 | 1 | A40 | 25 | 50 | 2 | 1 |
| FGBA-8-8-M3-EE-55 | 8 | 8 | M3 | 0.5 | 3 | 1 | A55 | 43 | 85 | 2 | 1 |
| FGBA-8-8-M3-EE-70 | 8 | 8 | M3 | 0.5 | 3 | 1 | A70 | 75 | 150 | 2 | 1 |
| FGBA-8-13-M3-EE-40 | 8 | 13 | M3 | 0.5 | 3 | 1 | A40 | 13 | 43 | 3.25 | 1 |
| FGBA-8-13-M3-EE-55 | 8 | 13 | M3 | 0.5 | 3 | 1 | A55 | 23 | 75 | 3.25 | 1 |
| FGBA-8-13-M3-EE-70 | 8 | 13 | M3 | 0.5 | 3 | 1 | A70 | 47 | 150 | 3.25 | 1 |
| FGBA-10-10-M4-EE-40 | 10 | 10 | M4 | 0.7 | 4 | 1.2 | A40 | 28 | 56 | 2 | 2 |
| FGBA-10-10-M4-EE-55 | 10 | 10 | M4 | 0.7 | 4 | 1.2 | A55 | 35 | 70 | 2 | 2 |
| FGBA-10-10-M4-EE-70 | 10 | 10 | M4 | 0.7 | 4 | 1.2 | A70 | 83 | 165 | 2 | 2 |
| FGBA-10-15-M4-EE-40 | 10 | 15 | M4 | 0.7 | 4 | 1.2 | A40 | 17 | 65 | 3.75 | 3 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| FGBA-8-8-M3-EE-40 | FGBA-8-8-M3-EE-40 | P | 250 | - | - |
| FGBA-8-8-M3-EE-55 | FGBA-8-8-M3-EE-55 | P | 200 | - | 在庫品 |
| FGBA-8-8-M3-EE-70 | FGBA-8-8-M3-EE-70 | P | 250 | - | - |
| FGBA-8-13-M3-EE-40 | FGBA-8-13-M3-EE-40 | P | 250 | - | - |
| FGBA-8-13-M3-EE-55 | FGBA-8-13-M3-EE-55 | P | 250 | - | - |
| FGBA-8-13-M3-EE-70 | FGBA-8-13-M3-EE-70 | P | 250 | - | - |
| FGBA-10-10-M4-EE-40 | FGBA-10-10-M4-EE-40 | P | 250 | - | - |
| FGBA-10-10-M4-EE-55 | FGBA-10-10-M4-EE-55 | P | 200 | - | 在庫品 |
| FGBA-10-10-M4-EE-70 | FGBA-10-10-M4-EE-70 | P | 250 | - | - |
| FGBA-10-15-M4-EE-40 | FGBA-10-15-M4-EE-40 | P | 250 | - | - |
