FGBA-S
FGBA-S
FGBA-S/FGBAS-S
・取りつけ用のねじを組み込んだゴム製バンパ。機器・装置への取りつけが容易です。
・片側おねじタイプ。
・衝撃や振動吸収用途のほか、機器・装置の支持やコンベア終端部の緩衝材・衝撃音の緩和にも適しています。
・ゴムは環境に配慮したNR(天然ゴム)を使用。
・耐熱温度：80℃
・本体の硬度は3種類。商品記号により選択できます。
・機器・装置から負荷される荷重をもとに、ばね定数、最大荷重、最大たわみ量を参考に選定してください。

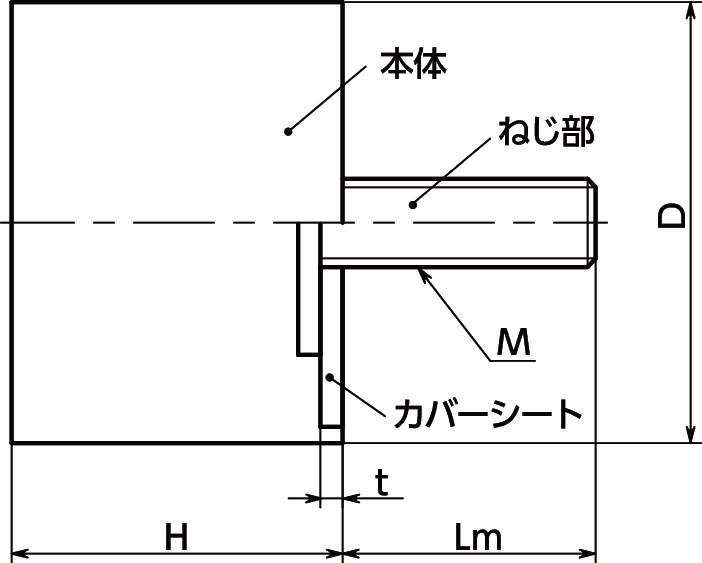

| 本体 | NR(天然ゴム) |
|---|---|
| ねじ部 | スティール 三価クロメート処理 |
| カバーシート | スティール 三価クロメート処理 |
126件の型式
FGBA-S
| 型式 |
D (mm) |
H (mm) |
M(並目) |
Lm (mm) |
t (mm) |
硬度 |
ばね定数 (N/mm) |
最大荷重 (N) |
最大たわみ量 (mm) |
質量 (g) |
|
|---|---|---|---|---|---|---|---|---|---|---|---|
| ねじの呼び | ピッチ | ||||||||||
| FGBA-75-50-M12-S-70 | 75 | 50 | M12 | 1.75 | 37 | 3 | A70 | 1080 | 13550 | 12.5 | 426 |
| FGBA-100-40-M16-S-40 | 100 | 40 | M16 | 2 | 41 | 3 | A40 | 945 | 9430 | 10 | 638 |
| FGBA-100-40-M16-S-55 | 100 | 40 | M16 | 2 | 41 | 3 | A55 | 1210 | 12110 | 10 | 638 |
| FGBA-100-40-M16-S-70 | 100 | 40 | M16 | 2 | 41 | 3 | A70 | 2420 | 24190 | 10 | 638 |
| FGBA-100-50-M16-S-40 | 100 | 50 | M16 | 2 | 41 | 3 | A40 | 665 | 8320 | 12.5 | 828 |
| FGBA-100-50-M16-S-55 | 100 | 50 | M16 | 2 | 41 | 3 | A55 | 1120 | 14040 | 12.5 | 828 |
| FGBA-100-50-M16-S-70 | 100 | 50 | M16 | 2 | 41 | 3 | A70 | 1830 | 22900 | 12.5 | 828 |
| FGBA-100-60-M16-S-40 | 100 | 60 | M16 | 2 | 41 | 3 | A40 | 495 | 7440 | 15 | 1008 |
| FGBA-100-60-M16-S-55 | 100 | 60 | M16 | 2 | 41 | 3 | A55 | 865 | 12950 | 15 | 1008 |
| FGBA-100-60-M16-S-70 | 100 | 60 | M16 | 2 | 41 | 3 | A70 | 1430 | 21450 | 15 | 1008 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| FGBA-75-50-M12-S-70 | FGBA-75-50-M12-S-70 | P | 2,760 | - | - |
| FGBA-100-40-M16-S-40 | FGBA-100-40-M16-S-40 | P | 5,080 | - | - |
| FGBA-100-40-M16-S-55 | FGBA-100-40-M16-S-55 | P | 3,860 | - | 10日間 |
| FGBA-100-40-M16-S-70 | FGBA-100-40-M16-S-70 | P | 5,080 | - | - |
| FGBA-100-50-M16-S-40 | FGBA-100-50-M16-S-40 | P | 5,690 | - | - |
| FGBA-100-50-M16-S-55 | FGBA-100-50-M16-S-55 | P | 4,280 | - | 10日間 |
| FGBA-100-50-M16-S-70 | FGBA-100-50-M16-S-70 | P | 5,690 | - | - |
| FGBA-100-60-M16-S-40 | FGBA-100-60-M16-S-40 | P | 5,990 | - | - |
| FGBA-100-60-M16-S-55 | FGBA-100-60-M16-S-55 | P | 4,510 | - | 10日間 |
| FGBA-100-60-M16-S-70 | FGBA-100-60-M16-S-70 | P | 5,990 | - | - |
