FGBCS
FGBCS
・座金を組み込んだゴム製バンパ。市販の六角穴付きボルトで機器・装置への取りつけができます。
・衝撃や振動吸収用途のほか、機器・装置の支持やコンベア終端部の緩衝材、衝撃音の緩和にも適しています。
・ゴムは環境に配慮したNR(天然ゴム)を使用。
・耐熱温度：80℃
・本体の硬度は3種類。商品記号により選択できます。
・機器・装置から負荷される荷重をもとに、ばね定数、最大荷重、最大たわみ量を参考に選定してください。
| 本体 | NR(天然ゴム) |
|---|---|
| 座金 | SUS304相当 |
24件の型式
FGBCS

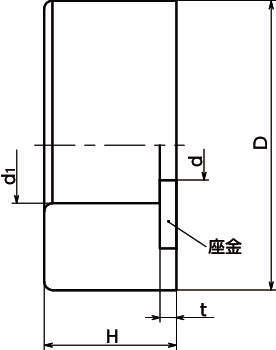

| 型式 |
D (mm) |
H (mm) |
d (mm) |
d1 (mm) |
t (mm) |
硬度 |
ばね定数 (N/mm) |
最大荷重 (N) |
最大たわみ量 (mm) |
質量 (g) |
|---|---|---|---|---|---|---|---|---|---|---|
| FGBCS-16-8-4-40 | 16 | 8 | 4.3 | 8 | 1 | A40 | 75 | 150 | 2 | 2 |
| FGBCS-16-8-4-55 | 16 | 8 | 4.3 | 8 | 1 | A55 | 140 | 280 | 2 | 2 |
| FGBCS-16-8-4-70 | 16 | 8 | 4.3 | 8 | 1 | A70 | 223 | 445 | 2 | 2 |
| FGBCS-20-10-5-40 | 20 | 10 | 5.3 | 9.5 | 1.2 | A40 | 89 | 223 | 2.5 | 4 |
| FGBCS-20-10-5-55 | 20 | 10 | 5.3 | 9.5 | 1.2 | A55 | 148 | 370 | 2.5 | 4 |
| FGBCS-20-10-5-70 | 20 | 10 | 5.3 | 9.5 | 1.2 | A70 | 240 | 600 | 2.5 | 4 |
| FGBCS-25-12-6-40 | 25 | 12 | 6.4 | 11 | 1.6 | A40 | 113 | 340 | 3 | 7 |
| FGBCS-25-12-6-55 | 25 | 12 | 6.4 | 11 | 1.6 | A55 | 210 | 630 | 3 | 7 |
| FGBCS-25-12-6-70 | 25 | 12 | 6.4 | 11 | 1.6 | A70 | 317 | 950 | 3 | 7 |
| FGBCS-35-16-8-40 | 35 | 16 | 8.4 | 14 | 2 | A40 | 175 | 700 | 4 | 20 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| FGBCS-16-8-4-40 | FGBCS-16-8-4-40 | P | 400 | - | - |
| FGBCS-16-8-4-55 | FGBCS-16-8-4-55 | P | 330 | - | 在庫品 |
| FGBCS-16-8-4-70 | FGBCS-16-8-4-70 | P | 400 | - | - |
| FGBCS-20-10-5-40 | FGBCS-20-10-5-40 | P | 410 | - | - |
| FGBCS-20-10-5-55 | FGBCS-20-10-5-55 | P | 340 | - | 在庫品 |
| FGBCS-20-10-5-70 | FGBCS-20-10-5-70 | P | 410 | - | - |
| FGBCS-25-12-6-40 | FGBCS-25-12-6-40 | P | 500 | - | - |
| FGBCS-25-12-6-55 | FGBCS-25-12-6-55 | P | 400 | - | 在庫品 |
| FGBCS-25-12-6-70 | FGBCS-25-12-6-70 | P | 500 | - | - |
| FGBCS-35-16-8-40 | FGBCS-35-16-8-40 | P | 810 | - | - |
