LDCMS-LW-CR
LDCMS-LW-CR

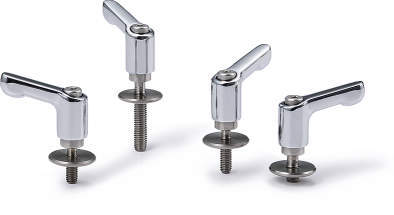

■平座金が組み込まれた、ねじ部がステンレス製のミニクランプレバー。
■平座金はヌスミ加工部に組み込まれており、脱落を防止します。また、座金の組み込み作業も不要です。
■平座金の外径はねじ径の約3倍。締めつけ部位に対して十分な座面を確保します。
■座面圧を大きくできない樹脂部品や長穴部品などの締めつけに適しています。
■回し半径30mm。省スペースです。
■レバー部はクロムメッキで美しい仕上がり。
| レバー部 | 亜鉛ダイカスト、クロムメッキ |
|---|---|
| ねじ部 | SUS303 |
| 平座金 | SUS303 |
| 止めねじ | SUS304 |
| スプリング | ステンレス鋼線 |
14件の型式
LDCMS-LW-CR

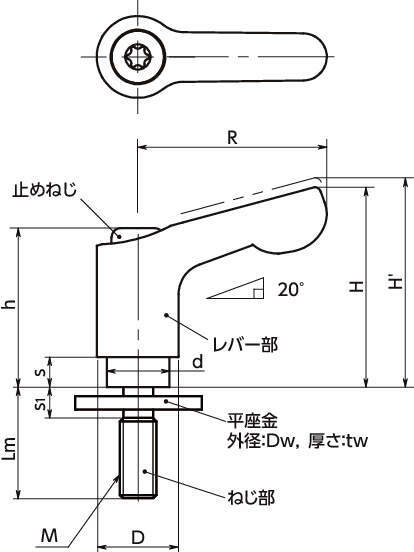

| 型式 | タイプ | 材質 | M(並目) | R | H | H' | h | s | D | d | Dw | tw | s1 | Lm | 歯数 |
最大荷重 (N) |
最大締付力 (kN) |
|
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ねじの呼び | ピッチ | |||||||||||||||||
| LDCMS-5-12-LW20-CR | おねじ | ステンレス製 | M5 | 0.8 | 30 | 31 | 34.5 | 24.5 | 4 | 13 | 10 | 20 | 2 | 4 | 12 | 18 | 90 | 3.9 |
| LDCMS-5-16-LW20-CR | おねじ | ステンレス製 | M5 | 0.8 | 30 | 31 | 34.5 | 24.5 | 4 | 13 | 10 | 20 | 2 | 4 | 16 | 18 | 90 | 3.9 |
| LDCMS-5-20-LW20-CR | おねじ | ステンレス製 | M5 | 0.8 | 30 | 31 | 34.5 | 24.5 | 4 | 13 | 10 | 20 | 2 | 4 | 20 | 18 | 90 | 3.9 |
| LDCMS-5-25-LW20-CR | おねじ | ステンレス製 | M5 | 0.8 | 30 | 31 | 34.5 | 24.5 | 4 | 13 | 10 | 20 | 2 | 4 | 25 | 18 | 90 | 3.9 |
| LDCMS-5-32-LW20-CR | おねじ | ステンレス製 | M5 | 0.8 | 30 | 31 | 34.5 | 24.5 | 4 | 13 | 10 | 20 | 2 | 4 | 32 | 18 | 90 | 3.9 |
| LDCMS-5-40-LW20-CR | おねじ | ステンレス製 | M5 | 0.8 | 30 | 31 | 34.5 | 24.5 | 4 | 13 | 10 | 20 | 2 | 4 | 40 | 18 | 90 | 3.9 |
| LDCMS-5-50-LW20-CR | おねじ | ステンレス製 | M5 | 0.8 | 30 | 31 | 34.5 | 24.5 | 4 | 13 | 10 | 20 | 2 | 4 | 50 | 18 | 90 | 3.9 |
| LDCMS-6-12-LW20-CR | おねじ | ステンレス製 | M6 | 1 | 30 | 31 | 34.5 | 24.5 | 4 | 13 | 10 | 20 | 2 | 5 | 12 | 18 | 150 | 5.5 |
| LDCMS-6-16-LW20-CR | おねじ | ステンレス製 | M6 | 1 | 30 | 31 | 34.5 | 24.5 | 4 | 13 | 10 | 20 | 2 | 5 | 16 | 18 | 150 | 5.5 |
| LDCMS-6-20-LW20-CR | おねじ | ステンレス製 | M6 | 1 | 30 | 31 | 34.5 | 24.5 | 4 | 13 | 10 | 20 | 2 | 5 | 20 | 18 | 150 | 5.5 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| LDCMS-5-12-LW20-CR | LDCMS-5-12-LW20-CR | P | 1,790 | - | 在庫品 |
| LDCMS-5-16-LW20-CR | LDCMS-5-16-LW20-CR | P | 1,790 | - | 在庫品 |
| LDCMS-5-20-LW20-CR | LDCMS-5-20-LW20-CR | P | 1,790 | - | 在庫品 |
| LDCMS-5-25-LW20-CR | LDCMS-5-25-LW20-CR | P | 1,790 | - | 在庫品 |
| LDCMS-5-32-LW20-CR | LDCMS-5-32-LW20-CR | P | 1,790 | - | 在庫品 |
| LDCMS-5-40-LW20-CR | LDCMS-5-40-LW20-CR | P | 1,850 | - | 在庫品 |
| LDCMS-5-50-LW20-CR | LDCMS-5-50-LW20-CR | P | 1,850 | - | 在庫品 |
| LDCMS-6-12-LW20-CR | LDCMS-6-12-LW20-CR | P | 1,790 | - | 在庫品 |
| LDCMS-6-16-LW20-CR | LDCMS-6-16-LW20-CR | P | 1,790 | - | 在庫品 |
| LDCMS-6-20-LW20-CR | LDCMS-6-20-LW20-CR | P | 1,790 | - | 在庫品 |
