UBLF
UBLF
UBLF
・握りやすく、デザイン性にすぐれた取っ手。工作機械の扉などの用途に適しています。
・取りつけ寸法は、200mm - 800mmのワイドバリエーション。
・取っ手の幅Aは、28mm・36mmの2種類があります。
・表面処理のバリエーションは3種類。
・オプションで取りつけ用の六角穴付きボルト(SUSXM7製)を2本付属します。(別料金)
| 六角穴付きボルト(ねじ付属サービス) | SUSXM7 |
|---|
38件の型式
UBLF

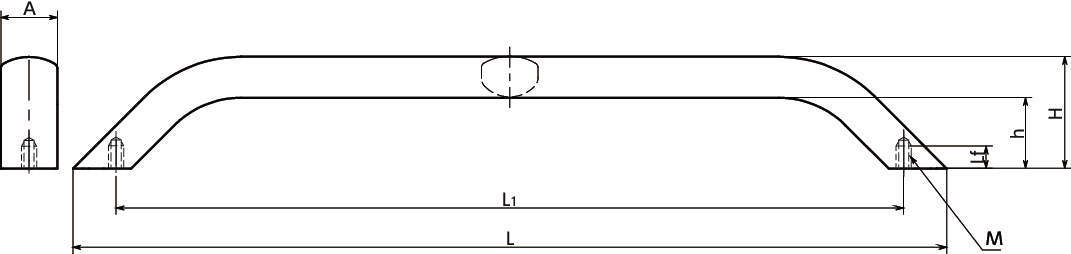

| 型式 | 材質 | 表面処理 |
A (mm) |
L1 (mm) |
H (mm) |
h (mm) |
L (mm) |
Lf (mm) |
M (mm) |
許容荷重 (N) |
質量 (g) |
付属ねじ サービス |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| UBLF-28-400-BK | アルミニウム合金 | 静電塗装(黒) | 28 | 400 | 63 | 45 | 440 | 10 | M8 | 1000 | 488 | - |
| UBLF-28-400-SG | アルミニウム合金 | 静電塗装(シルバー) | 28 | 400 | 63 | 45 | 440 | 10 | M8 | 1000 | 488 | - |
| UBLF-36-300-AL | アルミニウム合金 | アルマイト処理 | 36 | 300 | 71 | 45 | 355 | 14 | M10 | 1000 | 723 | - |
| UBLF-36-300-BK | アルミニウム合金 | 静電塗装(黒) | 36 | 300 | 71 | 45 | 355 | 14 | M10 | 1000 | 723 | - |
| UBLF-36-300-SG | アルミニウム合金 | 静電塗装(シルバー) | 36 | 300 | 71 | 45 | 355 | 14 | M10 | 1000 | 723 | - |
| UBLF-36-400-AL | アルミニウム合金 | アルマイト処理 | 36 | 400 | 71 | 45 | 455 | 14 | M10 | 1000 | 923 | - |
| UBLF-36-400-BK | アルミニウム合金 | 静電塗装(黒) | 36 | 400 | 71 | 45 | 455 | 14 | M10 | 1000 | 923 | - |
| UBLF-36-400-SG | アルミニウム合金 | 静電塗装(シルバー) | 36 | 400 | 71 | 45 | 455 | 14 | M10 | 1000 | 923 | - |
| UBLF-36-500-AL | アルミニウム合金 | アルマイト処理 | 36 | 500 | 71 | 45 | 555 | 14 | M10 | 1000 | 1125 | - |
| UBLF-36-500-BK | アルミニウム合金 | 静電塗装(黒) | 36 | 500 | 71 | 45 | 555 | 14 | M10 | 1000 | 1125 | - |
※許容荷重は、人の手で使用する許容荷重です。
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| UBLF-28-400-BK | UBLF-28-400-BK | P | 8,580 | - | 10日間 |
| UBLF-28-400-SG | UBLF-28-400-SG | P | 8,580 | - | 10日間 |
| UBLF-36-300-AL | UBLF-36-300-AL | P | 14,600 | - | 10日間 |
| UBLF-36-300-BK | UBLF-36-300-BK | P | 11,000 | - | 10日間 |
| UBLF-36-300-SG | UBLF-36-300-SG | P | 11,000 | - | 10日間 |
| UBLF-36-400-AL | UBLF-36-400-AL | P | 16,500 | - | 10日間 |
| UBLF-36-400-BK | UBLF-36-400-BK | P | 12,700 | - | 10日間 |
| UBLF-36-400-SG | UBLF-36-400-SG | P | 12,700 | - | 10日間 |
| UBLF-36-500-AL | UBLF-36-500-AL | P | 19,100 | - | 10日間 |
| UBLF-36-500-BK | UBLF-36-500-BK | P | 14,700 | - | 10日間 |
