PFBLS
PFBLS

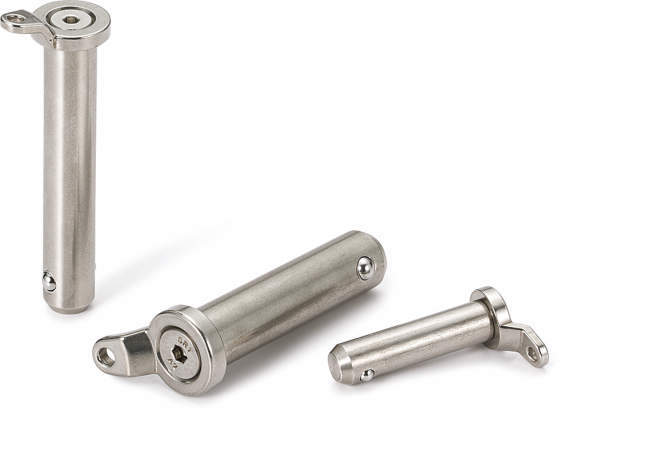

・抜き差しのみで使用できるロックピン。
・コンパクトな設計が可能です。
・スピーディなワークの位置決め・固定ができます。
・オールステンレス製。耐蝕性・耐熱性にすぐれています。
・相手側穴からの抜け止めにはステンレス鋼球を使用。耐久性があります。
| ピン | SUS303相当 |
|---|---|
| ワッシャ | SUS316L相当 |
| ボール | SUS402J2相当 |
| 内蔵スプリング | SUS631相当 |
14件の型式
| 型式 | d | d1 | L1 | D1 | d3 | s | H | B | L |
二面せん断荷重 (kN) |
質量 (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| PFBLS-8-15 | 8 | 8.7 | 6.3 | 13.5 | 2.5 | 3 | 7 | 12 | 15 | 40 | 12 |
| PFBLS-8-20 | 8 | 8.7 | 6.3 | 13.5 | 2.5 | 3 | 7 | 12 | 20 | 40 | 14 |
| PFBLS-8-25 | 8 | 8.7 | 6.3 | 13.5 | 2.5 | 3 | 7 | 12 | 25 | 40 | 16 |
| PFBLS-8-30 | 8 | 8.7 | 6.3 | 13.5 | 2.5 | 3 | 7 | 12 | 30 | 40 | 18 |
| PFBLS-8-50 | 8 | 8.7 | 6.3 | 13.5 | 2.5 | 3 | 7 | 12 | 50 | 40 | 25 |
| PFBLS-10-15 | 10 | 12 | 8.7 | 15 | 2.5 | 3 | 7 | 15 | 15 | 62 | 22 |
| PFBLS-10-20 | 10 | 12 | 8.7 | 15 | 2.5 | 3 | 7 | 15 | 20 | 62 | 25 |
| PFBLS-10-25 | 10 | 12 | 8.7 | 15 | 2.5 | 3 | 7 | 15 | 25 | 62 | 28 |
| PFBLS-10-30 | 10 | 12 | 8.7 | 15 | 2.5 | 3 | 7 | 15 | 30 | 62 | 28 |
| PFBLS-10-50 | 10 | 12 | 8.7 | 15 | 2.5 | 3 | 7 | 15 | 50 | 62 | 41 |
二面せん断荷重はの値は参考値であり、保証値ではありません。安全を考慮して選定してください。 二面せん断荷重は、破断面が二面あるときの荷重です。
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| PFBLS-8-15 | PFBLS-8-15 | P | 4,040 | - | 10日間 |
| PFBLS-8-20 | PFBLS-8-20 | P | 4,110 | - | 10日間 |
| PFBLS-8-25 | PFBLS-8-25 | P | 4,190 | - | 10日間 |
| PFBLS-8-30 | PFBLS-8-30 | P | 4,260 | - | 10日間 |
| PFBLS-8-50 | PFBLS-8-50 | P | 4,320 | - | 10日間 |
| PFBLS-10-15 | PFBLS-10-15 | P | 4,600 | - | 10日間 |
| PFBLS-10-20 | PFBLS-10-20 | P | 4,670 | - | 10日間 |
| PFBLS-10-25 | PFBLS-10-25 | P | 4,740 | - | 10日間 |
| PFBLS-10-30 | PFBLS-10-30 | P | 4,810 | - | 10日間 |
| PFBLS-10-50 | PFBLS-10-50 | P | 4,860 | - | 10日間 |
