FGBA-EE
FGBA-EE

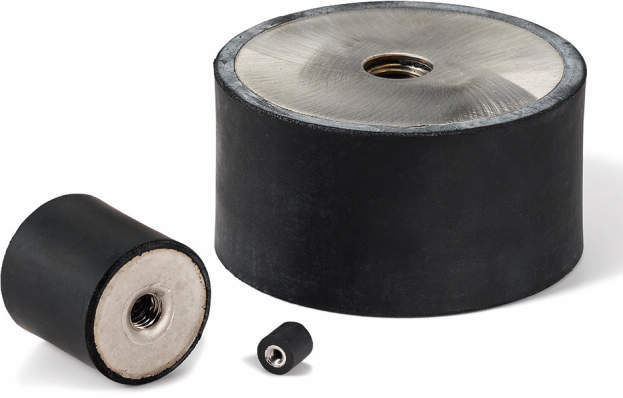

・取りつけ用のねじを組み込んだゴム製バンパ。機器・装置への取りつけが容易です。
・両側めねじタイプ。ねじ部とカバーシートはステンレス製。
・モータ・コンプレッサ・ポンプ、それらを内蔵する装置など、振動を発生する機器の取りつけに適しています。
・ゴムは環境に配慮したNR(天然ゴム)を使用。
・耐熱温度：80℃

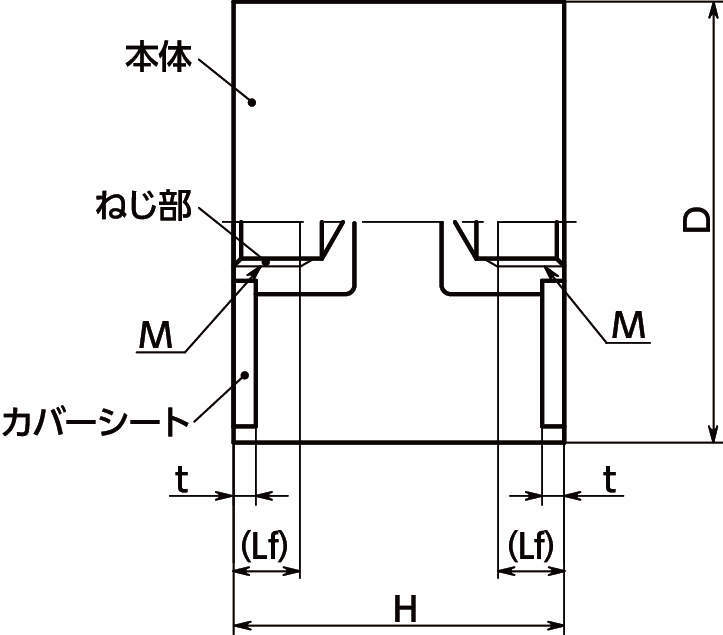

| 本体 | NR(天然ゴム) |
|---|---|
| ねじ部 | SUS304相当 |
| カバーシート | SUS304相当 |
36件の型式
FGBA-EE
| 型式 |
D (mm) |
H mm) |
M(並目) |
Lf (mm) |
t (mm) |
硬度 |
ばね定数 (N/mm) |
最大荷重 (N) |
最大たわみ量 (mm) |
質量 (g) |
|
|---|---|---|---|---|---|---|---|---|---|---|---|
| ねじの呼び | ピッチ | ||||||||||
| FGBAS-8-8-M3-EE-55 | 8 | 8 | M3 | 0.5 | 3 | 1 | A55 | 43 | 85 | 2 | 1 |
| FGBAS-8-13-M3-EE-55 | 8 | 13 | M3 | 0.5 | 3 | 1 | A55 | 23 | 75 | 3.25 | 1 |
| FGBAS-10-10-M4-EE-55 | 10 | 10 | M4 | 0.7 | 4 | 1.2 | A55 | 35 | 70 | 2 | 2 |
| FGBAS-10-15-M4-EE-55 | 10 | 15 | M4 | 0.7 | 4 | 1.2 | A55 | 27 | 100 | 3.75 | 3 |
| FGBAS-10-20-M4-EE-55 | 10 | 20 | M4 | 0.7 | 4 | 1.2 | A55 | 22 | 110 | 5 | 3 |
| FGBAS-15-10-M4-EE-55 | 15 | 10 | M4 | 0.7 | 4 | 1.4 | A55 | 155 | 315 | 2 | 5 |
| FGBAS-15-15-M4-EE-55 | 15 | 15 | M4 | 0.7 | 4 | 1.4 | A55 | 75 | 280 | 3.75 | 6 |
| FGBAS-15-20-M4-EE-55 | 15 | 20 | M4 | 0.7 | 4 | 1.4 | A55 | 47 | 235 | 5 | 7 |
| FGBAS-20-15-M6-EE-55 | 20 | 15 | M6 | 1 | 6 | 2 | A55 | 150 | 230 | 1.5 | 11 |
| FGBAS-20-20-M6-EE-55 | 20 | 20 | M6 | 1 | 6 | 2 | A55 | 86 | 430 | 5 | 13 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| FGBAS-8-8-M3-EE-55 | FGBAS-8-8-M3-EE-55 | P | 510 | - | 在庫品 |
| FGBAS-8-13-M3-EE-55 | FGBAS-8-13-M3-EE-55 | P | 680 | - | - |
| FGBAS-10-10-M4-EE-55 | FGBAS-10-10-M4-EE-55 | P | 510 | - | 在庫品 |
| FGBAS-10-15-M4-EE-55 | FGBAS-10-15-M4-EE-55 | P | 520 | - | 在庫品 |
| FGBAS-10-20-M4-EE-55 | FGBAS-10-20-M4-EE-55 | P | 730 | - | - |
| FGBAS-15-10-M4-EE-55 | FGBAS-15-10-M4-EE-55 | P | 580 | - | 在庫品 |
| FGBAS-15-15-M4-EE-55 | FGBAS-15-15-M4-EE-55 | P | 620 | - | 在庫品 |
| FGBAS-15-20-M4-EE-55 | FGBAS-15-20-M4-EE-55 | P | 640 | - | 在庫品 |
| FGBAS-20-15-M6-EE-55 | FGBAS-20-15-M6-EE-55 | P | 640 | - | 在庫品 |
| FGBAS-20-20-M6-EE-55 | FGBAS-20-20-M6-EE-55 | P | 640 | - | 在庫品 |
