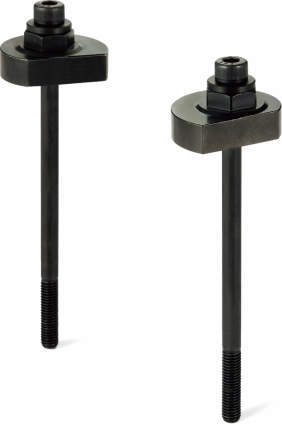

カムレバー スパナ操作タイプ 前面取りつけ LZX-SKS

・偏心カムを利用した締結用のレバー。横方向への締めつけが無段階に調整できます。
・あらゆるポジションで強力にワークをクランプ。すばやく、確実な操作が可能です。
・スパナで操作するタイプ。
・相手部材に前面から六角穴付きボルトで取りつけます。六角穴付きボルトは豊富なねじ長さをラインアップ。取りつける相手部材に適した長さを選択できます。
・つば付きスペーサが横方向からの荷重を受け、六角穴付きボルトの破損を防止します。
・偏心カムは焼き入れ済み。耐摩耗性にすぐれています。

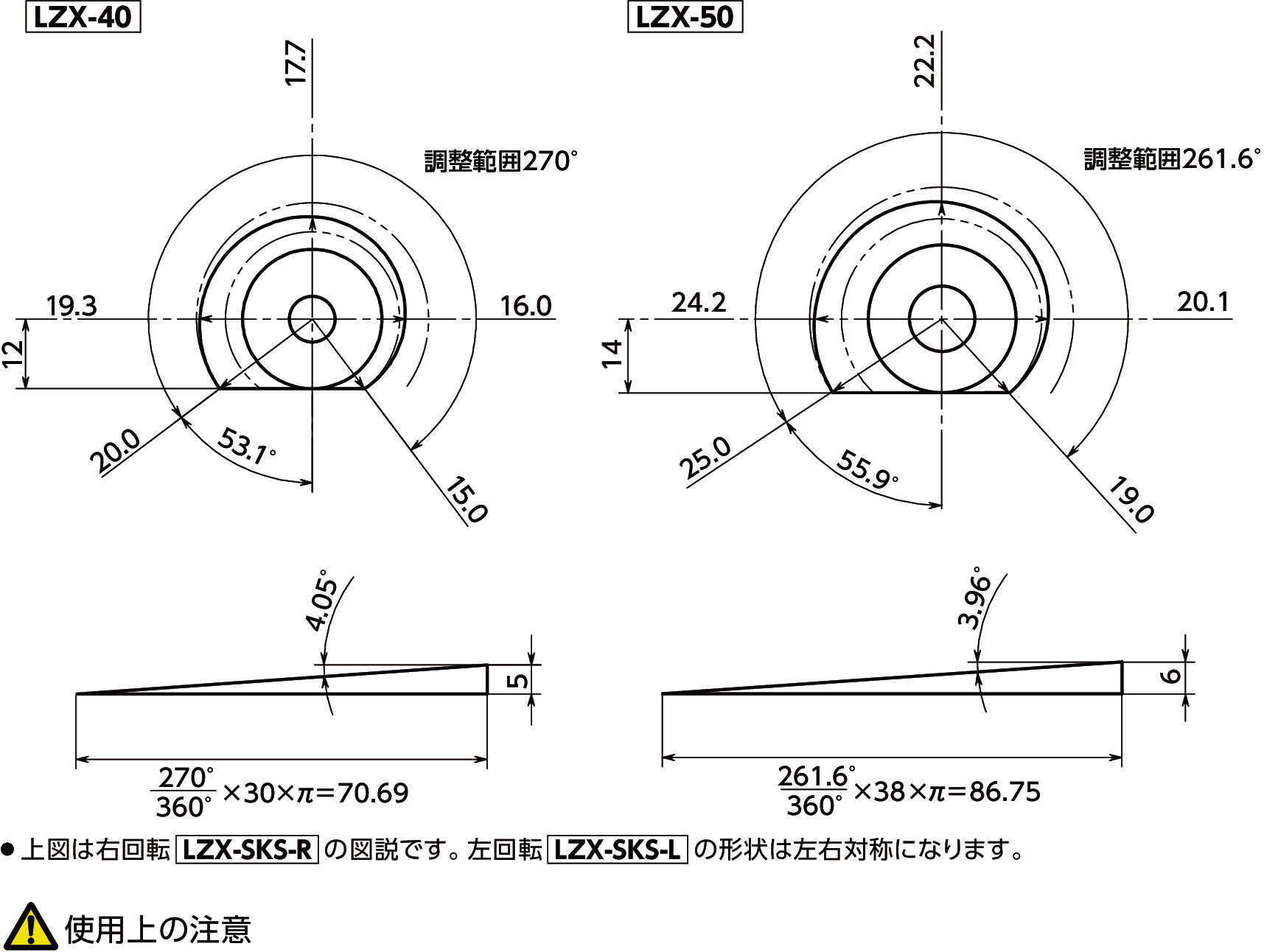

・商品記号により、回転方向が選択できます。
　LZX-SKS-R：右回転
　LZX-SKS-L：左回転

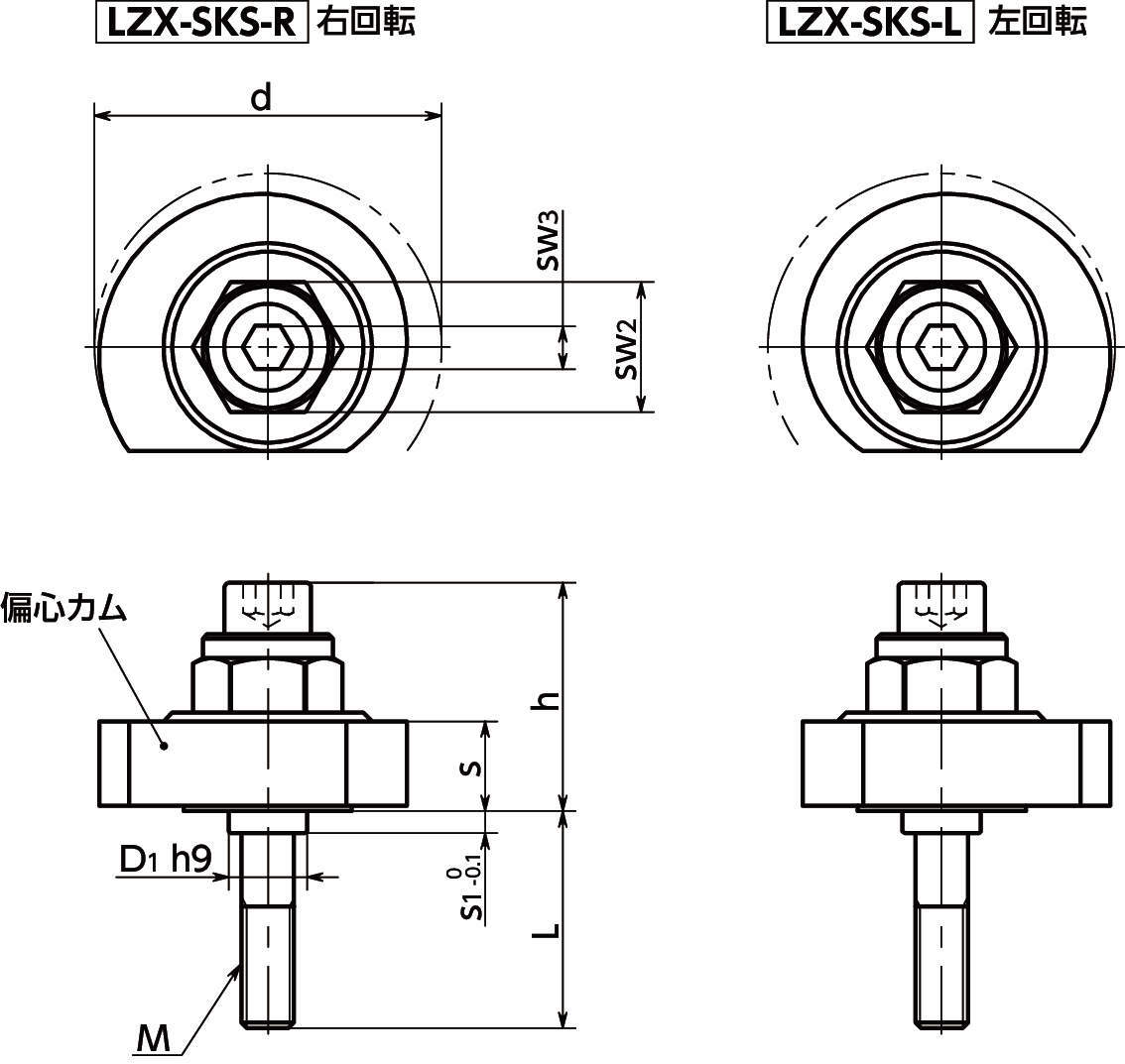

＜構造＞
・カムレバーは、偏心カム・つば付きスペーサ・ガイドブシュ・六角穴付きボルト・レバーで構成されています。
・取りつけは前面から六角穴付きボルトで行います。
・六角穴付きボルトを締めつけたあとでも、つば付きスペーサにより、偏心カムと取りつけ面との間にクリアランスが確保されて、偏心カムはスムーズに回転します。
・偏心カムの上部に六角部を設けています。スパナなどを利用して偏心カムを回転させることができます。
