ラッチレバー スパナ操作タイプ・上方向締めつけ・前面取りつけ (ステンレス製) LZYS-SKS-A

LZYS-SKS-A

  • LZYS-SKS-A

・スパイラルラッチを利用した締結用のレバー。上方向への締めつけが無段階に調整できます。
・あらゆるポジションで強力にワークをクランプ。すばやく、確実な操作が可能です。
・スパナで操作するタイプ。
・相手部材に前面から六角穴付きボルトで取りつけます。六角穴付きボルトは豊富なねじ長さをラインアップ。取りつける相手部材に適した長さを選択できます。
・オールステンレス製。
・商品記号により、回転方向が選択できます。
　LZYS-SKS-A-R：右回転
　LZYS-SKS-A-L：左回転

＜使用上の注意＞
・取りつけの際は相手部材の材質や必要な強度に合わせて、十分なねじ込み深さを確保してください。

#ラッチレバー
#レバー

共通仕様

スパイラルラッチ SUS303相当
無電解ニッケルメッキ
スペーサ SUS630相当
ガイドブシュ SUS630相当
六角穴付きボルト(DIN912) ステンレス
六角穴付きボルト強度区分 A2-70

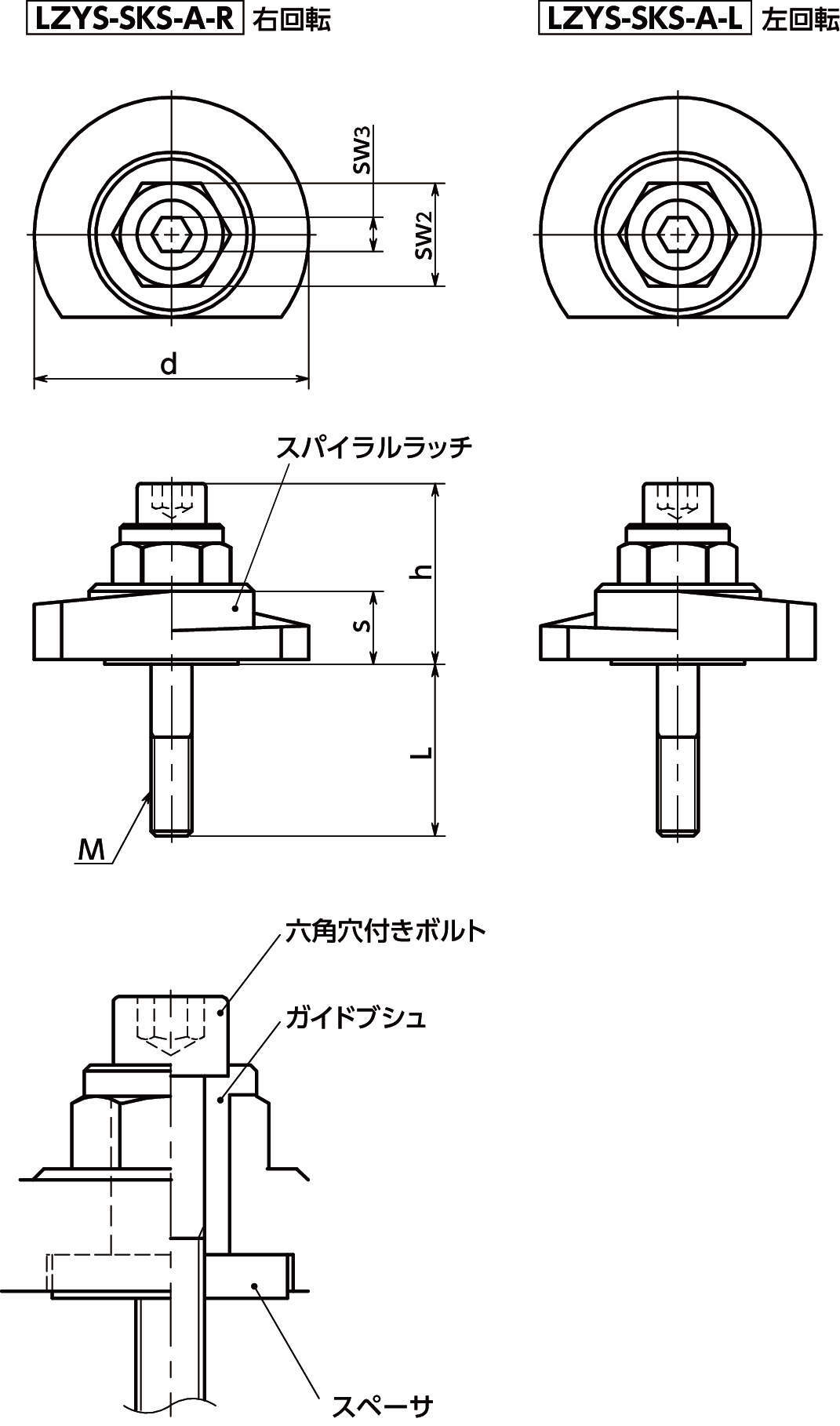

  • 寸法図
  • CAD

詳細仕様

前へ
次へ

  • 48件中 1-10件

  • 表示件数

48件の型式

  • LZYS-SKS-A

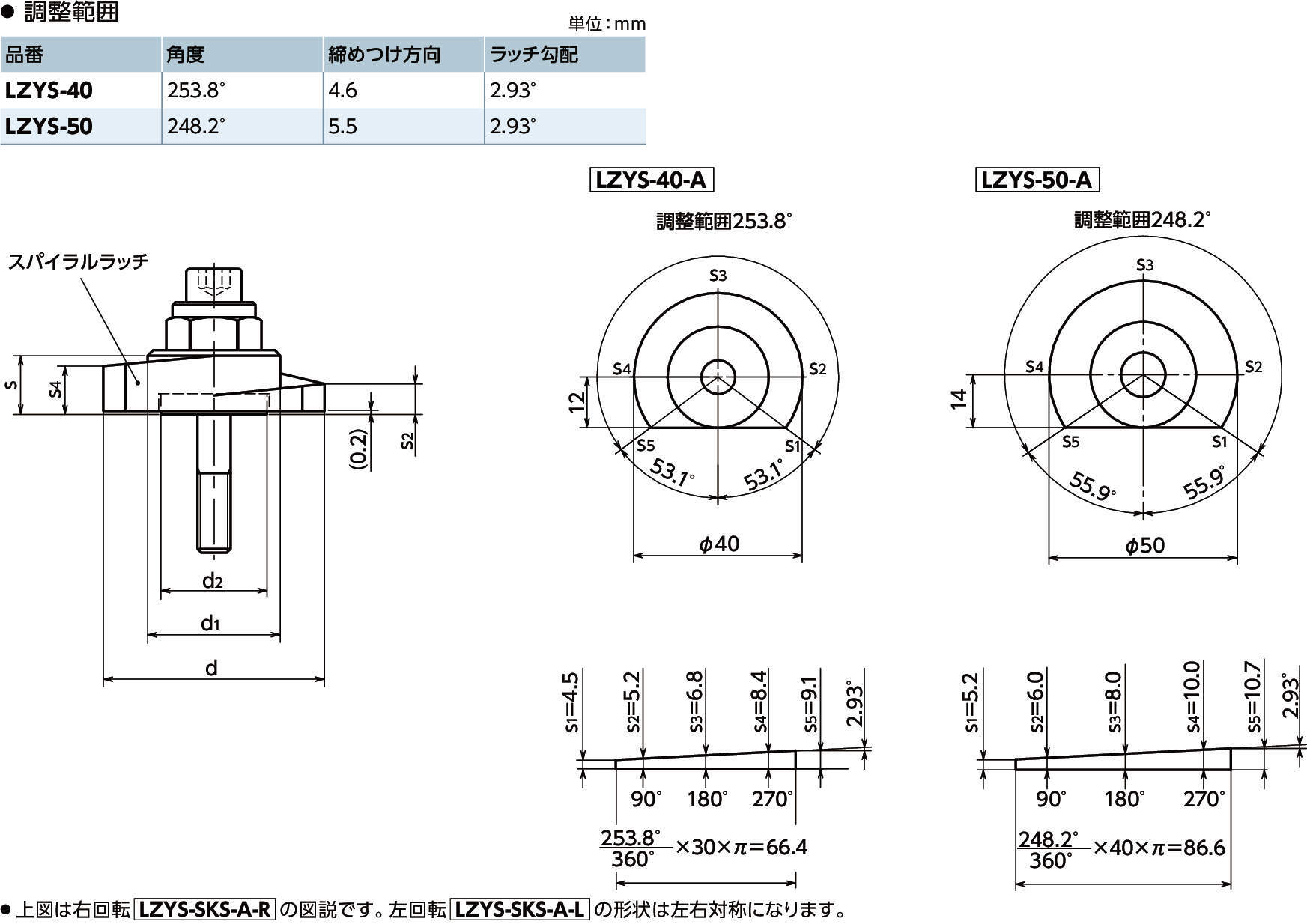

  • 調整範囲

型式 d
(mm)		 M(並目) L
(mm)		 s
(mm)		 h
(mm)		 sw2
(mm)		 sw3
(mm)		 d1
(mm)		 d2
(mm)		 回転方向 質量
(g)
ねじの呼び ピッチ
LZYS-40-SKS-A-R-15 40 M6 1 15 10 26 15 5 24 20 右回転 72
LZYS-40-SKS-A-R-20 40 M6 1 20 10 26 15 5 24 20 右回転 73
LZYS-40-SKS-A-R-25 40 M6 1 25 10 26 15 5 24 20 右回転 74
LZYS-40-SKS-A-R-30 40 M6 1 30 10 26 15 5 24 20 右回転 75
LZYS-40-SKS-A-R-35 40 M6 1 35 10 26 15 5 24 20 右回転 76
LZYS-40-SKS-A-R-40 40 M6 1 40 10 26 15 5 24 20 右回転 77
LZYS-40-SKS-A-R-50 40 M6 1 50 10 26 15 5 24 20 右回転 78
LZYS-40-SKS-A-R-55 40 M6 1 55 10 26 15 5 24 20 右回転 79
LZYS-40-SKS-A-R-60 40 M6 1 60 10 26 15 5 24 20 右回転 81
LZYS-40-SKS-A-R-70 40 M6 1 70 10 26 15 5 24 20 右回転 83

型式 商品コード 単位 価格
（円） 		基準納期
日伝 メーカー
LZYS-40-SKS-A-R-15 LZYS-40-SKS-A-R-15 P 19,300 - -
LZYS-40-SKS-A-R-20 LZYS-40-SKS-A-R-20 P 19,500 - -
LZYS-40-SKS-A-R-25 LZYS-40-SKS-A-R-25 P 19,400 - -
LZYS-40-SKS-A-R-30 LZYS-40-SKS-A-R-30 P 19,300 - -
LZYS-40-SKS-A-R-35 LZYS-40-SKS-A-R-35 P 19,400 - -
LZYS-40-SKS-A-R-40 LZYS-40-SKS-A-R-40 P 19,400 - -
LZYS-40-SKS-A-R-50 LZYS-40-SKS-A-R-50 P 19,400 - -
LZYS-40-SKS-A-R-55 LZYS-40-SKS-A-R-55 P 19,400 - -
LZYS-40-SKS-A-R-60 LZYS-40-SKS-A-R-60 P 19,700 - -
LZYS-40-SKS-A-R-70 LZYS-40-SKS-A-R-70 P 19,500 - -
