・パワーリジッドカップリングは、テーパロック構造により信頼性の高い締結を実現した工作機用のリジッドタイプカップリングです。
・フレキシブルエレメントを持たない構造ですので、高い剛性を有しています。
・テーパロック方式の採用により、より大きな軸締結力を実現しました。
・テーパロック部は摩擦締結ですので、バックラッシはありません。
・軸方向長さを極限まで短くしましたので、コンパクト設定が可能です。
・シンプルな構造と部品の共通化により、大幅なコストダウンを実現しました。
・両方向からのボルト締付けの採用により、片側ずつの組付けや心出し作業が短時間でできます。
・アウタリング形状を多角形状にすることで、慣性モーメントの低減を実現しました。
椿本チエイン
パワーリジッドカップリング
詳細仕様
20件の型式
-
ストレート軸
-
テーパ軸
| 型式 | タイプ |
許容 トルク (N･m) |
最高回転速度 (r/min) |
慣性モーメント(kg･cm2) |
GD2 (kgf･cm2) |
概略質量 (kg) |

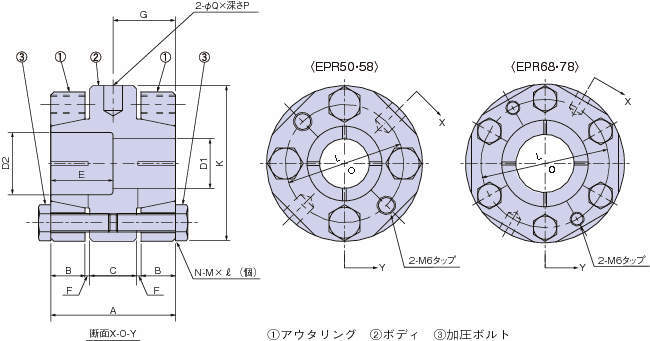

寸法(mm) |
標準軸穴径 D1×D2 (mm) |
寸法(mm) |
標準軸穴径 D1×D2 (mm) |
概略質量 (kg) |
||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A | B | C | E | F | G | K | L | M | l | N | P | Q | P | Q | R | S | T | U | V | WE9 | Z | ||||||||||
| EPR50-16×16 | ストレート軸 | 90～139 | 15000 | 1.53 | 6.1 | - | 40 | 11 | 15 | 20 | 1.5 | 20 | 50 | 38 | M6 | 19 | 4 | - | - | - | 8 | 6 | - | - | - | - | - | - | - | 16×16 | 0.43 |
| EPR50-16×20 | ストレート軸 | 90～139 | 15000 | 1.53 | 6.1 | - | 40 | 11 | 15 | 20 | 1.5 | 20 | 50 | 38 | M6 | 19 | 4 | - | - | - | 8 | 6 | - | - | - | - | - | - | - | 16×20 | 0.43 |
| EPR50-20×20 | ストレート軸 | 90～139 | 15000 | 1.53 | 6.1 | - | 40 | 11 | 15 | 20 | 1.5 | 20 | 50 | 38 | M6 | 19 | 4 | - | - | - | 8 | 6 | - | - | - | - | - | - | - | 20×20 | 0.43 |
| EPR50-20×22 | ストレート軸 | 90～139 | 15000 | 1.53 | 6.1 | - | 40 | 11 | 15 | 20 | 1.5 | 20 | 50 | 38 | M6 | 19 | 4 | - | - | - | 8 | 6 | - | - | - | - | - | - | - | 20×22 | 0.43 |
| EPR58-20×25 | ストレート軸 | 78～188 | 13000 | 3.80 | 15.2 | - | 52 | 15 | 19 | 26 | 1.5 | 26 | 58 | 45 | M6 | 25 | 4 | - | - | - | 8 | 6 | - | - | - | - | - | - | - | 20×25 | 0.79 |
| EPR58-22×25 | ストレート軸 | 78～188 | 13000 | 3.80 | 15.2 | - | 52 | 15 | 19 | 26 | 1.5 | 26 | 58 | 45 | M6 | 25 | 4 | - | - | - | 8 | 6 | - | - | - | - | - | - | - | 22×25 | 0.79 |
| EPR58-25×25 | ストレート軸 | 78～188 | 13000 | 3.80 | 15.2 | - | 52 | 15 | 19 | 26 | 1.5 | 26 | 58 | 45 | M6 | 25 | 4 | - | - | - | 8 | 6 | - | - | - | - | - | - | - | 25×25 | 0.79 |
| EPR68-25×30 | ストレート軸 | 144～454 | 12000 | 6.77 | 27.1 | - | 52 | 15 | 19 | 26 | 1.5 | 26 | 68 | 55 | M6 | 25 | 6 | - | - | - | 8 | 6 | - | - | - | - | - | - | - | 25×30 | 0.97 |
| EPR68-30×30 | ストレート軸 | 144～454 | 12000 | 6.77 | 27.1 | - | 52 | 15 | 19 | 26 | 1.5 | 26 | 68 | 55 | M6 | 25 | 6 | - | - | - | 8 | 6 | - | - | - | - | - | - | - | 30×30 | 0.97 |
| EPR68-25×35 | ストレート軸 | 144～454 | 12000 | 6.77 | 27.1 | - | 52 | 15 | 19 | 26 | 1.5 | 26 | 68 | 55 | M6 | 25 | 6 | - | - | - | 8 | 6 | - | - | - | - | - | - | - | 25×35 | 0.97 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| EPR50-16×16 | EPR50-16-16 | P | 5,203 | - | 在庫品 |
| EPR50-16×20 | EPR50-16-20 | P | 5,203 | - | 在庫品 |
| EPR50-20×20 | EPR50-20-20 | P | 5,203 | - | 在庫品 |
| EPR50-20×22 | EPR50-20-22 | P | 5,203 | - | 在庫品 |
| EPR58-20×25 | EPR58-20-25 | P | 6,453 | - | 在庫品 |
| EPR58-22×25 | EPR58-22-25 | P | 6,453 | - | 在庫品 |
| EPR58-25×25 | EPR58-25-25 | P | 6,453 | - | 在庫品 |
| EPR68-25×30 | EPR68-25-30 | P | 7,672 | - | 在庫品 |
| EPR68-30×30 | EPR68-30-30 | P | 7,672 | - | 在庫品 |
| EPR68-25×35 | EPR68-25-35 | P | 7,672 | - | 在庫品 |
