SN35D-CV
-
SN35D-CV
・高さが35.3mmのステンレス鋼製スライドレールです。
・低発塵グリス(日本精工株式会社 LG2)を使用しており、クリーンルーム等に適しています。
<用途>
・クリーンルーム、半導体、液晶
<推奨ねじ>
・M4なべ小ねじ、または呼び4タッピンねじ
スガツネ工業
SN35D-CV
SN35D-CV
・高さが35.3mmのステンレス鋼製スライドレールです。
・低発塵グリス(日本精工株式会社 LG2)を使用しており、クリーンルーム等に適しています。
<用途>
・クリーンルーム、半導体、液晶
<推奨ねじ>
・M4なべ小ねじ、または呼び4タッピンねじ
9件の型式

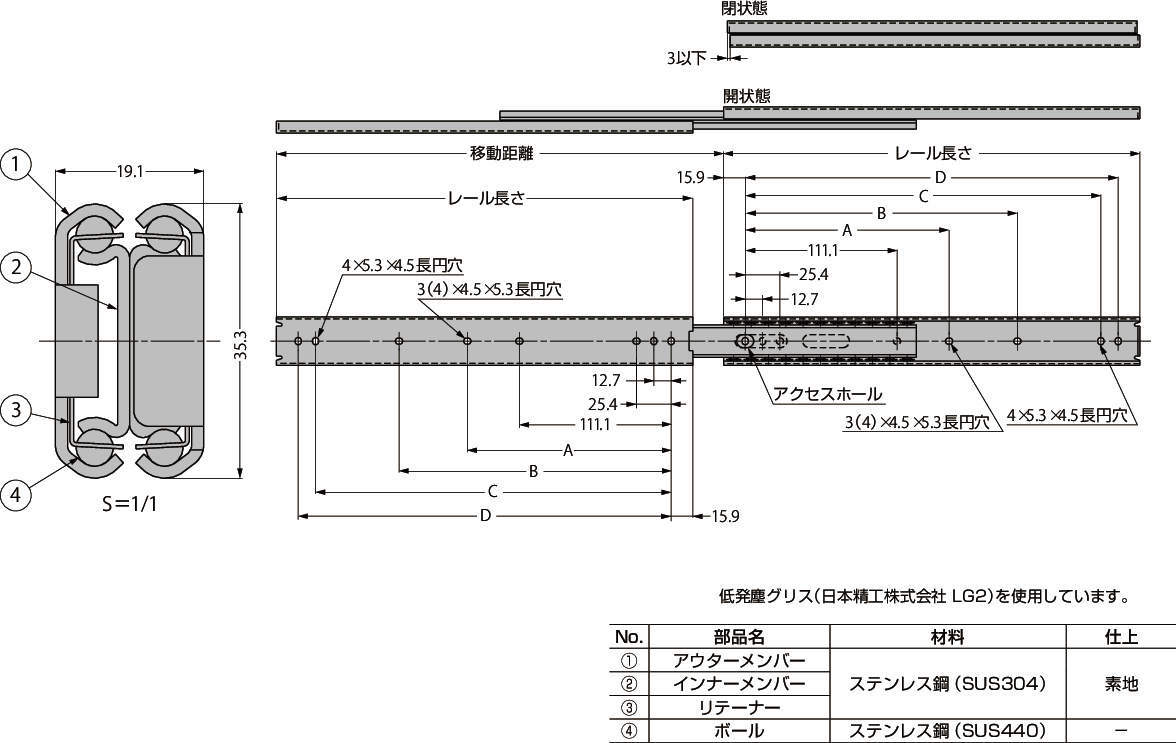

型式 |
レール 長さ |
移動 距離 |
A | B | C | D | 耐荷重 | 質量g/本 | |
---|---|---|---|---|---|---|---|---|---|
N/ペア | kgf/ペア | ||||||||
SNS35D-30CV | 304.8 | 327.2 | - | 149.2 | 260.3 | 273 | 588 | 60 | 620 |
SNS35D-35CV | 355.6 | 377.9 | - | 200 | 311.1 | 323.8 | 579 | 59 | 720 |
SNS35D-40CV | 406.4 | 428.7 | - | 250.8 | 361.9 | 374.6 | 559 | 57 | 820 |
SNS35D-45CV | 457.2 | 479.5 | 212.7 | 301.6 | 412.7 | 425.4 | 549 | 56 | 920 |
SNS35D-50CV | 508 | 530.3 | 238.1 | 352.4 | 463.5 | 476.2 | 530 | 54 | 1030 |
SNS35D-55CV | 558.8 | 580.3 | 263.5 | 403.2 | 514.3 | 527 | 500 | 51 | 1130 |
SNS35D-60CV | 609.6 | 631.9 | 288.9 | 454 | 565.1 | 577.8 | 481 | 49 | 1230 |
SNS35D-65CV | 660.4 | 682.7 | 314.3 | 504.8 | 615.9 | 628.6 | 461 | 47 | 1330 |
SNS35D-70CV | 711.2 | 733.5 | 339.7 | 555.6 | 666.7 | 679.4 | 441 | 45 | 1430 |
※本品は1本単位での販売です。ご注文数「1」で1本です。
型式 | 商品コード | 単位 |
価格 (円) |
基準納期 | |
---|---|---|---|---|---|
日伝 | メーカー | ||||
SNS35D-30CV | SNS35D-30CV | P | 6,400 | - | - |
SNS35D-35CV | SNS35D-35CV | P | 6,850 | - | - |
SNS35D-40CV | SNS35D-40CV | P | 7,550 | - | - |
SNS35D-45CV | SNS35D-45CV | P | 8,200 | - | - |
SNS35D-50CV | SNS35D-50CV | P | 8,900 | - | - |
SNS35D-55CV | SNS35D-55CV | P | 9,600 | - | - |
SNS35D-60CV | SNS35D-60CV | P | 10,500 | - | - |
SNS35D-65CV | SNS35D-65CV | P | 11,150 | - | - |
SNS35D-70CV | SNS35D-70CV | P | 11,950 | - | - |
