スライドレールロック付 C203

C203-LOCK

C203-LOCK
C203-12LOCK
C203-14LOCK
C203-16LOCK
C203-18LOCK
C203-20LOCK
C203-22LOCK
C203-24LOCK
C203-26LOCK
C203-28LOCK

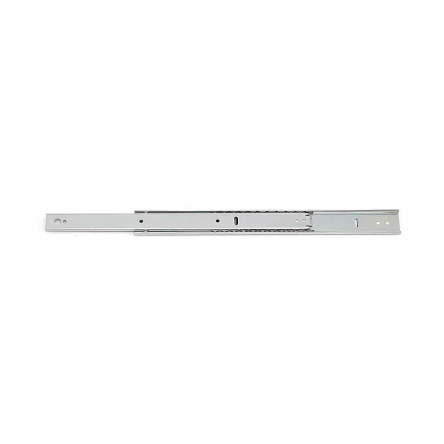

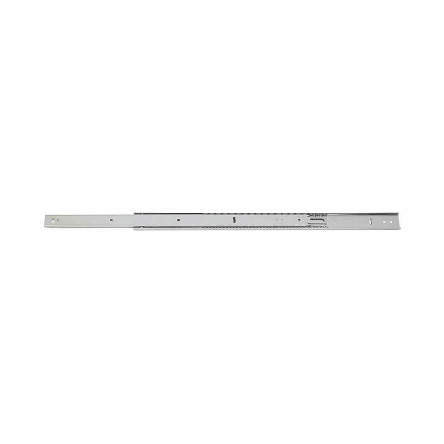

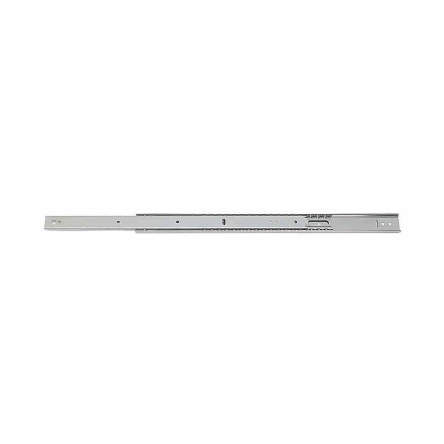

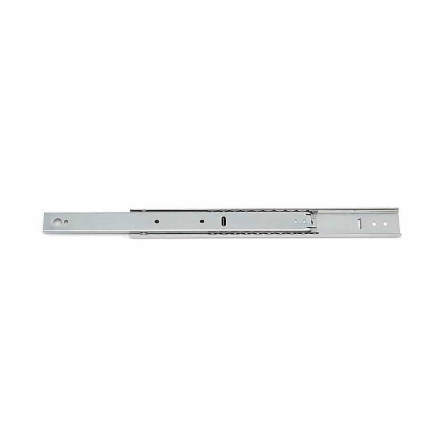

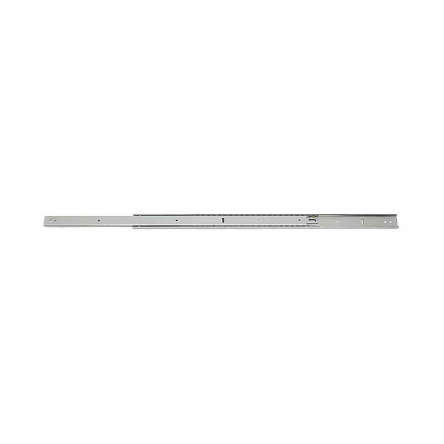

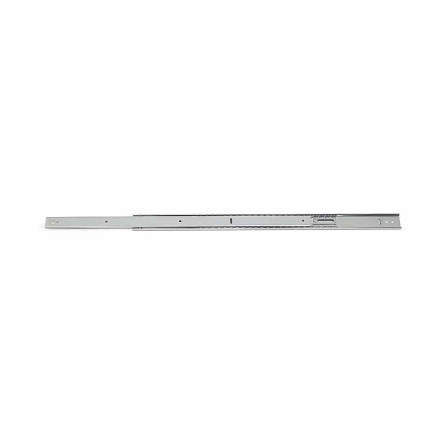

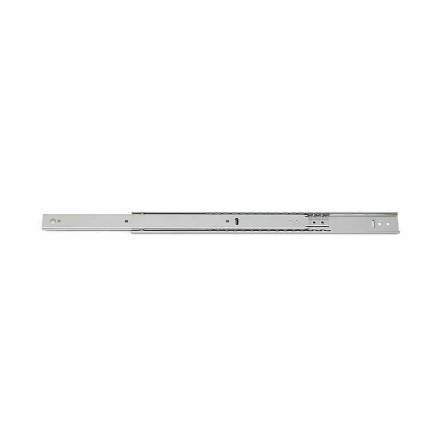

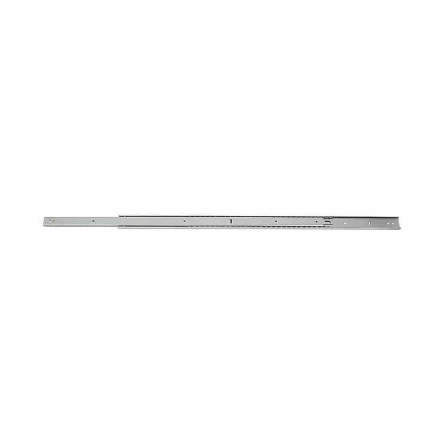

・高さが35.3mmの鋼製スライドレールです。
・レール全開状態で固定します。レバー操作で解除でき、同じレバーでインバーメンバーを取り外せます。

: #スライドレール

共通仕様

推奨ねじ	M4バインド、またはM4トラスねじ

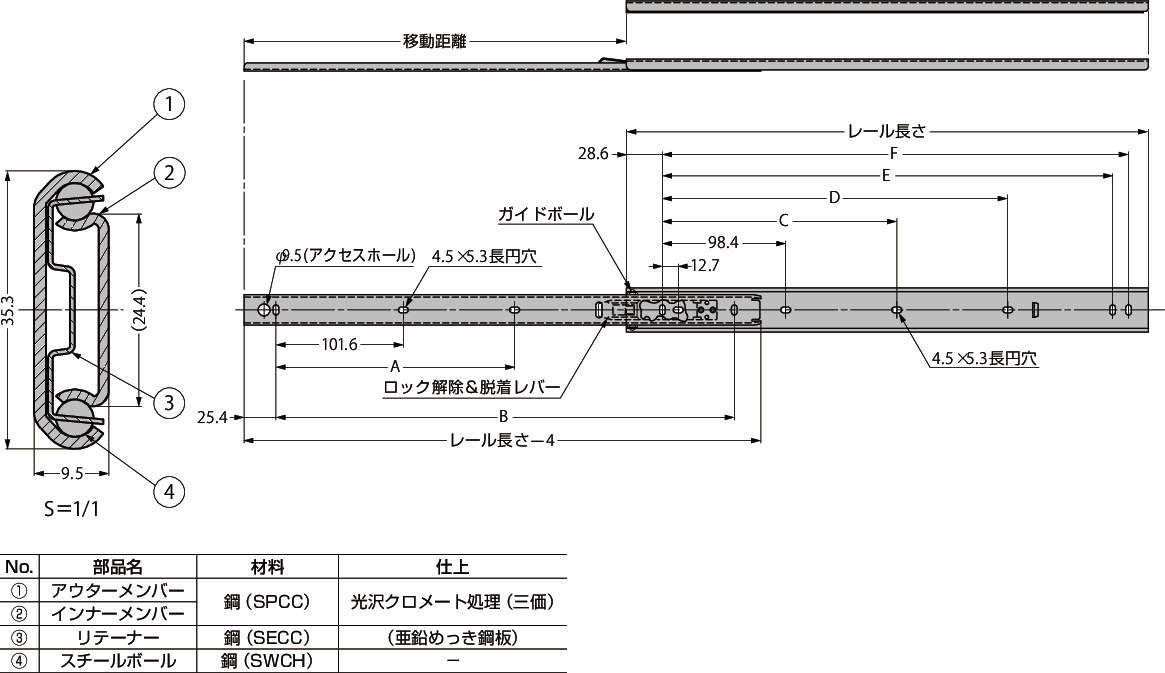

寸法図
カタログ・チラシ

C203-LOCK

詳細仕様

前へ

次へ

9件中 1-9件
表示件数

仕様
価格・納期

9件の型式

型式	レール長さ (mm)	移動距離 (mm)	A (mm)	B (mm)	C (mm)	D (mm)	E (mm)	F (mm)	耐荷重		質量 (g/本)
									(N/ペア)	(kgf/ペア)
									(N/ペア)	(kgf/ペア)
C203-12LOCK	304.8	224	152.4	-	-	136.5	247.6	260.3	481	49	300
C203-14LOCK	355.6	275	203.2	-	-	187.3	298.4	311.1	461	47	340
C203-16LOCK	406.4	315	254	-	-	238.1	349.2	361.9	422	43	390
C203-18LOCK	457.2	330	203.2	406.4	200	288.9	400	412.7	402	41	460
C203-20LOCK	508	381	228.6	457.2	225.4	339.7	450.8	463.5	363	37	500
C203-22LOCK	558.8	406	254	508	250.8	390.5	501.6	514.3	333	34	550
C203-24LOCK	609.6	432	279.4	558.8	276.2	441.3	552.4	565.1	294	30	590
C203-26LOCK	660.4	483	304.8	609.6	301.6	492.1	603.2	615.9	265	27	640
C203-28LOCK	711.2	493	330.2	660.4	327	542.9	654	666.7	245	25	710

型式	商品コード	単位	価格（円）	基準納期
				日伝	メーカー
				日伝	メーカー
C203-12LOCK	C203-12LOCK	P	2,850	-	4日間
C203-14LOCK	C203-14LOCK	P	2,970	-	4日間
C203-16LOCK	C203-16LOCK	P	2,970	-	4日間
C203-18LOCK	C203-18LOCK	P	3,090	-	4日間
C203-20LOCK	C203-20LOCK	P	3,210	-	4日間
C203-22LOCK	C203-22LOCK	P	3,310	-	4日間
C203-24LOCK	C203-24LOCK	P	3,430	-	4日間
C203-26LOCK	C203-26LOCK	P	3,650	-	4日間
C203-28LOCK	C203-28LOCK	P	3,750	-	4日間
