ワンタッチ管継手 New KQ2シリーズ｜ブランチユニオンワイ KQ2U-A

KQ2U-A （ミリ）

  • KQ2U-A （ミリ）

  • KQ2U-A （インチ）

■ブランチユニオンワイ
・ワンタッチ管継手からの同一方向の分岐配管に使用。


【New KQ2シリーズの特長】
■KQ・KQ2・KJを“KQ2”へ一本化。

■長円形リリースブッシュ追加！

■チューブ着脱性向上
・挿入力：30％低減
・離脱力：20％低減
・チューブ引抜強度は、現行品と同等レベルを確保

■小型・軽量化
・スペース比：高さ方向 24％ DOWN
・スペース比：水平方向 23％ DOWN
・質量比：57％ DOWN
※エルボユニオン、適用チューブ外径：φ6、接続ねじ：R1/8の場合

■バリエーション充実

#チューブ継手
#ワンタッチ管継手
#KQ2
#ブランチユニオンワイ

共通仕様

使用流体 空気、水
使用圧力範囲 -100KPa～1MPa
保証圧力 3MPa（23℃時）
周囲温度および使用流体温度 空気：-5～60℃
水：0～40℃(凍結なきこと)

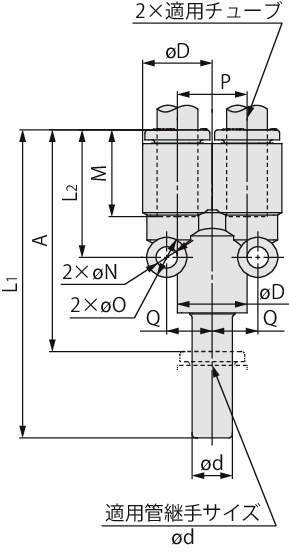

  • 寸法図
  • CAD

詳細仕様

前へ
次へ

  • 43件中 41-43件

  • 表示件数

43件の型式

  • KQ2U

  • リリースブッシュ

型式 機種 タイプ 適用チューブ リリース
ブッシュ
形状		 適用管継手
サイズ
φd		 φD
(mm)		 L1
(mm)		 L2
(mm)		 P
(mm)		 A
(mm)		 M
(mm)		 Q
(mm)		 取付穴(mm) 有効断面積(mm2) 最小
穴径
(mm)		 質量
(g)		 オーダーメイド仕様
タイプ 外径 O N 深さ ナイロン ウレタン
10-KQ2U05-99A ブランチユニオンワイ 10-KQ2U-A（クリーン） インチ φ3/16" 真円形 φ3/16" 9.1 46.1 18.9 9.1 32.8 13.3 6.2 6 3.2 9.1 8.4 7 3.5 3.6 クリーンシリーズ
10-KQ2U07-99A ブランチユニオンワイ 10-KQ2U-A（クリーン） インチ φ1/4" 真円形 φ1/4" 11.1 46.8 20.2 11.1 33.5 13.3 7.6 8 4 11.1 14.4 12.4 4.6 5.5 クリーンシリーズ
10-KQ2U09-99A ブランチユニオンワイ 10-KQ2U-A（クリーン） インチ φ5/16" 真円形 φ5/16" 13.2 52.1 22.3 13.2 37.9 14.2 8.7 8 4.2 13.2 25.6 17.7 6 8 クリーンシリーズ

型式 商品コード 単位 価格
（円） 		基準納期
日伝 メーカー
10-KQ2U05-99A 10-KQ2U05-99A P 1,300 - -
10-KQ2U07-99A 10-KQ2U07-99A P 1,025 - -
10-KQ2U09-99A 10-KQ2U09-99A P 1,350 - -
