フッ素樹脂製管継手 ハイパーフィティング LQ1シリーズ｜チューブ出しユニオンエルボレジューシング LQ1E-T-R

LQ1E-T-R

  • LQ1E-T-R

  • LQ1シリーズ

【フッ素樹脂製管継手 ハイパーフィティング LQ1シリーズの特長】
■4重シール構造
・独自のアイデアで開発された4重シール構造（PAT.）によって、高いシール性が得られ、液漏れ防止に対し高い信頼性を発揮します。

■液置換特性
・液溜を極小にして、液置換特性に優れています。

■緩み止め
・ナットのシールロックによる緩み止め機構
・台形ねじにより高トルクによる施工が可能
・ナットのチューブホールド部が2段押えにより確実なチューブ保持が可能

■200℃対応

■チューブの曲げ、変形に強い
・チューブサポートにより、サイドロードに強い。

■チューブサイズの変更が可能
・レジューサ方式によりボディの変更なくチューブサイズの交換が可能。
・レジューサ方式により継手の種類や在庫の削減が可能。

■ナット締付けが容易
・ナット締付けは、継手ボディの端面までねじ込むだけ。位置合せのゲージ管理が不要。
・台形ねじのため、ナットの斜め入れがない。

■省スペース、省配管工数
・異径接続のバリエーションアップにより使用継手の削減。

#チューブ接手
#フッ素樹脂製管継手
#チューブ出しユニオンエルボレジューシング

共通仕様

材質 New PFA（受注製品は本体継手がPTFEとなります）
最高使用圧力（20℃の時） 1.0MPa
使用温度 0～200℃

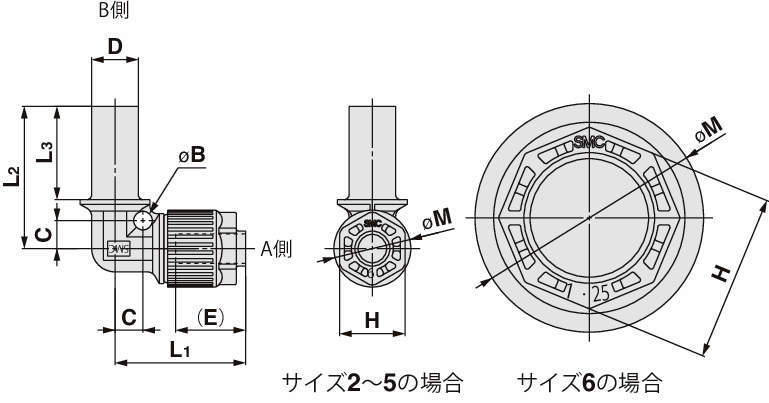

  • 寸法図
  • CAD

CADメーカーTOP

詳細仕様

前へ
次へ

  • 30件中 21-30件

  • 表示件数

30件の型式

  • LQ1E-T-R

型式 機種 タイプ サイズ 適用チューブ
タイプ		 A側 適用チューブ
外径×内径		 B側 引き出しチューブ
D
外径×内径		 B
(mm)		 C
(mm)		 E
(mm)		 H
(mm)		 L1
(mm)		 L2
(mm)		 L3
(mm)		 M
(mm)		 最小穴径
(mm)		 梱包
LQ1E2A-T-R9 チューブ出しユニオンエルボレジューシング LQ1E-T-R 2 インチ（異径） φ1/4"×φ5/32" φ1/2"×φ3/8" - - 15 14 25 36.3 28 16.5 3.6 クリーン梱包（ISOクラス5相当）
LQ1E2A-T-R9-1 チューブ出しユニオンエルボレジューシング LQ1E-T-R 2 インチ（異径） φ1/4"×φ5/32" φ1/2"×φ3/8" - - 15 14 25 36.3 28 16.5 3.6 標準梱包（ISOクラス7相当）
LQ1E3A-T-R1 チューブ出しユニオンエルボレジューシング LQ1E-T-R 3 インチ（異径） φ3/8"×φ1/4" φ1/4"×φ5/32" - - 20 17 27.2 29.5 18 23 3.9 クリーン梱包（ISOクラス5相当）
LQ1E3A-T-R8 チューブ出しユニオンエルボレジューシング LQ1E-T-R 3 インチ（異径） φ3/8"×φ1/4" φ1/2"×φ3/8" - - 20 17 30.4 39.5 28 24 5.8 クリーン梱包（ISOクラス5相当）
LQ1E3A-T-R8-1 チューブ出しユニオンエルボレジューシング LQ1E-T-R 3 インチ（異径） φ3/8"×φ1/4" φ1/2"×φ3/8" - - 20 17 30.4 39.5 28 24 5.8 標準梱包（ISOクラス7相当）
LQ1E4A-T-R1 チューブ出しユニオンエルボレジューシング LQ1E-T-R 4 インチ（異径） φ1/2"×φ3/8" φ3/8"×φ1/4" - - 24 21 34.8 38 24 28 6.3 クリーン梱包（ISOクラス5相当）
LQ1E4A-T-R8 チューブ出しユニオンエルボレジューシング LQ1E-T-R 4 インチ（異径） φ1/2"×φ3/8" φ3/4"×φ5/8" - - 24 21 39.6 49 35 28 9 クリーン梱包（ISOクラス5相当）
LQ1E4A-T-R9 チューブ出しユニオンエルボレジューシング LQ1E-T-R 4 インチ（異径） φ1/2"×φ3/8" φ1"×φ7/8" - - 24 21 41 60 46 28 10 クリーン梱包（ISOクラス5相当）
LQ1E4A-T-R9-1 チューブ出しユニオンエルボレジューシング LQ1E-T-R 4 インチ（異径） φ1/2"×φ3/8" φ1"×φ7/8" - - 24 21 41 60 46 28 10 標準梱包（ISOクラス7相当）
LQ1E5A-T-R8 チューブ出しユニオンエルボレジューシング LQ1E-T-R 5 インチ（異径） φ3/4"×φ5/8" φ1"×φ7/8" - - 29 26 48.5 66.5 46 39 15 クリーン梱包（ISOクラス5相当）

型式 商品コード 単位 価格
（円） 		基準納期
日伝 メーカー
LQ1E2A-T-R9 LQ1E2A-T-R9 P 20,250 - -
LQ1E2A-T-R9-1 LQ1E2A-T-R9-1 P 20,200 - -
LQ1E3A-T-R1 LQ1E3A-T-R1 P 21,375 - -
LQ1E3A-T-R8 LQ1E3A-T-R8 P 21,375 - -
LQ1E3A-T-R8-1 LQ1E3A-T-R8-1 P 21,325 - -
LQ1E4A-T-R1 LQ1E4A-T-R1 P 24,750 - -
LQ1E4A-T-R8 LQ1E4A-T-R8 P 24,750 - -
LQ1E4A-T-R9 LQ1E4A-T-R9 P 29,500 - -
LQ1E4A-T-R9-1 LQ1E4A-T-R9-1 P 29,450 - -
LQ1E5A-T-R8 LQ1E5A-T-R8 P 36,875 - -
