AS-FM（インライン）
AS-FM（インライン）
AS-FM（インライン）
■10～50mm/sの低速制御に対応
・制御流れの音速コンダクタンスは、標準品の約1/10となっていますので、10～50mm/sの低速シリンダの速度制御用に最適です。
■作業ストロークを低速、復帰ストロークを高速駆動
・自由流れの音速コンダクタンスは、標準品と同等です。
・速度制御が容易で、等質の速度制御が可能です。
■容易な識別
・識別銘板を貼付けることで多数取付時の識別および流れ向きの識別が可能。
98件の型式
AS-FM（インライン）
| 型式 | タイプ | 形状 |
ボディ サイズ |
制御範囲 | 適用チューブ | 流量(L/min(ANR)) | C値：音速コンダクタンス(dm3/(s・bar)) | b値：臨界圧力比 |
最高 使用圧力 |
最低 使用圧力 |
保証 耐圧力 |

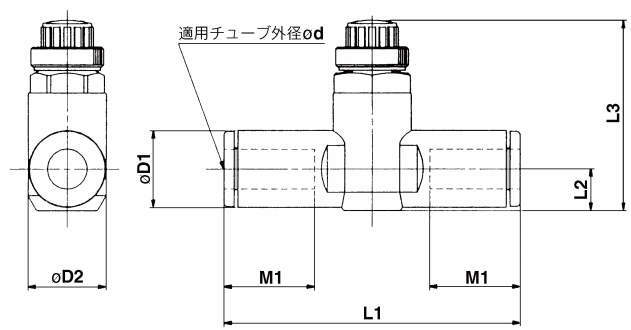

D1 (mm) |
D2 (mm) |
L1 (mm) |
L2 (mm) |
L3(mm) |
M1 (mm) |
質量 (g) |
オプション | オーダーメイド仕様 | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| タイプ | 外径 φd | 自由流れ | 制御流れ | 自由流れ | 制御流れ | 自由流れ | 制御流れ | MAX. | MIN. | ||||||||||||||||
| AS1001FM-23 | AS-FM | インライン | 100 | 10～50mm/s | ミリ | φ3.2mm | 100 | 7 | 0.3 | 0.02 | 0.25 | 0.2 | 1MPa | 0.1MPa | 1.5MPa | 8.4 | 10.5 | 38 | 4.5 | 30.1 | 24.9 | 12.7 | 6 | - | - |
| AS1001FM-23-X12 | AS-FM | インライン | 100 | 10～50mm/s | ミリ | φ3.2mm | 100 | 7 | 0.3 | 0.02 | 0.25 | 0.2 | 1MPa | 0.1MPa | 1.5MPa | 8.4 | 10.5 | 38 | 4.5 | 30.1 | 24.9 | 12.7 | 6 | - | 潤滑剤：ワセリン |
| AS1001FM-23-X21 | AS-FM | インライン | 100 | 10～50mm/s | ミリ | φ3.2mm | 100 | 7 | 0.3 | 0.02 | 0.25 | 0.2 | 1MPa | 0.1MPa | 1.5MPa | 8.4 | 10.5 | 38 | 4.5 | 30.1 | 24.9 | 12.7 | 6 | - | ノングリース（シリーズ材 フッ素コーティング）＋絞り弁（チェック弁なし） |
| AS1001FM-23-X214 | AS-FM | インライン | 100 | 10～50mm/s | ミリ | φ3.2mm | 100 | 7 | 0.3 | 0.02 | 0.25 | 0.2 | 1MPa | 0.1MPa | 1.5MPa | 8.4 | 10.5 | 38 | 4.5 | 30.1 | 24.9 | 12.7 | 6 | - | 絞り弁（チェック弁なし） |
| AS1001FM-23-J | AS-FM | インライン | 100 | 10～50mm/s | ミリ | φ3.2mm | 100 | 7 | 0.3 | 0.02 | 0.25 | 0.2 | 1MPa | 0.1MPa | 1.5MPa | 8.4 | 10.5 | 38 | 4.5 | 30.1 | 24.9 | 12.7 | 6 | ロックナット（丸形） | - |
| AS1001FM-23-X214-J | AS-FM | インライン | 100 | 10～50mm/s | ミリ | φ3.2mm | 100 | 7 | 0.3 | 0.02 | 0.25 | 0.2 | 1MPa | 0.1MPa | 1.5MPa | 8.4 | 10.5 | 38 | 4.5 | 30.1 | 24.9 | 12.7 | 6 | ロックナット（丸形） | 絞り弁（チェック弁なし） |
| AS1001FM-04 | AS-FM | インライン | 100 | 10～50mm/s | ミリ | φ4mm | 100 | 7 | 0.3 | 0.02 | 0.25 | 0.2 | 1MPa | 0.1MPa | 1.5MPa | 9.3 | 10.5 | 39.2 | 5.2 | 30.7 | 25.5 | 12.7 | 7 | - | - |
| AS1001FM-04-X12 | AS-FM | インライン | 100 | 10～50mm/s | ミリ | φ4mm | 100 | 7 | 0.3 | 0.02 | 0.25 | 0.2 | 1MPa | 0.1MPa | 1.5MPa | 9.3 | 10.5 | 39.2 | 5.2 | 30.7 | 25.5 | 12.7 | 7 | - | 潤滑剤：ワセリン |
| AS1001FM-04-X21 | AS-FM | インライン | 100 | 10～50mm/s | ミリ | φ4mm | 100 | 7 | 0.3 | 0.02 | 0.25 | 0.2 | 1MPa | 0.1MPa | 1.5MPa | 9.3 | 10.5 | 39.2 | 5.2 | 30.7 | 25.5 | 12.7 | 7 | - | ノングリース（シリーズ材 フッ素コーティング）＋絞り弁（チェック弁なし） |
| AS1001FM-04-X214 | AS-FM | インライン | 100 | 10～50mm/s | ミリ | φ4mm | 100 | 7 | 0.3 | 0.02 | 0.25 | 0.2 | 1MPa | 0.1MPa | 1.5MPa | 9.3 | 10.5 | 39.2 | 5.2 | 30.7 | 25.5 | 12.7 | 7 | - | 絞り弁（チェック弁なし） |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| AS1001FM-23 | AS1001FM-23 | P | 2,050 | - | - |
| AS1001FM-23-X12 | AS1001FM-23-X12 | P | 2,250 | - | - |
| AS1001FM-23-X21 | AS1001FM-23-X21 | P | 2,525 | - | - |
| AS1001FM-23-X214 | AS1001FM-23-X214 | P | 2,200 | - | - |
| AS1001FM-23-J | AS1001FM-23-J | P | 2,050 | - | - |
| AS1001FM-23-X214-J | AS1001FM-23-X214-J | P | 2,200 | - | - |
| AS1001FM-04 | AS1001FM-04 | P | 2,000 | 在庫品 | - |
| AS1001FM-04-X12 | AS1001FM-04-X12 | P | 2,200 | - | - |
| AS1001FM-04-X21 | AS1001FM-04-X21 | P | 2,475 | - | - |
| AS1001FM-04-X214 | AS1001FM-04-X214 | P | 2,150 | - | - |
