ANB1
-
![]()
ANB1
■ANA1シリーズと同一接続口径で有効断面積の大きいANB1シリーズ
・マニホールドなどの集合排気用としてお使いいただけます。
■消音効果：38dB(A)
SMC
38dB(A)高消音サイレンサ（おねじタイプ） ANB1
詳細仕様
8件の型式
-

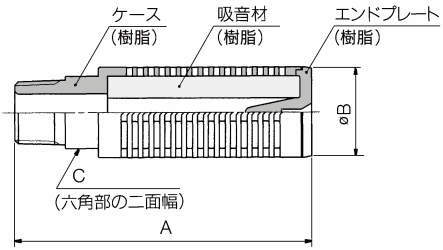

ANB1-01～04
-

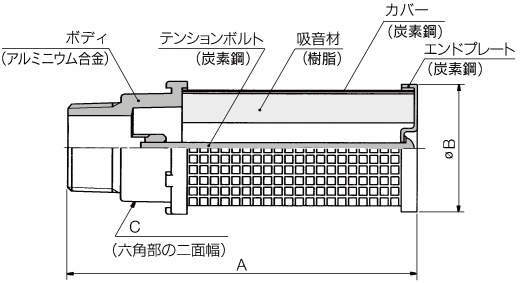

ANB1-06～14
| 型式 | タイプ | 消音効果 | 管接続部 |
最高 使用圧力 |
有効 断面積 (mm3) |
音速コンダクタンス C (dm3/(s・baｒ)) |
推奨流量 (m3/min(ANR)) |
A (mm) |
B (mm) |
C (mm) |
質量 (g) |
|
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ねじタイプ | 接続口径 | |||||||||||
| ANB1-01 | ANB1 | 38dB(A) | R | R1/8 | 1.0MPa | 15 | 3 | 1.2以下 | 51 | 22 | - | 10 |
| ANB1-02 | ANB1 | 38dB(A) | R | R1/4 | 1.0MPa | 35 | 7 | 2.7以下 | 81 | 25 | 18 | 22 |
| ANB1-03 | ANB1 | 38dB(A) | R | R3/8 | 1.0MPa | 60 | 12 | 3.8以下 | 93 | 30 | 21 | 35 |
| ANB1-04 | ANB1 | 38dB(A) | R | R1/2 | 1.0MPa | 90 | 18 | 7.0以下 | 107 | 46 | 24 | 94 |
| ANB1-06 | ANB1 | 38dB(A) | R | R3/4 | 1.0MPa | 160 | 32 | 12.0以下 | 133 | 50 | 41 | 175 |
| ANB1-10 | ANB1 | 38dB(A) | R | R1 | 1.0MPa | 280 | 56 | 20.0以下 | 190 | 74 | 41 | 462 |
| ANB1-12 | ANB1 | 38dB(A) | R | R1・1/4 | 1.0MPa | 450 | 90 | 32.0以下 | 230 | 74 | 60 | 612 |
| ANB1-14 | ANB1 | 38dB(A) | R | R1・1/2 | 1.0MPa | 610 | 122 | 45.0以下 | 271 | 86 | 70 | 871 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| ANB1-01 | ANB1-01 | P | 1,350 | - | - |
| ANB1-02 | ANB1-02 | P | 1,750 | 在庫品 | - |
| ANB1-03 | ANB1-03 | P | 2,025 | 在庫品 | - |
| ANB1-04 | ANB1-04 | P | 3,200 | - | - |
| ANB1-06 | ANB1-06 | P | 5,350 | - | - |
| ANB1-10 | ANB1-10 | P | 7,800 | - | - |
| ANB1-12 | ANB1-12 | P | 9,725 | - | - |
| ANB1-14 | ANB1-14 | P | 12,225 | - | - |
