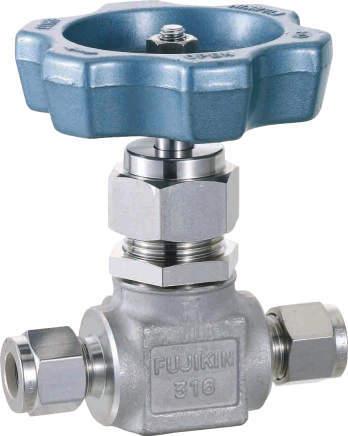

ニードルバルブ｜ニードルストップバルブ（ステンレス鋼製・2.65MPa・パネルナット付V-Lok式） US-927P

US-927P

  • US-927P

  • US-927P

NEW US-VALVES ／ NEW満弁くん

■高圧ガス大臣認定品として、安全設計を行っております。

■ボディは堅牢な鍛造仕上げで、且つボンネットレス形のため、コンパクトです。

■ステムの形状がニードルになっておりますので、精密で安定性のある流量調整が容易にできます。

■フジキン独自の組合せパッキンと、操作性を重視した設計により、ハンドルトルクが低く、シール性のよい構造となっております。

■ハンドルは、水抜き穴があり操作性のよい形状で、弁番号銘板も取付けやすくなっております。

■ボディは、Uボルトで固定し易い形状となっております。

#バルブ
#ニードルバルブ

共通仕様

材質 ・ボディ：SUSF316
・ステム：SUS316
・グランドパッキン：C-PTFE＋PTFE
・ハンドル：ADC12
最高使用圧力 26.5MPa
使用温度範囲 -45～+230℃

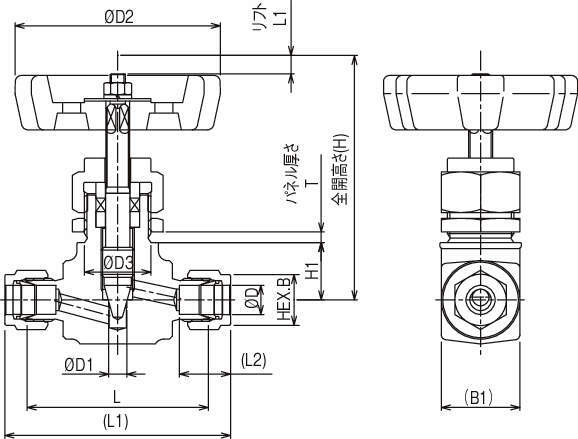

  • 寸法図

詳細仕様

前へ
次へ

  • 7件中 1-7件

  • 表示件数

7件の型式

  • US-927P

型式 タイプ 形状 最高
使用圧力		 呼び径
D
(mm)		 オリフィス径
D1
mm)		 面間距離(mm) 管接続部 全開高さ
H
(mm)		 リフト
L1
(mm)		 ハンドル径
D2
(mm)		 B1
(mm)		 パネル厚さ(mm) MAX Cv値 質量
(kg)
L L1 L2(mm) B Tmin Tmax
(in) (mm)
US-927P-6-R-V パネルナット付V-Lok式 グローブ 26.5MPa 6 5 54 68.8 15.3 - 14 68 5 58 22 1 3.5 0.34 0.3
US-927P-8-R-V パネルナット付V-Lok式 グローブ 26.5MPa 8 5 54 69 16.2 - 16 68 5 58 22 1 3.5 0.46 0.3
US-927P-10-R-V パネルナット付V-Lok式 グローブ 26.5MPa 10 6 60 75.2 17.2 - 19 81 6 68 26 1 3.5 0.59 0.5
US-927P-12-R-V パネルナット付V-Lok式 グローブ 26.5MPa 12 6 60 80.2 22.8 - 22 81 6 68 26 1 3.5 0.59 0.5
US-927P-6.35-R-V パネルナット付V-Lok式 グローブ 26.5MPa 6.35 5 54 68.8 15.2 9/16 14.3 68 5 58 22 1 3.5 0.34 0.3
US-927P-9.52-R-V パネルナット付V-Lok式 グローブ 26.5MPa 9.52 6 60 74.8 16.8 11/16 17.5 81 6 68 26 1 3.5 0.59 0.5
US-927P-12.7-R-V パネルナット付V-Lok式 グローブ 26.5MPa 12.7 6 62 82.2 22.9 7/8 22.2 81 6 68 26 1 3.5 0.66 0.5

型式 商品コード 単位 価格
（円） 		基準納期
日伝 メーカー
US-927P-6-R-V US-927P-6-R-V P 29,100 - -
US-927P-8-R-V US-927P-8-R-V P 28,400 - -
US-927P-10-R-V US-927P-10-R-V P 30,200 - -
US-927P-12-R-V US-927P-12-R-V P 34,000 - -
US-927P-6.35-R-V US-927P-6.35-R-V P 27,400 - -
US-927P-9.52-R-V US-927P-9.52-R-V P 30,200 - -
US-927P-12.7-R-V US-927P-12.7-R-V P 34,000 - -
