小原歯車工業
428件の型式
S1T
S3T
S1
S3
S1K
S2

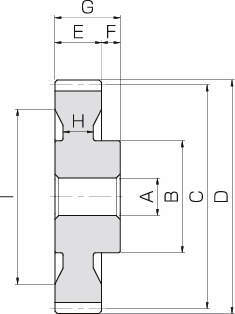

| 型式 |
モジュール m |
歯数 | 形状 | 穴径A |
ボス径 B (mm) |
基準円直径 C (mm) |
歯先円直径 D (mm) |
歯幅 E (mm) |
ボス長さ F (mm) |
全長 G (mm) |
ウェブ厚 H (mm) |
リム径 I (mm) |
キーみぞ (mm) 幅×深さ |
ねじ穴 | 許容トルク(N・m) | 許容トルク(kgf・m) |
バックラッシ (mm) |
質量 (kg) |
||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| (mm) | 公差 | サイズ | J(mm) | 曲げ強さ | 歯面強さ | 曲げ強さ | 歯面強さ | |||||||||||||||
| SS0.5-15A | 0.5 | 15 | S3T | 3 | H8 | 8.5 | 7.5 | 8.5 | 5 | 11 | 16 | - | - | - | M3 | 2.5 | 0.46 | 0.022 | 0.047 | 0.0022 | 0～0.10 | 0.0056 |
| SS0.5-18A | 0.5 | 18 | S3T | 4 | H8 | 10 | 9 | 10 | 5 | 11 | 16 | - | - | - | M3 | 2.5 | 0.61 | 0.032 | 0.063 | 0.0033 | 0～0.10 | 0.0076 |
| SS0.5-20A | 0.5 | 20 | S3T | 3 | H8 | 11 | 10 | 11 | 5 | 11 | 16 | - | - | - | M3 | 2.5 | 0.72 | 0.040 | 0.073 | 0.0041 | 0～0.10 | 0.010 |
| SS0.5-20B | 0.5 | 20 | S3T | 4 | H8 | 11 | 10 | 11 | 5 | 11 | 16 | - | - | - | M3 | 2.5 | 0.72 | 0.040 | 0.073 | 0.0041 | 0～0.10 | 0.0095 |
| SS0.5-22A | 0.5 | 22 | S3T | 4 | H8 | 12 | 11 | 12 | 5 | 11 | 16 | - | - | - | M3 | 2.5 | 0.83 | 0.049 | 0.084 | 0.0050 | 0～0.10 | 0.012 |
| SS0.5-24A | 0.5 | 24 | S3T | 4 | H8 | 13 | 12 | 13 | 5 | 11 | 16 | - | - | - | M3 | 2.5 | 0.93 | 0.059 | 0.095 | 0.0060 | 0～0.10 | 0.014 |
| SS0.5-24B | 0.5 | 24 | S3T | 5 | H8 | 13 | 12 | 13 | 5 | 11 | 16 | - | - | - | M4 | 3 | 0.93 | 0.059 | 0.095 | 0.0060 | 0～0.10 | 0.013 |
| SS0.5-25B | 0.5 | 25 | S3T | 5 | H8 | 13.5 | 12.5 | 13.5 | 5 | 11 | 16 | - | - | - | M4 | 3 | 0.99 | 0.064 | 0.10 | 0.0065 | 0～0.10 | 0.014 |
| SS0.5-28A | 0.5 | 28 | S1T | 4 | H8 | 12 | 14 | 15 | 5 | 7 | 12 | - | - | - | M3 | 3.5 | 1.16 | 0.081 | 0.12 | 0.0082 | 0～0.10 | 0.011 |
| SS0.5-30B | 0.5 | 30 | S1T | 5 | H7 | 13 | 15 | 16 | 5 | 7 | 12 | - | - | - | M4 | 3.5 | 1.27 | 0.093 | 0.13 | 0.0095 | 0～0.10 | 0.012 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| SS0.5-15A | SS0.5-15A | P | 940 | - | 在庫品 |
| SS0.5-18A | SS0.5-18A | P | 1,020 | - | 在庫品 |
| SS0.5-20A | SS0.5-20A | P | 1,110 | - | 在庫品 |
| SS0.5-20B | SS0.5-20B | P | 1,110 | - | 在庫品 |
| SS0.5-22A | SS0.5-22A | P | 1,140 | - | 在庫品 |
| SS0.5-24A | SS0.5-24A | P | 1,180 | - | 在庫品 |
| SS0.5-24B | SS0.5-24B | P | 1,180 | - | 在庫品 |
| SS0.5-25B | SS0.5-25B | P | 1,190 | - | 在庫品 |
| SS0.5-28A | SS0.5-28A | P | 1,260 | - | 在庫品 |
| SS0.5-30B | SS0.5-30B | P | 1,290 | - | 在庫品 |
