SS [Jシリーズ]
SS [Jシリーズ]
■平歯車 SS
・低価格でラインナップが多く、追加で歯面焼入可能です。す。
■Jシリーズ
・Jシリーズとは、標準歯車の下穴品をベースに穴径、キー溝、取付穴の寸法をKHK独自の規格でシリーズ化した製品です。
・最新の機械設備をジャスト・イン・タイム生産ラインにより生産効率と品質を追求。
・メーカーが行う追加工で信頼性の高い製品を提供します。
| 精度等級 | JIS N8級相当品 |
|---|---|
| 歯形 | 並歯 |
| 圧力角 | 20° |
| 材料 | S45C |
| 熱処理 | - |
| 歯面硬度 | (194HB以下) |
| 表面処理 | 黒染 |
2686件の型式
S1T2
S1K
S2K

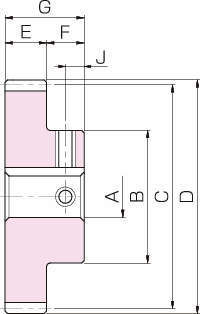

| 型式 |
モジュール m |
歯数 | 形状 | 穴径A |
ボス径 B (mm) |
基準円直径 C (mm) |
歯先円直径 D (mm) |
歯幅 E (mm) |
ボス長さ F (mm) |
全長 G (mm) |
ウェブ厚 H (mm) |
リム径 I (mm) |
キーみぞ (mm) 幅×深さ |
ねじ穴 | 許容トルク(N・m) | 許容トルク(kgf・m) |
バックラッシ (mm) |
質量 (kg) 未加工時 |
||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| (mm) | 公差 | サイズ | J(mm) | 曲げ強さ | 歯面強さ | 曲げ強さ | 歯面強さ | |||||||||||||||
| SS1.5-42J12 | 1.5 | 42 | S1K | 12 | H7 | 45 | 63 | 66 | 15 | 10 | 25 | - | - | 4×1.8 | M4 | 5 | 52.9 | 5.65 | 5.40 | 0.58 | 0.10～0.22 | 0.47 |
| SS1.5-42J14 | 1.5 | 42 | S1K | 14 | H7 | 45 | 63 | 66 | 15 | 10 | 25 | - | - | 5×2.3 | M4 | 5 | 52.9 | 5.65 | 5.40 | 0.58 | 0.10～0.22 | 0.47 |
| SS1.5-42J15 | 1.5 | 42 | S1K | 15 | H7 | 45 | 63 | 66 | 15 | 10 | 25 | - | - | 5×2.3 | M4 | 5 | 52.9 | 5.65 | 5.40 | 0.58 | 0.10～0.22 | 0.47 |
| SS1.5-42J16 | 1.5 | 42 | S1K | 16 | H7 | 45 | 63 | 66 | 15 | 10 | 25 | - | - | 5×2.3 | M4 | 5 | 52.9 | 5.65 | 5.40 | 0.58 | 0.10～0.22 | 0.47 |
| SS1.5-42J18 | 1.5 | 42 | S1K | 18 | H7 | 45 | 63 | 66 | 15 | 10 | 25 | - | - | 6×2.8 | M5 | 5 | 52.9 | 5.65 | 5.40 | 0.58 | 0.10～0.22 | 0.47 |
| SS1.5-42J19 | 1.5 | 42 | S1K | 19 | H7 | 45 | 63 | 66 | 15 | 10 | 25 | - | - | 6×2.8 | M5 | 5 | 52.9 | 5.65 | 5.40 | 0.58 | 0.10～0.22 | 0.47 |
| SS1.5-42J20 | 1.5 | 42 | S1K | 20 | H7 | 45 | 63 | 66 | 15 | 10 | 25 | - | - | 6×2.8 | M5 | 5 | 52.9 | 5.65 | 5.40 | 0.58 | 0.10～0.22 | 0.47 |
| SS1.5-42J22 | 1.5 | 42 | S1K | 22 | H7 | 45 | 63 | 66 | 15 | 10 | 25 | - | - | 6×2.8 | M5 | 5 | 52.9 | 5.65 | 5.40 | 0.58 | 0.10～0.22 | 0.47 |
| SS1.5-42J25 | 1.5 | 42 | S1K | 25 | H7 | 45 | 63 | 66 | 15 | 10 | 25 | - | - | 8×3.3 | M6 | 5 | 52.9 | 5.65 | 5.40 | 0.58 | 0.10～0.22 | 0.47 |
| SS1.5-44J12 | 1.5 | 44 | S1K | 12 | H7 | 45 | 66 | 69 | 15 | 10 | 25 | - | - | 4×1.8 | M4 | 5 | 56.1 | 6.23 | 5.72 | 0.64 | 0.10～0.22 | 0.51 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| SS1.5-42J12 | SS1.5-42J12 | P | 4,500 | - | 4日間 |
| SS1.5-42J14 | SS1.5-42J14 | P | 5,400 | - | 4日間 |
| SS1.5-42J15 | SS1.5-42J15 | P | 5,400 | - | 4日間 |
| SS1.5-42J16 | SS1.5-42J16 | P | 5,400 | - | 4日間 |
| SS1.5-42J18 | SS1.5-42J18 | P | 5,400 | - | 4日間 |
| SS1.5-42J19 | SS1.5-42J19 | P | 5,400 | - | 4日間 |
| SS1.5-42J20 | SS1.5-42J20 | P | 5,400 | - | 4日間 |
| SS1.5-42J22 | SS1.5-42J22 | P | 5,400 | - | 4日間 |
| SS1.5-42J25 | SS1.5-42J25 | P | 5,400 | - | 4日間 |
| SS1.5-44J12 | SS1.5-44J12 | P | 4,690 | - | 4日間 |
