SCPS
SCPS
・耐蝕性にすぐれたステンレス製のスラストパッド。
・グラブスクリュー「SGTS」を別途購入し、セットでご使用ください。
・クラブスクリューをスラストパッドにまっすぐ押し込むだけで組みつけができます。
・スラストパッドはグラブスクリューに対して約12°まで傾きます。ワークの表面が傾いている場合などに効果的です。
・大径パッドにより面圧を低減します。
・グラブスクリューとスラストパッドがセットになった商品「SGTS-SCPS」もあります。
＜使用上の注意＞
・ハンマーなどで叩き込まないでください。無理な組みつけはスナップリングの破損の原因となります。
| スラスドパッド | SUS304相当 |
|---|
8件の型式
SCPS

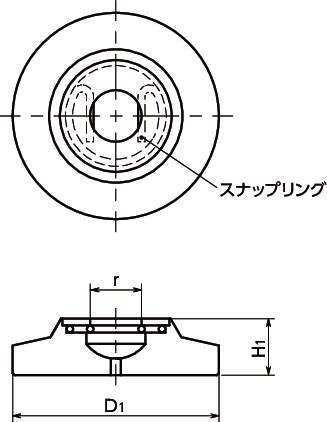

| 型式 |
D1 (mm) |
r (mm) |
H1 (mm) |
適用 グラブスクリュー |
質量 (g) |
|---|---|---|---|---|---|
| SCPS-50-M12 | 50 | 9.2 | 11.5 | SGTS-M12 | 135 |
| SCPS-50-M16 | 50 | 12.5 | 13.5 | SGTS-M16 | 142 |
| SCPS-60-M16 | 60 | 12.5 | 13.5 | SGTS-M16 | 230 |
| SCPS-60-M20 | 60 | 16.5 | 15.5 | SGTS-M20 | 238 |
| SCPS-80-M16 | 80 | 12.5 | 18 | SGTS-M16 | 465 |
| SCPS-80-M20 | 80 | 16.5 | 20 | SGTS-M20 | 482 |
| SCPS-100-M16 | 100 | 12.5 | 20 | SGTS-M16 | 834 |
| SCPS-100-M20 | 100 | 16.5 | 22 | SGTS-M20 | 850 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| SCPS-50-M12 | SCPS-50-M12 | P | 4,660 | - | 10日間 |
| SCPS-50-M16 | SCPS-50-M16 | P | 4,740 | - | 10日間 |
| SCPS-60-M16 | SCPS-60-M16 | P | 5,780 | - | 10日間 |
| SCPS-60-M20 | SCPS-60-M20 | P | 5,860 | - | 10日間 |
| SCPS-80-M16 | SCPS-80-M16 | P | 12,700 | - | - |
| SCPS-80-M20 | SCPS-80-M20 | P | 14,200 | - | - |
| SCPS-100-M16 | SCPS-100-M16 | P | 17,300 | - | - |
| SCPS-100-M20 | SCPS-100-M20 | P | 18,000 | - | - |
