SSC-SFSS
SSC-SFSS
・フランジ付きの脱落防止ねじ。
・六角穴付きボルト。
・ねじの脱落・紛失を防止します。取りつけ・取りはずしが頻繁な保護カバーや点検用カバーの固定に。
・CEマーキングの対応に。
・頭部のフランジによって座面が大きくなるため、通常の六角穴付きボルトと比べ非締結材にかかる圧力が分散され、座面陥没が生じにくくなっています。また、キリ穴径が大きい場合でも、座面を確保することができます。
・座金の組み込み作業が不要で、部品点数を削減できます。
・座金を使用していないため、ロボットによるねじ締め自動化に最適です。
＜用途＞
・保護カバー・点検用カバーの固定
・CEマーキング対応。
・工作機械/食品機械/電気・電子機器
| 本体 | SYSXM7(SUS304相当) |
|---|---|
| 強度区分 | A2-70 |
16件の型式

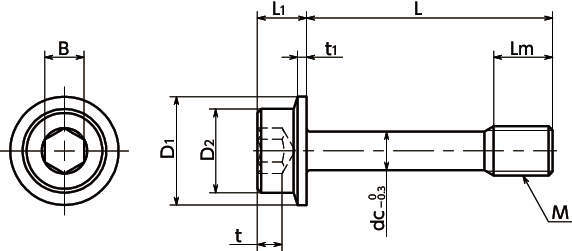

SSC-SFSS
| 型式 | M(並目) |
L (mm) |
Lm (mm) |
D1 (mm) |
D2 (mm) |
L1 (mm) |
B (mm) |
t (mm) |
t1 (mm) |
dc (mm) |
質量 (g) |
|
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ねじの呼び | ピッチ | |||||||||||
| SSC-SFSS-M4-10 | M4 | 0.7 | 10 | 5 | 9 | 7 | 4 | 3 | 2 | 0.7 | 3 | 1.9 |
| SSC-SFSS-M4-12 | M4 | 0.7 | 12 | 5 | 9 | 7 | 4 | 3 | 2 | 0.7 | 3 | 2.1 |
| SSC-SFSS-M4-16 | M4 | 0.7 | 16 | 5 | 9 | 7 | 4 | 3 | 2 | 0.7 | 3 | 2.4 |
| SSC-SFSS-M4-20 | M4 | 0.7 | 20 | 5 | 9 | 7 | 4 | 3 | 2 | 0.7 | 3 | 2.6 |
| SSC-SFSS-M5-12 | M5 | 0.8 | 12 | 6 | 11 | 8.5 | 5 | 4 | 2.5 | 0.9 | 3.9 | 3.4 |
| SSC-SFSS-M5-16 | M5 | 0.8 | 16 | 6 | 11 | 8.5 | 5 | 4 | 2.5 | 0.9 | 3.9 | 3.9 |
| SSC-SFSS-M5-20 | M5 | 0.8 | 20 | 6 | 11 | 8.5 | 5 | 4 | 2.5 | 0.9 | 3.9 | 4.4 |
| SSC-SFSS-M5-25 | M5 | 0.8 | 25 | 6 | 11 | 8.5 | 5 | 4 | 2.5 | 0.9 | 3.9 | 5.2 |
| SSC-SFSS-M6-12 | M6 | 1 | 12 | 8 | 12.5 | 10 | 6 | 5 | 3 | 1.5 | 4.5 | 5.3 |
| SSC-SFSS-M6-16 | M6 | 1 | 16 | 8 | 12.5 | 10 | 6 | 5 | 3 | 1.5 | 4.5 | 6 |
