SGTS-SCPS
SGTS-SCPS
・耐蝕性にすぐれたステンレス製のスラストパッドつきグラブスクリュー。
・ワークの締めつけや、位置決め・ストッパなどの用途に使用できます。
・レバー・ノブなどに組みつけてご使用ください。

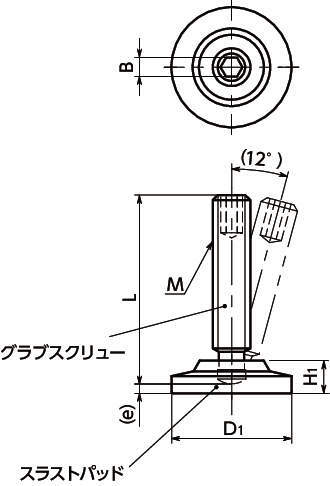

・スラストパッドはグラブスクリューに対して、約12°まで傾きます。ワークがグラブスクリューに対して傾いている場合に効果的です。
・大径パッドにより面圧を低減します。
・グラブスクリューとスラストパッドは、組みつけ前の状態で出荷します。グラブスクリューをスラストパッドにまっすぐ押し込むだけで組みつけができます。
＜使用上の注意＞
・ハンマーなどで叩き込まないでください。無理な組みつけはスラストパッドのスナップリング破損の原因になります。
| グラブスクリュー | SUS304相当 |
|---|---|
| スラストパッド | SUS304相当 |
45件の型式
SGTS-SCPS
| 型式 | M(並目) |
D1 (mm) |
L (mm) |
H1 (mm) |
e (mm) |
B (mm) |
質量 (g) |
|
|---|---|---|---|---|---|---|---|---|
| ねじの呼び | ピッチ | |||||||
| SGTS-M12-50-SCPS50 | M12 | 1.75 | 50 | 50 | 11.5 | 3.7 | 6 | 164 |
| SGTS-M12-60-SCPS50 | M12 | 1.75 | 50 | 60 | 11.5 | 3.7 | 6 | 171 |
| SGTS-M12-65-SCPS50 | M12 | 1.75 | 50 | 65 | 11.5 | 3.7 | 6 | 174 |
| SGTS-M12-70-SCPS50 | M12 | 1.75 | 50 | 70 | 11.5 | 3.7 | 6 | 178 |
| SGTS-M12-80-SCPS50 | M12 | 1.75 | 50 | 80 | 11.5 | 3.7 | 6 | 185 |
| SGTS-M12-100-SCPS50 | M12 | 1.75 | 50 | 100 | 11.5 | 3.7 | 6 | 200 |
| SGTS-M16-65-SCPS50 | M16 | 2 | 50 | 65 | 13.5 | 4 | 8 | 215 |
| SGTS-M16-70-SCPS50 | M16 | 2 | 50 | 70 | 13.5 | 4 | 8 | 221 |
| SGTS-M16-75-SCPS50 | M16 | 2 | 50 | 75 | 13.5 | 4 | 8 | 227 |
| SGTS-M16-80-SCPS50 | M16 | 2 | 50 | 80 | 13.5 | 4 | 8 | 234 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| SGTS-M12-50-SCPS50 | SGTS-M12-50-SCPS50 | P | 5,480 | - | 10日間 |
| SGTS-M12-60-SCPS50 | SGTS-M12-60-SCPS50 | P | 5,540 | - | 10日間 |
| SGTS-M12-65-SCPS50 | SGTS-M12-65-SCPS50 | P | 5,590 | - | 10日間 |
| SGTS-M12-70-SCPS50 | SGTS-M12-70-SCPS50 | P | 5,610 | - | 10日間 |
| SGTS-M12-80-SCPS50 | SGTS-M12-80-SCPS50 | P | 5,680 | - | 10日間 |
| SGTS-M12-100-SCPS50 | SGTS-M12-100-SCPS50 | P | 5,840 | - | 10日間 |
| SGTS-M16-65-SCPS50 | SGTS-M16-65-SCPS50 | P | 6,080 | - | 10日間 |
| SGTS-M16-70-SCPS50 | SGTS-M16-70-SCPS50 | P | 6,170 | - | 10日間 |
| SGTS-M16-75-SCPS50 | SGTS-M16-75-SCPS50 | P | 6,240 | - | 10日間 |
| SGTS-M16-80-SCPS50 | SGTS-M16-80-SCPS50 | P | 6,310 | - | 10日間 |
