ワンタッチ管継手 New KQ2シリーズ｜カラーキャップ KQ2C

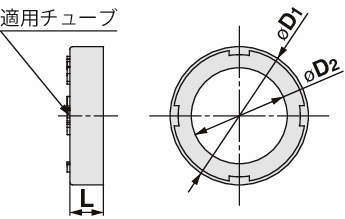

KQ2C （真円形）

  • KQ2C （真円形）

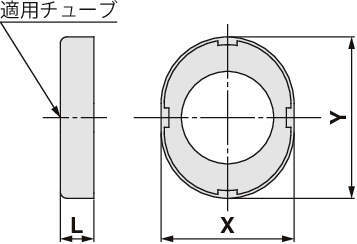

  • KQ2C （長円形）

■カラーキャップ
・リリースブッシュに取付け、用途別に色分けし、多数の配管作業に使用。


【New KQ2シリーズの特長】
■KQ・KQ2・KJを“KQ2”へ一本化。

■長円形リリースブッシュ追加！

■チューブ着脱性向上
・挿入力：30％低減
・離脱力：20％低減
・チューブ引抜強度は、現行品と同等レベルを確保

■小型・軽量化
・スペース比：高さ方向 24％ DOWN
・スペース比：水平方向 23％ DOWN
・質量比：57％ DOWN
※エルボユニオン、適用チューブ外径：φ6、接続ねじ：R1/8の場合

■バリエーション充実

#チューブ継手
#ワンタッチ管継手
#KQ2
#カラーキャップ

共通仕様

使用流体 空気、水
使用圧力範囲 -100KPa～1MPa
保証圧力 3MPa（23℃時）
周囲温度および使用流体温度 空気：-5～60℃
水：0～40℃(凍結なきこと)
  • 寸法図
  • CAD

詳細仕様

前へ
次へ

  • 313件中 261-270件

  • 表示件数

313件の型式

  • KQ2C （真円形）

  • KQ2C （長円形）

型式 機種 タイプ 適用チューブ カラー φD1
(mm)		 φD2
(mm)		 X
(mm)		 Y
(mm)		 L
(mm)		 質量
(g)		 備考
タイプ 外径
10-KQ2C-08BA カラーキャップ KQ2C-A（真円形） ミリ φ8mm 黒色 12.8 9.2 - - 2.6 0.1 変更前、クリーンシリーズ
10-KQ2C-08RA カラーキャップ KQ2C-A（真円形） ミリ φ8mm 赤色 12.8 9.2 - - 2.6 0.1 変更前、クリーンシリーズ
10-KQ2C-10BA カラーキャップ KQ2C-A（真円形） ミリ φ10mm 黒色 15.2 11.2 - - 2.7 0.1 変更前、クリーンシリーズ
10-KQ2C-01BA カラーキャップ KQ2C-A（真円形） インチ φ1/8" 黒色 7.3 4.3 - - 2.6 0.1 変更前、クリーンシリーズ
10-KQ2C-01RA カラーキャップ KQ2C-A（真円形） インチ φ1/8" 赤色 7.3 4.3 - - 2.6 0.1 変更前、クリーンシリーズ
10-KQ2C-01YRA カラーキャップ KQ2C-A（真円形） インチ φ1/8" 橙色 7.3 4.3 - - 2.6 0.1 変更前、クリーンシリーズ
10-KQ2C-01BRA カラーキャップ KQ2C-A（真円形） インチ φ1/8" 茶色 7.3 4.3 - - 2.6 0.1 変更前、クリーンシリーズ
10-KQ2C-01YA カラーキャップ KQ2C-A（真円形） インチ φ1/8" 黄色 7.3 4.3 - - 2.6 0.1 変更前、クリーンシリーズ
10-KQ2C-01GA カラーキャップ KQ2C-A（真円形） インチ φ1/8" 緑色 7.3 4.3 - - 2.6 0.1 変更前、クリーンシリーズ
10-KQ2C-01CBA カラーキャップ KQ2C-A（真円形） インチ φ1/8" 空色 7.3 4.3 - - 2.6 0.1 変更前、クリーンシリーズ

型式 商品コード 単位 価格
（円） 		基準納期
日伝 メーカー
10-KQ2C-08BA 10-KQ2C-08BA P 200 - -
10-KQ2C-08RA 10-KQ2C-08RA P 200 - -
10-KQ2C-10BA 10-KQ2C-10BA P 200 - -
10-KQ2C-01BA 10-KQ2C-01BA P 250 - -
10-KQ2C-01RA 10-KQ2C-01RA P 250 - -
10-KQ2C-01YRA 10-KQ2C-01YRA P 250 - -
10-KQ2C-01BRA 10-KQ2C-01BRA P 250 - -
10-KQ2C-01YA 10-KQ2C-01YA P 250 - -
10-KQ2C-01GA 10-KQ2C-01GA P 250 - -
10-KQ2C-01CBA 10-KQ2C-01CBA P 250 - -
