アジャスターボルト｜HARMONIE Nシリーズ（標準用） N

N

N
N
N-S
N-S

このページをプリント
CADをダウンロード
価格・納期を確認

■最も一般的なタイプ

■主に軽量機器用として使用されています。

■標準用

■RoHS10指令対応

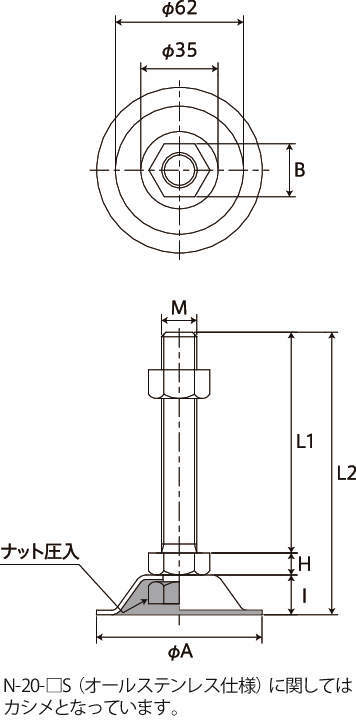

■N-20-□S（オールステンレス仕様）は、カシメとなっています

: #アジャスター

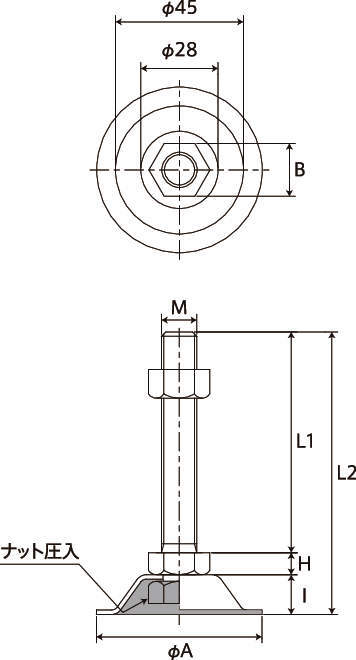

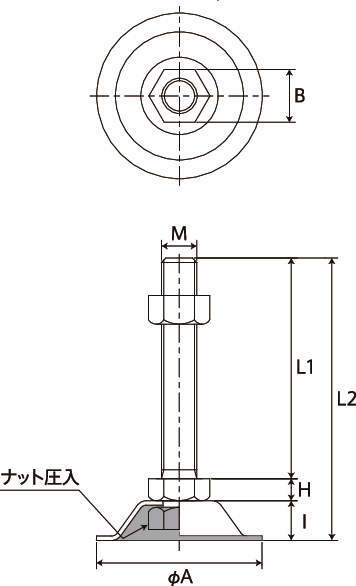

寸法図
カタログ・チラシ
資料
CAD

一覧を見る

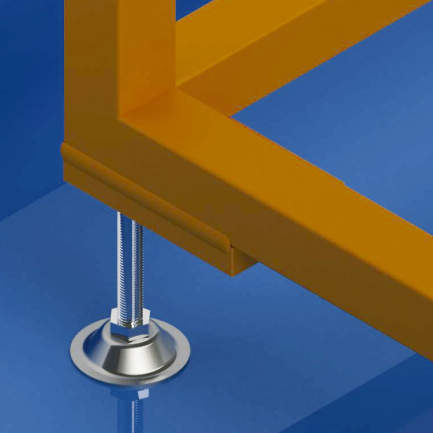

使用例

CADメーカーTOP

2D
3D

詳細仕様

前へ

次へ

44件中 1-10件
表示件数

仕様
価格・納期

44件の型式

型式	シリーズ	タイプ	寸法(mm)							質量 (g)	耐荷重 (kgf)	材質		表面処理
			M(並目)	L1	L2	H	I	A	B			ボルト・ナット	受皿
			M(並目)	L1	L2	H	I	A	B			ボルト・ナット	受皿
N-8-50	N	三価クロメート処理	M8	50	68	5.5	12.5	37	13	60	300	SS400相当	SS圧延鋼板(2t)	三価クロメート
N-8-100	N	三価クロメート処理	M8	100	118	5.5	12.5	37	13	70	300	SS400相当	SS圧延鋼板(2t)	三価クロメート
N-10-50	N	三価クロメート処理	M10	50	69.5	7	12.5	37	17	80	300	SS400相当	SS圧延鋼板(2t)	三価クロメート
N-10-100	N	三価クロメート処理	M10	100	119.5	7	12.5	37	17	110	300	SS400相当	SS圧延鋼板(2t)	三価クロメート
N-12-50	N	三価クロメート処理	M12	50	73	8	15	55	19	135	500	SS400相当	SS圧延鋼板(2t)	三価クロメート
N-12-75	N	三価クロメート処理	M12	75	98	8	15	55	19	150	500	SS400相当	SS圧延鋼板(2t)	三価クロメート
N-12-100	N	三価クロメート処理	M12	100	123	8	15	55	19	165	500	SS400相当	SS圧延鋼板(2t)	三価クロメート
N-12-120	N	三価クロメート処理	M12	120	143	8	15	55	19	180	500	SS400相当	SS圧延鋼板(2t)	三価クロメート
N-12-125	N	三価クロメート処理	M12	125	148	8	15	55	19	185	500	SS400相当	SS圧延鋼板(2t)	三価クロメート
N-12-150	N	三価クロメート処理	M12	150	173	8	15	55	19	200	500	SS400相当	SS圧延鋼板(2t)	三価クロメート

型式	商品コード	単位	価格（円）	基準納期
				日伝	メーカー
				日伝	メーカー
N-8-50	N-8-50	P	590	在庫品	10日間
N-8-100	N-8-100	P	620	在庫品	10日間
N-10-50	N-10-50	P	620	在庫品	10日間
N-10-100	N-10-100	P	710	在庫品	10日間
N-12-50	N-12-50	P	700	在庫品	10日間
N-12-75	N-12-75	P	700	在庫品	10日間
N-12-100	N-12-100	P	700	在庫品	10日間
N-12-120	N-12-120	P	740	在庫品	10日間
N-12-125	N-12-125	P	1,030	在庫品	10日間
N-12-150	N-12-150	P	1,030	在庫品	10日間
