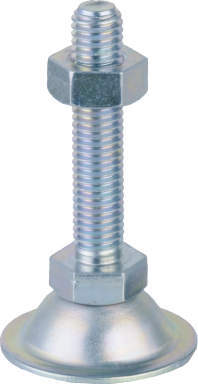

アジャスターボルト｜HARMONIE Nシリーズ（標準用） N

N

N
N
N-S
N-S

このページをプリント
CADをダウンロード
価格・納期を確認

■最も一般的なタイプ

■主に軽量機器用として使用されています。

■標準用

■RoHS10指令対応

■N-20-□S（オールステンレス仕様）は、カシメとなっています

: #アジャスター

寸法図
カタログ・チラシ
資料
CAD

一覧を見る

使用例

CADメーカーTOP

2D
3D

詳細仕様

前へ

次へ

44件中 31-40件
表示件数

仕様
価格・納期

44件の型式

型式	シリーズ	タイプ	寸法(mm)							質量 (g)	耐荷重 (kgf)	材質		表面処理
			M(並目)	L1	L2	H	I	A	B			ボルト・ナット	受皿
			M(並目)	L1	L2	H	I	A	B			ボルト・ナット	受皿
N-12-120S	N-S	オールステンレス	M12	120	143	8	15	55	19	180	500	SUS304相当	SUS304鋼板(2t)	パシペート
N-12-125S	N-S	オールステンレス	M12	125	148	8	15	55	19	185	500	SUS304相当	SUS304鋼板(2t)	パシペート
N-12-150S	N-S	オールステンレス	M12	150	173	8	15	55	19	200	500	SUS304相当	SUS304鋼板(2t)	パシペート
N-16-75S	N-S	オールステンレス	M16	75	103	10	18	75	24	290	500	SUS304相当	SUS304鋼板(2t)	パシペート
N-16-100S	N-S	オールステンレス	M16	100	128	10	18	75	24	320	500	SUS304相当	SUS304鋼板(2t)	パシペート
N-16-130S	N-S	オールステンレス	M16	130	158	10	18	75	24	360	500	SUS304相当	SUS304鋼板(2t)	パシペート
N-16-150S	N-S	オールステンレス	M16	150	178	10	18	75	24	390	500	SUS304相当	SUS304鋼板(2t)	パシペート
N-16-180S	N-S	オールステンレス	M16	180	208	10	18	75	24	430	500	SUS304相当	SUS304鋼板(2t)	パシペート
N-16-200S	N-S	オールステンレス	M16	200	228	10	18	75	24	450	500	SUS304相当	SUS304鋼板(2t)	パシペート
N-20-100S	N-S	オールステンレス	M20	100	131	13	18	75	30	480	500	SUS304相当	SUS304鋼板(2t)	パシペート

型式	商品コード	単位	価格（円）	基準納期
				日伝	メーカー
				日伝	メーカー
N-12-120S	N-12-120S	P	2,530	在庫品	10日間
N-12-125S	N-12-125S	P	2,720	在庫品	10日間
N-12-150S	N-12-150S	P	2,720	在庫品	10日間
N-16-75S	N-16-75S	P	4,020	在庫品	10日間
N-16-100S	N-16-100S	P	4,020	在庫品	10日間
N-16-130S	N-16-130S	P	4,060	在庫品	10日間
N-16-150S	N-16-150S	P	4,760	在庫品	10日間
N-16-180S	N-16-180S	P	5,320	在庫品	10日間
N-16-200S	N-16-200S	P	6,380	在庫品	10日間
N-20-100S	N-20-100S	P	6,140	在庫品	10日間
