ニードルバルブ（V series）｜ニードルバルブ（ステンレス鋼製・16.2MPa） PUH-□16

PUH-□16

PUH-□16

V series

■安全設計・品質管理を行っています。

■ボディは堅牢な鍛造仕上げで且つボンネットレス型のためコンパクトです。

■バルブの形状はニードルになっておりますので、流量調整が容易にできます。

■フジキン独自のパッキンと操作性を重視した設計によりハンドルトルクが低く、シール性の良い構造となっています。

: #バルブ; #ニードルバルブ

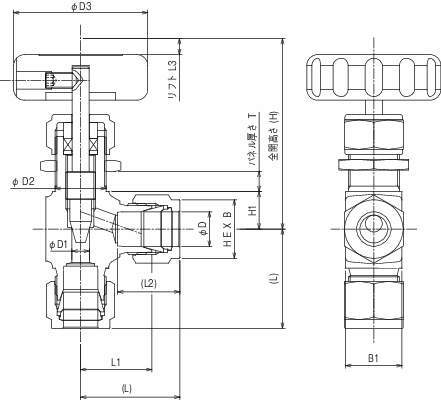

寸法図
カタログ・チラシ

PUH-□16

詳細仕様

前へ

次へ

2件中 1-2件
表示件数

仕様
価格・納期

2件の型式

型式	タイプ	形状	最高使用圧力	接続形式	呼び径 D	オリフィス径 D1 (mm)	面間距離(mm)		管接続部			パネル取付部(mm)		全開高さ H (mm)	リフト L3 (mm)	ハンドル径 D3 (mm)	ボディ厚さ B1 (mm)	パネル厚さT(mm)		MAX Cv値	質量 (kg)
							L	L1	L2(mm)	B		D2	H1					MIN.	MAX.
							L	L1	L2(mm)	(in)	(mm)	D2	H1					MIN.	MAX.
PUH-016-9.52-SH-V	手動・ニードルバルブ	アングル	16.2MPa	V-Lok	9.52	6.5	33.4	26	16.8	11/16"	17.5	19.5	14	71	6	50	21	2	8	0.96	約0.3
PUH-016-12.7-SH-V	手動・ニードルバルブ	アングル	16.2MPa	V-Lok	12.7	6.5	36.6	26.5	22.9	7/8"	22.2	19.5	14	71	6	50	21	2	8	1.17	約0.4

型式	商品コード	単位	価格（円）	基準納期
				日伝	メーカー
				日伝	メーカー
PUH-016-9.52-SH-V	PUH-016-9.52-SH-V	P	17,400	-	-
PUH-016-12.7-SH-V	PUH-016-12.7-SH-V	P	17,800	-	-
