フジキン
VUWP
VUWP
■ニューV-Lokは精密継手メーカーとして、長年の経験によって蓄積した、設計ノウハウ生産技術を駆使して量産された、優れた性能、品質を有する2圧縮リング方式の継手です。
■基本的な構成部品は、ステンレス鋼 （ASTM316, F316）のボディ、フロントリング、バックリング、ナットの4点です。
■ニューV-Lokは、最先端の生産技術で優れたコストパフォーマンスを実現します。
■ニューV-Lokは、チューブを差込み、ナットを締付けるだけで接続ができるため、特殊工具及び火気を必要としません。
■ダブルリング独特の相互連動作用によって、リングが有効に塑性変形して、チューブを強固に圧縮するため、非常に高い耐圧性が得られます。
25件の型式
VUWP

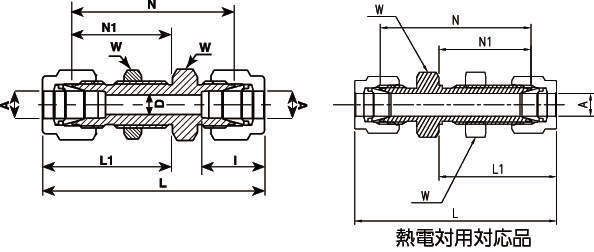

| 型式 | タイプ | 仕様 | 呼び径A | D | W | N | N1 | L | L1 | I |
パネル 穴径 |
最大パネル 厚み |
||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| (in) | (mm) | (in) | (mm) | (in) | (mm) | (in) | (mm) | (in) | (mm) | (in) | (mm) | (in) | (mm) | (in) | (mm) | (in) | (mm) | (in) | (mm) | |||
| VUWP-20-V | チューブ（ミリサイズ）とチューブ（ミリサイズ） | - | - | 20 | - | 15.9 | - | 35 | - | 64.3 | - | 42.9 | - | 84.5 | - | 53 | - | 26 | - | 29 | - | 23.9 |
| VUWP-25-V | チューブ（ミリサイズ）とチューブ（ミリサイズ） | - | - | 25 | - | 21.8 | - | 41 | - | 71.4 | - | 45.2 | - | 95.8 | - | 57.4 | - | 31.3 | - | 33.7 | - | 19 |
| VUWP-1.6-V | チューブ（インチサイズ）とチューブ（インチサイズ） | - | 1/16" | 1.58 | 0.05" | 1.3 | 5/16" | 7.9 | 0.94" | 23.9 | 0.53" | 13.5 | 1.24" | 31.5 | 0.68" | 17.3 | 0.34" | 8.6 | 13/64" | 5.2 | 0.12" | 3.1 |
| VUWP-3.2-V | チューブ（インチサイズ）とチューブ（インチサイズ） | - | 1/8" | 3.17 | 0.09" | 2.3 | 1/2" | 12.7 | 1.5" | 38.1 | 0.97" | 24.6 | 2.02" | 51.3 | 1.23" | 31.2 | 0.5" | 12.7 | 21/64" | 8.3 | 0.5" | 12.7 |
| VUWP-4.8-V | チューブ（インチサイズ）とチューブ（インチサイズ） | - | 3/16" | 4.76 | 0.12" | 3.1 | 9/16" | 14.3 | 1.59" | 40.4 | 1" | 25.4 | 2.11" | 53.6 | 1.26" | 32 | 0.54" | 13.7 | 25/64" | 9.9 | 0.5" | 12.7 |
| VUWP-6.35-V | チューブ（インチサイズ）とチューブ（インチサイズ） | - | 1/4" | 6.35 | 0.19" | 4.8 | 5/8" | 15.9 | 1.69" | 42.9 | 1.03" | 26.2 | 2.27" | 57.7 | 1.32" | 33.6 | 0.6" | 15.2 | 29/64" | 11.5 | 0.4" | 10.2 |
| VUWP-7.93-V | チューブ（インチサイズ）とチューブ（インチサイズ） | - | 5/16" | 7.93 | 0.25" | 6.4 | 11/16" | 17.5 | 1.81" | 46 | 1.12" | 28.4 | 2.39" | 60.8 | 1.41" | 35.8 | 0.64" | 16.3 | 33/64" | 13.1 | 0.44" | 11.2 |
| VUWP-9.52-V | チューブ（インチサイズ）とチューブ（インチサイズ） | - | 3/8" | 9.52 | 0.28" | 7.1 | 3/4" | 19.1 | 1.87" | 47.5 | 1.16" | 29.5 | 2.45" | 62.3 | 1.45" | 36.9 | 0.66" | 16.8 | 37/64" | 14.7 | 0.44" | 11.2 |
| VUWP-12.7-V | チューブ（インチサイズ）とチューブ（インチサイズ） | - | 1/2" | 12.7 | 0.41" | 10.4 | 15/16" | 23.8 | 2" | 50.8 | 1.25" | 31.8 | 2.8" | 71 | 1.65" | 41.9 | 0.9" | 22.9 | 49/64" | 19.4 | 0.5" | 12.7 |
| VUWP-15.88-V | チューブ（インチサイズ）とチューブ（インチサイズ） | - | 5/8" | 15.87 | 0.5" | 12.7 | 1・1/16" | 27 | 2.06" | 52.3 | 1.28" | 32.5 | 2.85" | 72.5 | 1.68" | 42.6 | 0.96" | 24.4 | 57/64" | 22.6 | 0.5" | 12.7 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| VUWP-20-V | VUWP-20-V | P | 12,400 | - | - |
| VUWP-25-V | VUWP-25-V | P | 14,700 | - | - |
| VUWP-1.6-V | VUWP-1.6-V | P | 5,120 | - | - |
| VUWP-3.2-V | VUWP-3.2-V | P | 3,000 | 在庫品 | - |
| VUWP-4.8-V | VUWP-4.8-V | P | 3,050 | - | - |
| VUWP-6.35-V | VUWP-6.35-V | P | 2,200 | 在庫品 | - |
| VUWP-7.93-V | VUWP-7.93-V | P | 2,500 | - | - |
| VUWP-9.52-V | VUWP-9.52-V | P | 3,170 | 在庫品 | - |
| VUWP-12.7-V | VUWP-12.7-V | P | 4,560 | 在庫品 | - |
| VUWP-15.88-V | VUWP-15.88-V | P | 6,480 | - | - |
