VUW-GA
VUW-GA
■ニューV-Lokは精密継手メーカーとして、長年の経験によって蓄積した、設計ノウハウ生産技術を駆使して量産された、優れた性能、品質を有する2圧縮リング方式の継手です。
■基本的な構成部品は、ステンレス鋼 （ASTM316, F316）のボディ、フロントリング、バックリング、ナットの4点です。
■ニューV-Lokは、最先端の生産技術で優れたコストパフォーマンスを実現します。
■ニューV-Lokは、チューブを差込み、ナットを締付けるだけで接続ができるため、特殊工具及び火気を必要としません。
■ダブルリング独特の相互連動作用によって、リングが有効に塑性変形して、チューブを強固に圧縮するため、非常に高い耐圧性が得られます。
43件の型式
VUW-GA-□N

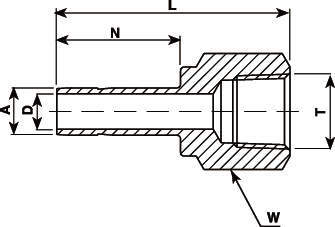

| 型式 | タイプ | 呼び径A | T | D | W | N | L | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| (in) | (mm) | (in) | (mm) | (in) | (mm) | (in) | (mm) | (in) | (mm) | |||
| VUW-GA-20EN-V | チューブ（ミリサイズ）とNPTめねじ | - | 20 | 3/4NPT | - | 15.1 | - | 35 | - | 26.6 | - | 56 |
| VUW-GA-25FN-V | チューブ（ミリサイズ）とNPTめねじ | - | 25 | 1NPT | - | 19.8 | - | 41 | - | 32.5 | - | 64.3 |
| VUW-GA-3.2AN-V | チューブ（インチサイズ）とNPTめねじ | 1/8" | 3.17 | 1/8NPT | 0.08" | 2 | 9/16" | 14.3 | 0.53" | 13.5 | 1.24" | 31.5 |
| VUW-GA-3.2BN-V | チューブ（インチサイズ）とNPTめねじ | 1/8" | 3.17 | 1/4NPT | 0.08" | 2 | 3/4" | 19.1 | 0.53" | 13.5 | 1.39" | 35.3 |
| VUW-GA-4.8BN-V | チューブ（インチサイズ）とNPTめねじ | 3/16" | 4.76 | 1/4NPT | 0.12" | 3 | 3/4" | 19.1 | 0.56" | 14.2 | 1.41" | 35.8 |
| VUW-GA-6.35AN-V | チューブ（インチサイズ）とNPTめねじ | 1/4" | 6.35 | 1/8NPT | 0.17" | 4.2 | 9/16" | 14.3 | 0.61" | 15.6 | 1.3" | 33 |
| VUW-GA-6.35BN-V | チューブ（インチサイズ）とNPTめねじ | 1/4" | 6.35 | 1/4NPT | 0.17" | 4.2 | 3/4" | 19.1 | 0.61" | 15.6 | 1.46" | 37.1 |
| VUW-GA-6.35CN-V | チューブ（インチサイズ）とNPTめねじ | 1/4" | 6.35 | 3/8NPT | 0.17" | 4.2 | 7/8" | 22.2 | 0.61" | 15.6 | 1.55" | 39.4 |
| VUW-GA-6.35DN-V | チューブ（インチサイズ）とNPTめねじ | 1/4" | 6.35 | 1/2NPT | 0.17" | 4.2 | 1・1/16" | 27 | 0.61" | 15.6 | 1.79" | 45.5 |
| VUW-GA-7.93BN-V | チューブ（インチサイズ）とNPTめねじ | 5/16" | 7.93 | 1/4NPT | 0.22" | 5.6 | 3/4" | 19.1 | 0.67" | 16.9 | 1.48" | 37.6 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| VUW-GA-20EN-V | VUW-GA-20EN-V | P | 1,820 | - | - |
| VUW-GA-25FN-V | VUW-GA-25FN-V | P | 4,600 | - | - |
| VUW-GA-3.2AN-V | VUW-GA-3.2AN-V | P | 1,050 | - | - |
| VUW-GA-3.2BN-V | VUW-GA-3.2BN-V | P | 1,240 | - | - |
| VUW-GA-4.8BN-V | VUW-GA-4.8BN-V | P | 1,060 | - | - |
| VUW-GA-6.35AN-V | VUW-GA-6.35AN-V | P | 1,060 | - | - |
| VUW-GA-6.35BN-V | VUW-GA-6.35BN-V | P | 1,300 | - | - |
| VUW-GA-6.35CN-V | VUW-GA-6.35CN-V | P | 1,570 | - | - |
| VUW-GA-6.35DN-V | VUW-GA-6.35DN-V | P | 1,780 | - | - |
| VUW-GA-7.93BN-V | VUW-GA-7.93BN-V | P | 1,270 | - | - |
