VUW-A
VUW-A
■ニューV-Lokは精密継手メーカーとして、長年の経験によって蓄積した、設計ノウハウ生産技術を駆使して量産された、優れた性能、品質を有する2圧縮リング方式の継手です。
■基本的な構成部品は、ステンレス鋼 （ASTM316, F316）のボディ、フロントリング、バックリング、ナットの4点です。
■ニューV-Lokは、最先端の生産技術で優れたコストパフォーマンスを実現します。
■ニューV-Lokは、チューブを差込み、ナットを締付けるだけで接続ができるため、特殊工具及び火気を必要としません。
■ダブルリング独特の相互連動作用によって、リングが有効に塑性変形して、チューブを強固に圧縮するため、非常に高い耐圧性が得られます。
48件の型式
VUW-A-□

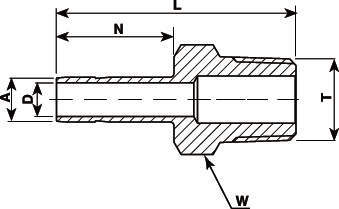

| 型式 | タイプ | 呼び径A | T | D | W | N | L | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| (in) | (mm) | (in) | (mm) | (in) | (mm) | (in) | (mm) | (in) | (mm) | |||
| VUW-A-10B-V | チューブ（ミリサイズ）とISOテーパーおねじ | - | 10 | R1/4 | - | 7.1 | - | 14 | - | 17.6 | - | 39.9 |
| VUW-A-10C-V | チューブ（ミリサイズ）とISOテーパーおねじ | - | 10 | R3/8 | - | 7.1 | - | 18 | - | 17.6 | - | 40.6 |
| VUW-A-10D-V | チューブ（ミリサイズ）とISOテーパーおねじ | - | 10 | R1/2 | - | 7.1 | - | 22 | - | 17.6 | - | 46.2 |
| VUW-A-12B-V | チューブ（ミリサイズ）とISOテーパーおねじ | - | 12 | R1/4 | - | 6.4 | - | 16 | - | 23.3 | - | 46.5 |
| VUW-A-12C-V | チューブ（ミリサイズ）とISOテーパーおねじ | - | 12 | R3/8 | - | 8.8 | - | 18 | - | 23.3 | - | 46.2 |
| VUW-A-12D-V | チューブ（ミリサイズ）とISOテーパーおねじ | - | 12 | R1/2 | - | 8.8 | - | 22 | - | 23.3 | - | 52 |
| VUW-A-16C-V | チューブ（ミリサイズ）とISOテーパーおねじ | - | 16 | R3/8 | - | 9.7 | - | 18 | - | 24.7 | - | 47.8 |
| VUW-A-16D-V | チューブ（ミリサイズ）とISOテーパーおねじ | - | 16 | R1/2 | - | 11.9 | - | 22 | - | 24.7 | - | 50.5 |
| VUW-A-20D-V | チューブ（ミリサイズ）とISOテーパーおねじ | - | 20 | R1/2 | - | 11.9 | - | 22 | - | 26.6 | - | 52.5 |
| VUW-A-20E-V | チューブ（ミリサイズ）とISOテーパーおねじ | - | 20 | R3/4 | - | 15.1 | - | 27 | - | 26.6 | - | 54.3 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| VUW-A-10B-V | VUW-A-10B-V | P | 1,060 | - | - |
| VUW-A-10C-V | VUW-A-10C-V | P | 1,250 | 在庫品 | - |
| VUW-A-10D-V | VUW-A-10D-V | P | 1,480 | - | - |
| VUW-A-12B-V | VUW-A-12B-V | P | 1,600 | - | - |
| VUW-A-12C-V | VUW-A-12C-V | P | 1,670 | - | - |
| VUW-A-12D-V | VUW-A-12D-V | P | 1,780 | 在庫品 | - |
| VUW-A-16C-V | VUW-A-16C-V | P | 3,030 | - | - |
| VUW-A-16D-V | VUW-A-16D-V | P | 1,340 | 在庫品 | - |
| VUW-A-20D-V | VUW-A-20D-V | P | 1,460 | - | - |
| VUW-A-20E-V | VUW-A-20E-V | P | 1,460 | - | - |
