プランジャー｜インデックスプランジャー（ノーズロック型） GDX-N

GDX-L-N

GDX-L-N
GDX-LW-N-SUS

このページをプリント
CADをダウンロード
価格・納期を確認

レバーの旋回が非常にスムーズ

・グリップを180°回すとノーズが引っ込み位置決め解除ができます。
・グリップは180°の位置で本体のノッチ（切欠き）におさまり、ノーズが引っ込んだ状態で確実にロック（固定）できます。
・ノッチから外すとノーズは内蔵スプリングによって元の状態に戻る、ハンド操作のスプリングプランジャーです。
・RoHS指令適合製品です。

共通仕様

本体	GDX-L-N・GDX-LW-N：SUM22 四三酸化鉄被膜 GDX-L-N-SUS・GDX-LW-N-SUS：SUS303
グリップ	GDX-L-N・GDX-LW-N：S45C 四三酸化鉄被膜 GDX-L-N-SUS・GDX-LW-N-SUS：SCS13
コイルバネ	SUS301
ノーズ	GDX-L-N・GDX-LW-N：SUM22 HV600～650 GDX-L-N-SUS・GDX-LW-N-SUS：SUS303
耐熱温度	180℃

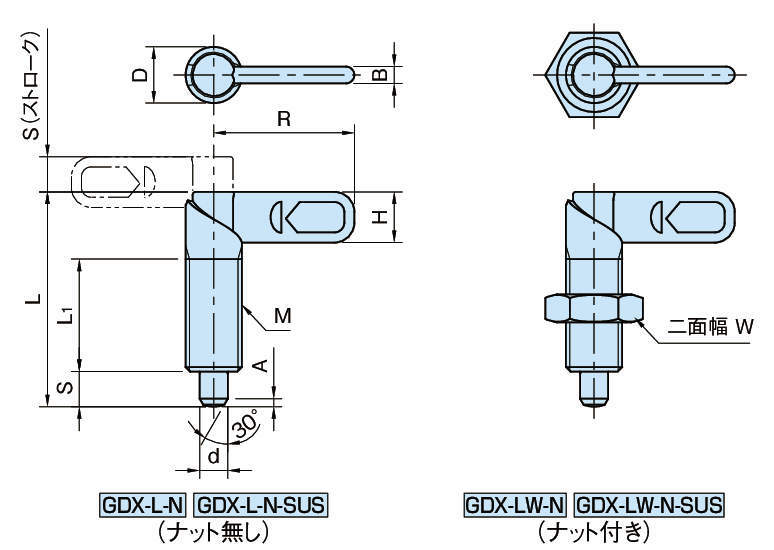

寸法図
カタログ・チラシ
CAD

一覧を見る

CADメーカーTOP

2D
3D

詳細仕様

前へ

次へ

48件中 41-48件
表示件数

仕様
価格・納期

48件の型式

型式	d (-0.02/-0.04) (mm)	S (mm)	M (mm)	L₁ (mm)	A (mm)	D (mm)	L (mm)	R (mm)	H (mm)	B (mm)	W (mm)	荷重 (N) 最小～最大


GDX12LW-6N-SUS	6	8	M12×1.75	25	1.8	12	47.4	30	10.8	3.6	19	8～15
GDX12LW-8N-SUS	8	8	M12×1.75	25	2.3	12	47.4	30	10.8	3.6	19	8～15
GDX16LW-6N-SUS	6	10	M16×2	32	1.8	16	61.2	40	14.4	4.8	24	15～35
GDX16LW-8N-SUS	8	10	M16×2	32	2.3	16	61.2	40	14.4	4.8	24	15～35
GDX16LW-10N-SUS	10	10	M16×2	32	2.8	16	61.2	40	14.4	4.8	24	15～35
GDX20LW-8N-SUS	8	12	M20×2.5	35	2.3	20	71	50	18	6	30	20～60
GDX20LW-10N-SUS	10	12	M20×2.5	35	2.8	20	71	50	18	6	30	20～60
GDX20LW-12N-SUS	12	12	M20×2.5	35	3	20	71	50	18	6	30	20～60

型式	商品コード	単位	価格（円）	基準納期
				日伝	メーカー
				日伝	メーカー
GDX12LW-6N-SUS	GDX12LW-6N-SUS	P	4,000	-	在庫品
GDX12LW-8N-SUS	GDX12LW-8N-SUS	P	4,000	-	在庫品
GDX16LW-6N-SUS	GDX16LW-6N-SUS	P	4,500	-	在庫品
GDX16LW-8N-SUS	GDX16LW-8N-SUS	P	4,500	-	在庫品
GDX16LW-10N-SUS	GDX16LW-10N-SUS	P	4,500	-	在庫品
GDX20LW-8N-SUS	GDX20LW-8N-SUS	P	5,600	-	在庫品
GDX20LW-10N-SUS	GDX20LW-10N-SUS	P	5,600	在庫品	在庫品
GDX20LW-12N-SUS	GDX20LW-12N-SUS	P	5,600	在庫品	在庫品
