IMG88-STD
IMG88-STD
・「TRIG-STD」トライアングルグリップSTD付きのシングルジョーをセットにしたクランピングユニットです。
・スピンドルはカバーで保護されているため、切粉等の侵入を防ぎ清掃が容易です。
・用途に合わせて3つのクランプモードに組み換えが可能です。
・全てのクランプモードでワークの繰り返し位置決め精度は±0.01です。
| 本体 | S45C 高周波焼入 研磨仕上 |
|---|---|
| ジョー | SCM440 窒化処理 |
| グリップ | WCCo系超硬合金 TiNコーティング |
2件の型式

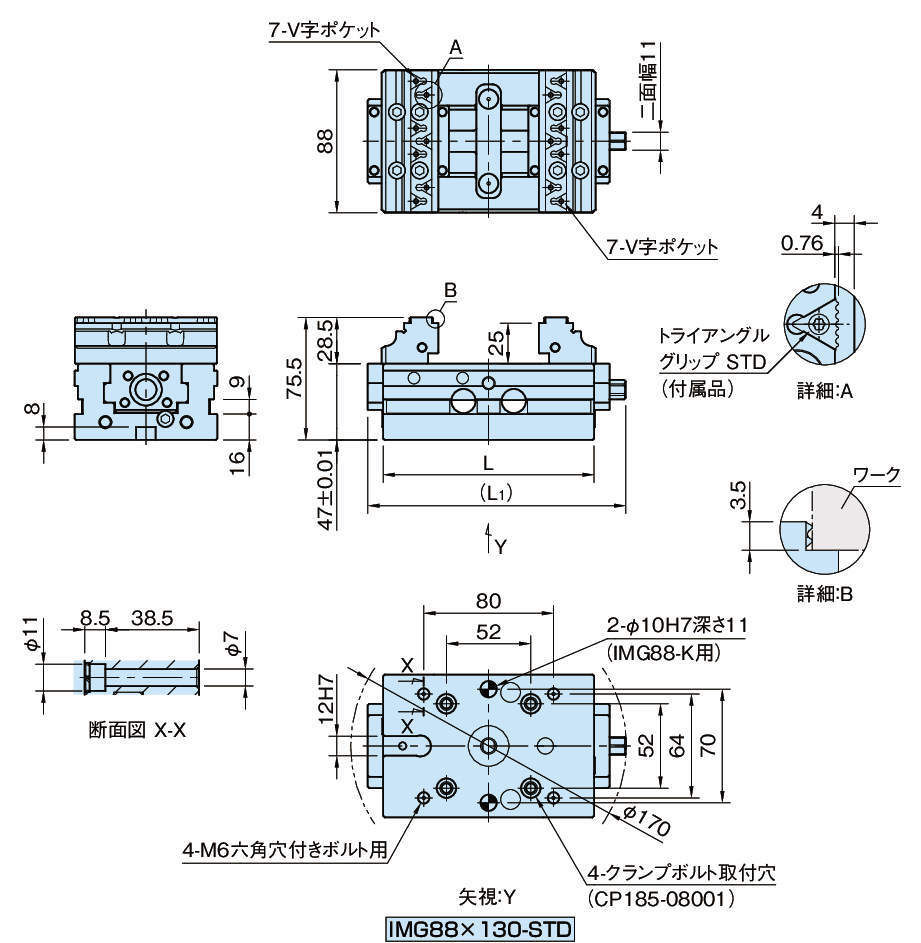

IMG88-STD
| 型式 |
L (mm) |
L1 (mm) |
クランプ力 (kN) |
許容締付トルク (N・m) |
質量 (kg) |
適用 | ||
|---|---|---|---|---|---|---|---|---|
| シングルジョー | ダブルフィックスドジョー | リテーナープレート | ||||||
| IMG88-130-STD | 130 | 159 | 17 | 50 | 4.5 | IMG88-TRIG-SS、IMG88-F-SS | IMG88-TRIG-DS、IMG88-F-DS | IMG88-RP |
| IMG88-230-STD | 230 | 258 | 17 | 50 | 7.5 | IMG88-TRIG-SS、IMG88-F-SS | IMG88-TRIG-DS、IMG88-F-DS | IMG88-RP |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| IMG88-130-STD | IMG88-130-STD | P | 470,000 | - | - |
| IMG88-230-STD | IMG88-230-STD | P | 600,000 | - | - |
