クランプ＆ストッパー｜溝付きストラップセット（T溝タイプ） BJ153-B-T

このページをプリント
CADをダウンロード
価格・納期を確認

・RoHS指令適合製品です。

: #クランプ＆ストッパー; #標準治具

共通仕様

Tスロットボルト	スチール四三酸化鉄皮膜
その他	S45C 焼入焼戻四三酸化鉄皮膜

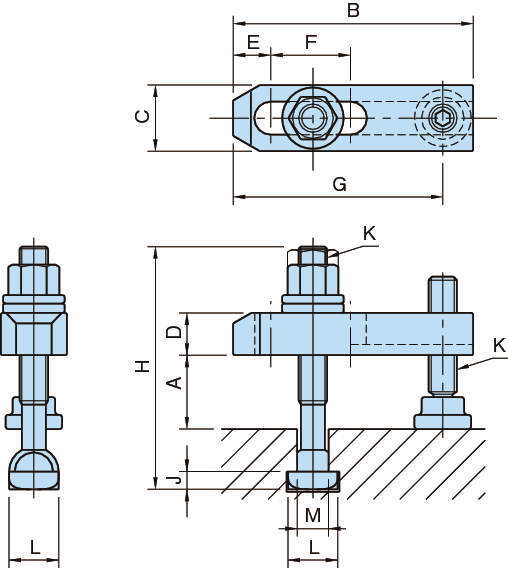

寸法図
カタログ・チラシ
CAD

一覧を見る

CADメーカーTOP

2D
3D

詳細仕様

前へ

次へ

27件中 1-10件
表示件数

仕様
価格・納期

27件の型式

型式	A	B	C	D	E	F	G	H	J	K	L	M	クランプ力(N) 突出量max.～min.	許容締付トルク (N・m)	質量 (kg)


BJ153-12063B1-T	15～45	63	32	16	14	14	52	108	8	M12×1.75	22	13.7	13700～21600	71	0.41
BJ153-12063B2-T	15～70	63	32	16	14	14	52	133	8	M12×1.75	22	13.7	13700～21600	71	0.44
BJ153-12063B3-T	20～105	63	32	16	14	14	52	168	8	M12×1.75	22	13.7	13700～21600	71	0.5
BJ153-12080B1-T	15～45	80	32	16	20	25	69	108	8	M12×1.75	22	13.7	10300～21000	71	0.46
BJ153-12080B2-T	15～70	80	32	16	20	25	69	133	8	M12×1.75	22	13.7	10300～21000	71	0.49
BJ153-12080B3-T	20～105	80	32	16	20	25	69	168	8	M12×1.75	22	13.7	10300～21000	71	0.55
BJ153-12100B1-T	15～40	100	32	19	20	40	89	108	8	M12×1.75	22	13.7	10900～25800	80	0.57
BJ153-12100B2-T	15～65	100	32	19	20	40	89	133	8	M12×1.75	22	13.7	10900～25800	80	0.6
BJ153-12100B3-T	20～100	100	32	19	20	40	89	168	8	M12×1.75	22	13.7	10900～25800	80	0.66
BJ153-12125B1-T	15～40	125	32	19	20	50	114	108	8	M12×1.75	22	13.7	12900～27500	80	0.66

型式	商品コード	単位	価格（円）	基準納期
				日伝	メーカー
				日伝	メーカー
BJ153-12063B1-T	BJ153-12063B1-T	P	6,700	-	在庫品
BJ153-12063B2-T	BJ153-12063B2-T	P	7,000	-	在庫品
BJ153-12063B3-T	BJ153-12063B3-T	P	7,500	-	在庫品
BJ153-12080B1-T	BJ153-12080B1-T	P	7,000	-	在庫品
BJ153-12080B2-T	BJ153-12080B2-T	P	7,400	-	在庫品
BJ153-12080B3-T	BJ153-12080B3-T	P	7,800	-	在庫品
BJ153-12100B1-T	BJ153-12100B1-T	P	7,800	-	在庫品
BJ153-12100B2-T	BJ153-12100B2-T	P	8,000	-	在庫品
BJ153-12100B3-T	BJ153-12100B3-T	P	8,400	-	在庫品
BJ153-12125B1-T	BJ153-12125B1-T	P	8,100	-	在庫品
