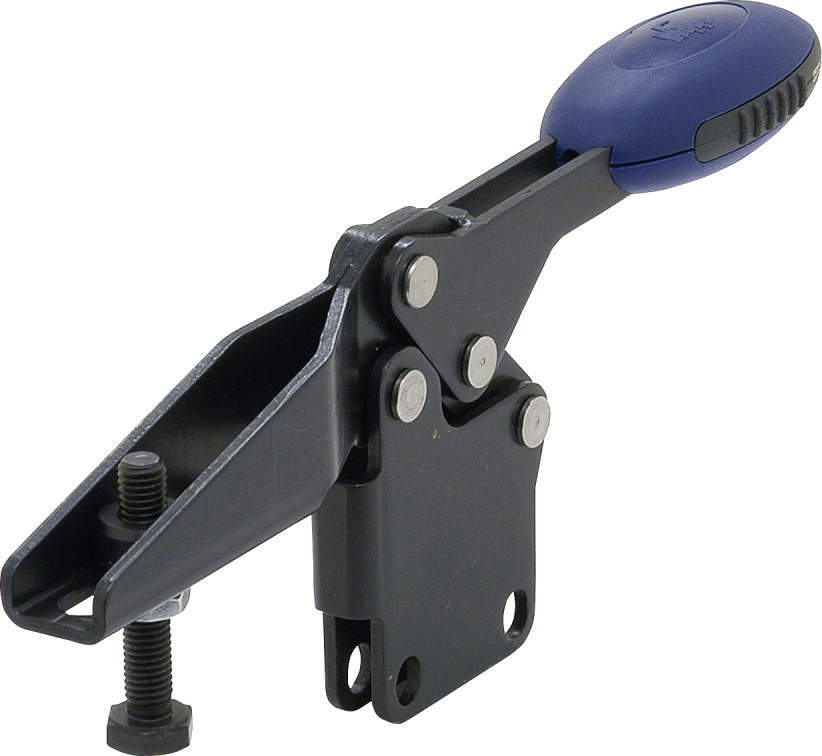

TCDHSL（セーフティロック付き）
TCDHSL（セーフティロック付き）

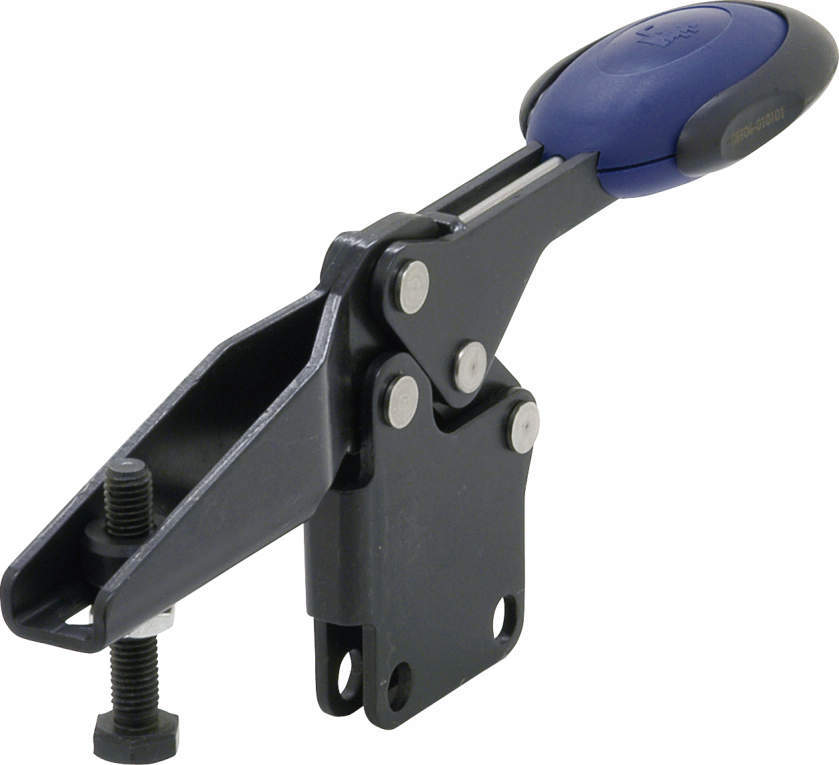

TCDHS（セーフティロック無し）
・操作性に優れたグリップ付きレバー。
・セーフティロック付きタイプは、クランプ位置でロックが機能する仕様で、ロックを解除するには、グリップカバーをスライドさせ、レバーを操作しますので、接触等によるクランプ解除の心配がありません。
・クランプ部の六角ボルト頭部の識別表示マークが突出している場合があります。必要に応じて、表示マークを除去願います。
・RoHS指令適合製品です。
| 本体 | SAPH440 軟窒化処理 四三酸化鉄皮膜 |
|---|---|
| グリップ | ポリアミド |
| グリップカバー | TCDHSL：熱可塑性エラストマー（TPE） |
9件の型式

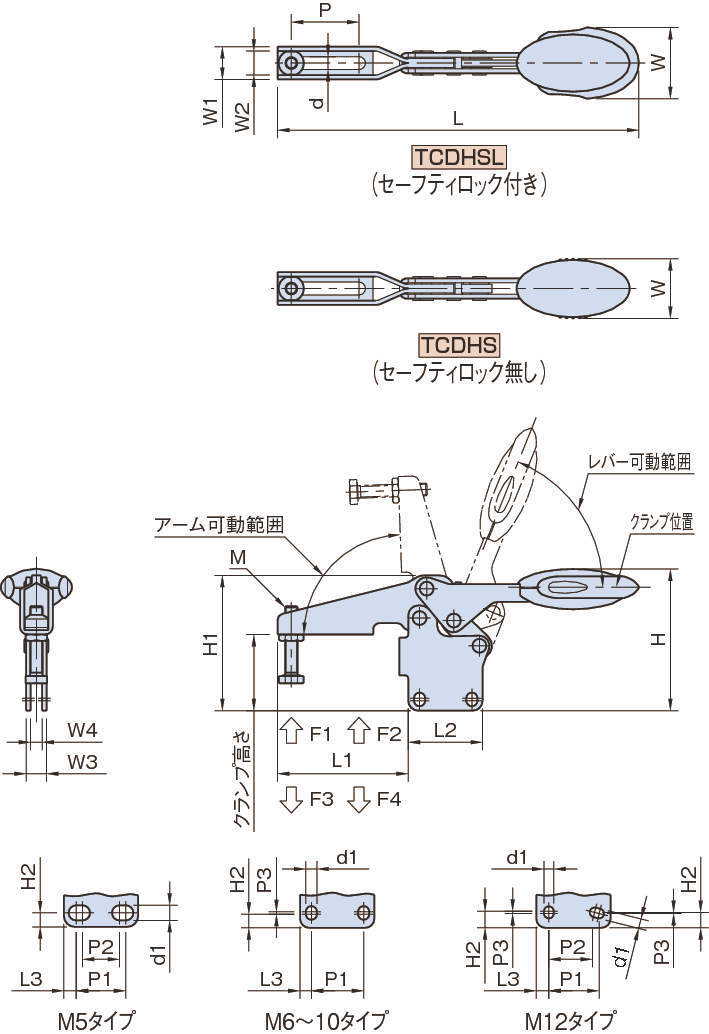

| 型式 | セーフティロック |
アーム 可動範囲 |
レバー 可動範囲 |
レバー 荷重 （N） |
裏面からの許容荷重 | クランプ力 | M |
クランプ 高さ |
H | H1 | H2 | L | L1 | L2 | L3 | d | d1 | P | P1 | P2 | P3 | W | W1 | W2 | W3 | W4 |
質量 （g） |
||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| F1 （N） | F2 （N） | F3 （N） | F4 （N） | ||||||||||||||||||||||||||
| TCDHSL06160 | セーフティロック付き | 87° | 68° | 160 | 1350 | 1900 | 720 | 1200 | M6×1-35L | 37 | 74.3 | 71 | 5.5 | 193.7 | 60.5 | 39 | 6.5 | 6.1 | 5.5 | 32 | 26 | - | 2.5 | 53.4 | 17.5 | 12.4 | 14.1 | 9.1 | 348 |
| TCDHSL08200 | セーフティロック付き | 88° | 68° | 200 | 2000 | 2800 | 830 | 1400 | M8×1.25-45L | 46.5 | 88.3 | 84.4 | 7 | 230.3 | 74.9 | 44 | 9 | 8.2 | 6.2 | 37 | 26 | - | 3.5 | 51.1 | 21 | 15.7 | 14.1 | 9.1 | 436 |
| TCDHSL10250 | セーフティロック付き | 90° | 71° | 250 | 2200 | 4500 | 1200 | 2800 | M10×1.5-55L | 59.6 | 114.4 | 107.5 | 8 | 286.4 | 103.9 | 59 | 9 | 10.2 | 8.8 | 54 | 41.5 | - | 2 | 56.5 | 26 | 18.7 | 16.2 | 9.2 | 841 |
| TCDHSL12280 | セーフティロック付き | 88° | 68° | 280 | 2400 | 5500 | 1000 | 2800 | M12×1.75-70L | 75.9 | 128.5 | 125.2 | 13.5 | 321.3 | 122 | 65 | 10 | 12.1 | 8.5 | 64 | 44 | 40 | 1 | 56.5 | 28 | 20.9 | 16.2 | 9.2 | 1053 |
| TCDHS05100 | セーフティロック無し | 86° | 66° | 100 | 650 | 900 | 550 | 620 | M5×0.8-25L | 26 | 51.8 | 47.7 | 5.1 | 125.7 | 41.8 | 27 | 4.5 | 5.1 | 5.5 | 20 | 18 | 13.5 | - | 22.5 | 13.2 | 9.1 | 8.1 | 4.1 | 96 |
| TCDHS06160 | セーフティロック無し | 87° | 68° | 160 | 1350 | 1900 | 720 | 1200 | M6×1-35L | 37 | 74.2 | 71 | 5.5 | 186.8 | 60.5 | 39 | 6.5 | 6.1 | 5.5 | 32 | 26 | - | 2.5 | 43.5 | 17.5 | 12.4 | 14.1 | 9.1 | 318 |
| TCDHS08200 | セーフティロック無し | 88° | 68° | 200 | 2000 | 2800 | 830 | 1400 | M8×1.25-45L | 46.5 | 88.2 | 84.4 | 7 | 223.5 | 74.9 | 44 | 9 | 8.2 | 6.2 | 37 | 26 | - | 3.5 | 41.5 | 21 | 15.7 | 14.1 | 9.1 | 405 |
| TCDHS10250 | セーフティロック無し | 90° | 71° | 250 | 2200 | 4500 | 1200 | 2800 | M10×1.5-55L | 59.6 | 114.4 | 107.5 | 8 | 279.3 | 103.9 | 59 | 9 | 10.2 | 8.8 | 54 | 41.5 | - | 2 | 47 | 26 | 18.7 | 16.2 | 9.2 | 810 |
| TCDHS12280 | セーフティロック無し | 88° | 68° | 280 | 2400 | 5500 | 1000 | 2800 | M12×1.75-70L | 75.9 | 128.4 | 125.2 | 13.5 | 314.7 | 122 | 65 | 10 | 12.1 | 8.5 | 64 | 44 | 40 | 1 | 47 | 28 | 20.9 | 16.2 | 9.2 | 1028 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| TCDHSL06160 | TCDHSL06160 | P | 11,600 | - | 在庫品 |
| TCDHSL08200 | TCDHSL08200 | P | 12,300 | - | 在庫品 |
| TCDHSL10250 | TCDHSL10250 | P | 16,400 | - | 在庫品 |
| TCDHSL12280 | TCDHSL12280 | P | 17,100 | - | 在庫品 |
| TCDHS05100 | TCDHS05100 | P | 4,000 | - | 在庫品 |
| TCDHS06160 | TCDHS06160 | P | 6,800 | - | 在庫品 |
| TCDHS08200 | TCDHS08200 | P | 7,500 | - | 在庫品 |
| TCDHS10250 | TCDHS10250 | P | 11,200 | - | 在庫品 |
| TCDHS12280 | TCDHS12280 | P | 11,800 | - | 在庫品 |
