クサビの倍力作用で強力クランプ
・ワークを内側からクランプできます。
・クサビ構造により、ワークを協力にクランプします。
・ストロークが大きいので、鋳抜き穴・ラフ穴などにご使用できます。
共通仕様
| 本体、口金 | SKD61 焼入焼戻 四三酸化鉄皮膜 HRC47~53 |
|---|---|
| スプリング | SUS304 |
イマオコーポレーション
内形クランプ｜内径クランプ CP130
詳細仕様
3件の型式

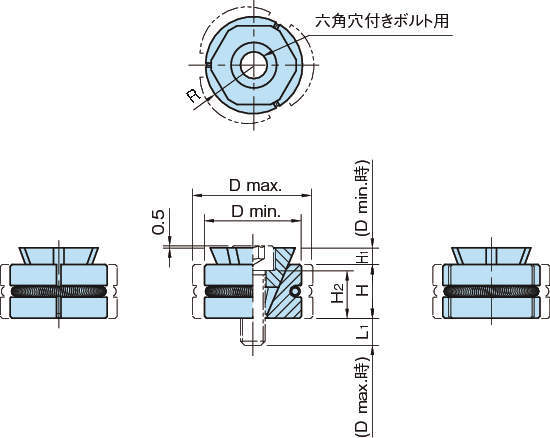

| 型式 | D | H | H1 | R | H2 | L1 | 適用ボルト |
クランプ力 (N) |
許容締付トルク (N・m) |
質量 (g) |
||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| min. | max. | D min.時 | D max.時 | |||||||||
| CP130-04001 | 19.5 | 24 | 9 | 2.5 | R9.5 | 8 | 2.6 | 9.4 | M4×12L | 2000 | 3.2 | 17 |
| CP130-06001 | 23.5 | 29 | 13 | 4 | R11.5 | 11.5 | 5 | 13 | M6×18L | 5000 | 10.5 | 37 |
| CP130-08001 | 28.5 | 36 | 17 | 5.5 | R14 | 15 | 6 | 19 | M8×25L | 9000 | 25 | 75 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| CP130-04001 | CP130-04001 | P | 6,500 | 在庫品 | 在庫品 |
| CP130-06001 | CP130-06001 | P | 6,800 | 在庫品 | 在庫品 |
| CP130-08001 | CP130-08001 | P | 7,000 | 在庫品 | 在庫品 |
