マイタ｜スパイラルマイタ MMS

MMS

  • MMS

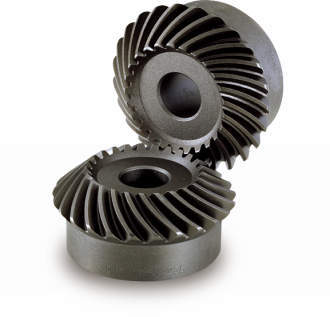

■スパイラルマイタ MMS
・歯面焼入れした歯車で、強度、耐摩耗性に優れています。
・歯部以外は追加工が可能です。

#マイタ
#スパイラルマイタ

共通仕様

精度等級 JIS 4級 (JIS B 1704:1978)
歯形 グリーソン
圧力角 20°
ねじれ角 35°
材料 SCM415
熱処理 歯部のみ深炭焼入れ
歯面硬度 55～60HRC
表面処理 黒染
  • 寸法図
  • CAD

CADメーカーTOP

詳細仕様

前へ
次へ

  • 24件中 1-10件

  • 表示件数

24件の型式

型式 歯数比 モジュール
m		 歯数 ねじれ
方向		 形状 穴径
AH7
(mm)		 ボス径
B
(mm)		 基準円直径
C
(mm)		 歯先円直径
D
(mm)		 組立距離
E
(mm)		 全長
F
(mm)		 歯先距離
G
(mm)		 ボス長さ
H
(mm)		 穴長さ
I
(mm)		 歯幅
J
(mm)		 おさえ面径
K
(mm)		 許容トルク(N・m) 許容トルク(kgf・m) バックラッシ
(mm)		 質量
(kg)
曲げ強さ 歯面強さ 曲げ強さ 歯面強さ
MMS2-20R 1 2 20 R B3 12 34 40 42.31 35 22.14 16.15 12 20 9 24.54 17.0 17.3 1.73 1.76 0.06～0.16 0.13
MMS2-20L 1 2 20 L B3 12 34 40 42.31 35 22.14 16.15 12 20 9 24.54 17.0 17.3 1.73 1.76 0.06～0.16 0.13
MMS2.5-20R 1 2.5 20 R B3 15 42 50 53.2 45 28.63 21.6 16 26 11 30.89 32.7 33.7 3.34 3.44 0.07～0.17 0.26
MMS2.5-20L 1 2.5 20 L B3 15 42 50 53.2 45 28.63 21.6 16 26 11 30.89 32.7 33.7 3.34 3.44 0.07～0.17 0.26
MMS3-20R 1 3 20 R B3 16 52 60 63.99 50 30.78 21.99 16 27 14 34.4 58.7 61.1 5.98 6.23 0.08～0.18 0.43
MMS3-20L 1 3 20 L B3 16 52 60 63.99 50 30.78 21.99 16 27 14 34.4 58.7 61.1 5.98 6.23 0.08～0.18 0.43
MMS4-20R 1 4 20 R B3 20 65 80 84.99 65 39.13 27.5 17.5 35 18 49.08 136 144 13.9 14.7 0.12～0.27 0.92
MMS4-20L 1 4 20 L B3 20 65 80 84.99 65 39.13 27.5 17.5 35 18 49.08 136 144 13.9 14.7 0.12～0.27 0.92
MMS5-20R 1 5 20 R B3 25 85 100 106.25 75 42.99 28.13 17.5 38 23 60.95 269 288 27.5 29.4 0.14～0.34 1.65
MMS5-20L 1 5 20 L B3 25 85 100 106.25 75 42.99 28.13 17.5 38 23 60.95 269 288 27.5 29.4 0.14～0.34 1.65

型式 商品コード 単位 価格
（円） 		基準納期
日伝 メーカー
MMS2-20R MMS2-20R P 3,700 在庫品 在庫品
MMS2-20L MMS2-20L P 3,700 在庫品 在庫品
MMS2.5-20R MMS2.5-20R P 5,360 在庫品 在庫品
MMS2.5-20L MMS2.5-20L P 5,360 在庫品 在庫品
MMS3-20R MMS3-20R P 6,250 - 在庫品
MMS3-20L MMS3-20L P 6,250 - 在庫品
MMS4-20R MMS4-20R P 9,630 在庫品 在庫品
MMS4-20L MMS4-20L P 9,630 在庫品 在庫品
MMS5-20R MMS5-20R P 19,510 - 在庫品
MMS5-20L MMS5-20L P 19,510 - 在庫品
