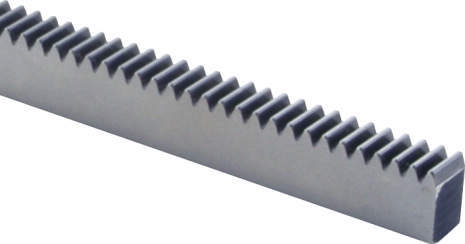

■CP焼入歯研ラック MRGCPF
・浸炭焼入れ歯面研削した CP ラックで、精度、強度、耐摩耗性が優れています。
・歯部と両端面以外は追加工が可能です。
共通仕様
| 精度等級 | KHK R 001 1級 |
|---|---|
| 歯形 | 並歯 |
| 圧力角 | 20° |
| 材料 | SCM415 |
| 熱処理 | 歯部のみ深炭焼入れ |
| 歯面硬度 | 55～60HRC |
小原歯車工業
CPラック&ピニオン｜CP焼入歯研ラック MRGCPF （両端面加工）
詳細仕様
2件の型式
-
ＲＦ
-
CP特長
| 型式 |
ピッチ (mm) |
モジュール m |
歯数 | 形状 |
全長 A (mm) |
歯幅 B (mm) |
高さ C (mm) |
かみあい高さ D (mm) |
許容伝達力(N) | 許容伝達力(kgf) |
バックラッシ (mm) |
質量 (kg) |
||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 曲げ強さ | 歯面強さ | 曲げ強さ | 歯面強さ | |||||||||||
| MRGCPF10-500 | CP10 | 3.1831 | 50 | RF | 500 | 30 | 35 | 31.82 | 21500 | 20100 | 2190 | 2050 | 0.05～0.16 | 3.75 |
| MRGCPF5-500 | CP5 | 1.5915 | 100 | RF | 500 | 15 | 20 | 18.41 | 5380 | 5000 | 548 | 509 | 0.04～0.14 | 1.08 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| MRGCPF10-500 | MRGCPF10-500 | P | 100,200 | - | 在庫品 |
| MRGCPF5-500 | MRGCPF5-500 | P | 70,600 | - | 在庫品 |
