PMY-A
PMY-A
PMYS-A
PMY-AK
PMYS-AK
・コストパフォーマンスにすぐれています。
・ノブを引き、90°回転させれば、ピンを引込めた状態にロックできます。
・ロックの解除はノブをわずかに引き、90°回転させます。
・本体のねじは並目ねじです。
| 操作ノブ | ナイロン6（つや消し黒） |
|---|---|
| 本体 | PMY：SUM22L、三価クロメート処理 PMYS：SUS303 |
| ピン | SUS303 |
| スプリング | SUS301 |
| ロックナット | PMY-AK：S45C、三価クロメート処理 PMYS-AK：SUS303 |
52件の型式

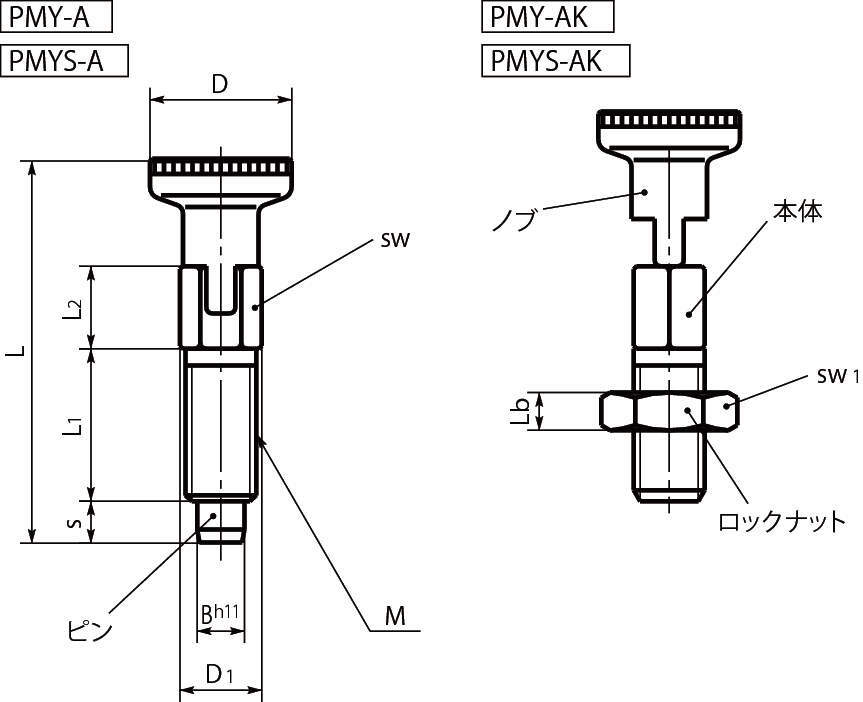

| 型式 | タイプ | 材質 | Lb | sw1 | B | s | M | D | L | D1 | L1 | L2 | sw |
荷重(N) min/max |
ピンの せん断荷重 (N) |
質量 (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PMY-8-M12-1.5-A | ロックナットなし | スティール | - | - | 8 | 8 | M12×1.5 | 21 | 63.5 | 13.8 | 24 | 13.5 | 12 | 6/22 | 4660 | 35 |
| PMY-8-M16-1.5-A | ロックナットなし | スティール | - | - | 8 | 8 | M16×1.5 | 25 | 68 | 19.6 | 24 | 13.5 | 17 | 6/22 | 4660 | 62 |
| PMY-10-M16-1.5-A | ロックナットなし | スティール | - | - | 10 | 10 | M16×1.5 | 25 | 72.5 | 19.6 | 26 | 14 | 17 | 4/27 | 7280 | 65 |
| PMYS-3-M6-A | ロックナットなし | ステンレス | - | - | 3 | 3.5 | M6 | 12 | 32.5 | 6.9 | 12 | 7 | 6 | 3/12 | 650 | 4 |
| PMYS-3-M6-0.75-A | ロックナットなし | ステンレス | - | - | 3 | 3.5 | M6×0.75 | 12 | 32.5 | 6.9 | 12 | 7 | 6 | 3/12 | 650 | 4 |
| PMYS-4-M6-A | ロックナットなし | ステンレス | - | - | 4 | 4 | M6 | 12 | 33 | 6.9 | 12 | 7 | 6 | 3/12 | 1160 | 4 |
| PMYS-4-M8-1-A | ロックナットなし | ステンレス | - | - | 4 | 4.5 | M8×1 | 16 | 43 | 9.2 | 16 | 9.5 | 8 | 5/24 | 1160 | 9 |
| PMYS-5-M8-A | ロックナットなし | ステンレス | - | - | 5 | 5 | M8 | 16 | 43.5 | 9.2 | 16 | 9.5 | 8 | 5/24 | 1820 | 9 |
| PMYS-5-M8-1-A | ロックナットなし | ステンレス | - | - | 5 | 5 | M8×1 | 16 | 43.5 | 9.2 | 16 | 9.5 | 8 | 5/24 | 1820 | 9 |
| PMYS-5-M10-1-A | ロックナットなし | ステンレス | - | - | 5 | 5 | M10×1 | 18 | 46 | 11.5 | 16 | 10 | 10 | 5/24 | 1820 | 14 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| PMY-8-M12-1.5-A | PMY-8-M12-1.5-A | P | 1,500 | - | 在庫品 |
| PMY-8-M16-1.5-A | PMY-8-M16-1.5-A | P | 1,620 | - | 在庫品 |
| PMY-10-M16-1.5-A | PMY-10-M16-1.5-A | P | 2,100 | - | 在庫品 |
| PMYS-3-M6-A | PMYS-3-M6-A | P | 1,510 | - | 在庫品 |
| PMYS-3-M6-0.75-A | PMYS-3-M6-0.75-A | P | 1,610 | - | 在庫品 |
| PMYS-4-M6-A | PMYS-4-M6-A | P | 1,510 | - | 在庫品 |
| PMYS-4-M8-1-A | PMYS-4-M8-1-A | P | 1,650 | - | 在庫品 |
| PMYS-5-M8-A | PMYS-5-M8-A | P | 1,700 | - | 在庫品 |
| PMYS-5-M8-1-A | PMYS-5-M8-1-A | P | 1,670 | - | 在庫品 |
| PMYS-5-M10-1-A | PMYS-5-M10-1-A | P | 1,700 | - | 在庫品 |
