SEQ
SEQ
・頭部高さが極薄の十字穴付きボルト。
・機器・装置の省スペース化や上部スペースが限られた箇所に。
・十字穴にはQuaStixを採用。QuaStix対応の専用ビット「SKQB」を使用することで、トルク伝達が向上し、カムアウトを抑え十字穴の破損を軽減します。
※通常の十字ビットでも取りつけ・取りはずし可能です。
・表面処理の仕上がりの色を2種類から選択できます。
＜用途＞
・機器・装置の省スペース化
| 本体 | SEQ-TZB：SWCH 三価クロメート処理(シルバー) SEQ-TBZ：SWCH 黒色三価クロメート処理 |
|---|
16件の型式
SEQ

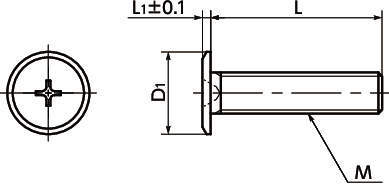

| 型式 | M(並目) |
L (mm) |
D1 (mm) |
L1 (mm) |
適用ビット |
最大締めつけ トルク (N・m) |
1袋 入り数 |
質量 (g) |
|
|---|---|---|---|---|---|---|---|---|---|
| ねじの呼び | ピッチ | ||||||||
| SEQ-M3-6-TZB | M3 | 0.5 | 6 | 7 | 0.8 | SKQB-1 | 0.7 | 50 | 0.39 |
| SEQ-M3-8-TZB | M3 | 0.5 | 8 | 7 | 0.8 | SKQB-1 | 0.7 | 50 | 0.48 |
| SEQ-M3-10-TZB | M3 | 0.5 | 10 | 7 | 0.8 | SKQB-1 | 0.7 | 50 | 0.56 |
| SEQ-M3-12-TZB | M3 | 0.5 | 12 | 7 | 0.8 | SKQB-1 | 0.7 | 50 | 0.64 |
| SEQ-M4-8-TZB | M4 | 0.7 | 8 | 8 | 0.9 | SKQB-2 | 1.8 | 50 | 0.8 |
| SEQ-M4-10-TZB | M4 | 0.7 | 10 | 8 | 0.9 | SKQB-2 | 1.8 | 50 | 0.95 |
| SEQ-M4-12-TZB | M4 | 0.7 | 12 | 8 | 0.9 | SKQB-2 | 1.8 | 50 | 1.1 |
| SEQ-M4-16-TZB | M4 | 0.7 | 16 | 8 | 0.9 | SKQB-2 | 1.8 | 50 | 1.4 |
| SEQ-M3-6-TBZ | M3 | 0.5 | 6 | 7 | 0.8 | SKQB-1 | 0.7 | 50 | 0.39 |
| SEQ-M3-8-TBZ | M3 | 0.5 | 8 | 7 | 0.8 | SKQB-1 | 0.7 | 50 | 0.48 |
