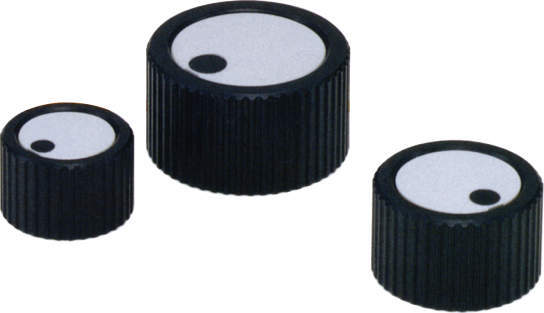

ECX
ECX
ECX
・リーマ穴加工済み(許容差H8)。
・全商品に固定用の六角穴付き止めねじが付属しています。
・ハブカバーは簡単に着脱できます。

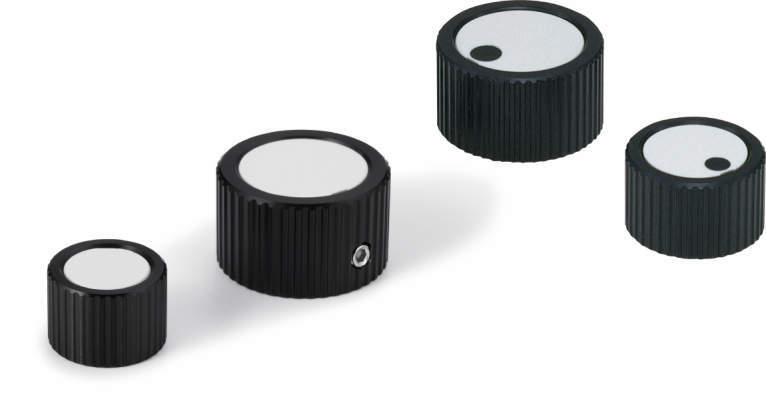

・品番の末尾記号により、ハブカバーのシンボルマークの有無が選択できます。
末尾記号なし：シンボルカバーあり
末尾記号N：シンボルマークなし
| ノブ | アルミニウム合金 アルマイト処理(黒) |
|---|---|
| ハブカバー | ナイロン6(ライトグレー) |
| 六角穴付き止めねじ(DIN916) | ステンレス |
12件の型式
ECX

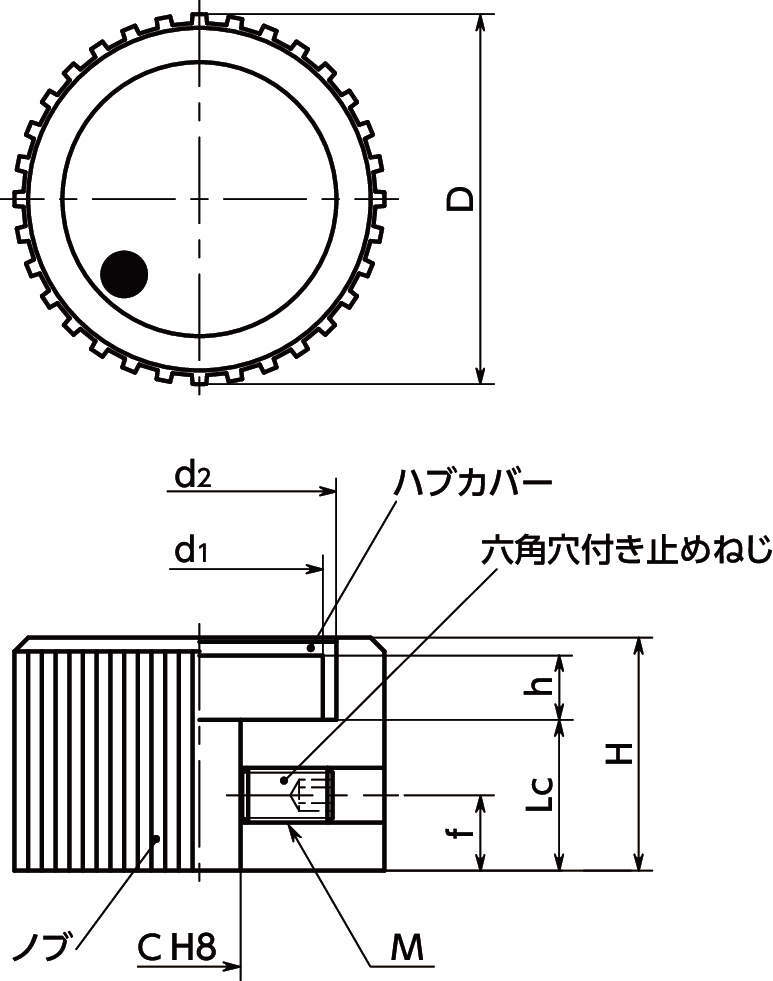

| 型式 |
D (mm) |
C (mm) |
d1 (mm) |
d2 (mm) |
H (mm) |
h (mm) |
Lc (mm) |
f (mm) |
M(並目) |
質量 (g) |
|
|---|---|---|---|---|---|---|---|---|---|---|---|
| ねじの呼び | ピッチ | ||||||||||
| ECX-22-R5 | 22 | 5 | 14 | 16 | 15 | 4.3 | 9 | 5 | M4 | 0.7 | 12 |
| ECX-22-R5-N | 22 | 5 | 14 | 16 | 15 | 4.3 | 9 | 5 | M4 | 0.7 | 12 |
| ECX-27-R6 | 27 | 6 | 18 | 20 | 17 | 4.3 | 11 | 5.5 | M4 | 0.7 | 22 |
| ECX-27-R6-N | 27 | 6 | 18 | 20 | 17 | 4.3 | 11 | 5.5 | M4 | 0.7 | 22 |
| ECX-34-R6 | 34 | 6 | 23 | 25 | 20 | 4.2 | 14 | 7 | M5 | 0.8 | 40 |
| ECX-34-R6-N | 34 | 6 | 23 | 25 | 20 | 4.2 | 14 | 7 | M5 | 0.8 | 40 |
| ECX-34-R8 | 34 | 8 | 23 | 25 | 20 | 4.2 | 14 | 7 | M5 | 0.8 | 40 |
| ECX-34-R8-N | 34 | 8 | 23 | 25 | 20 | 4.2 | 14 | 7 | M5 | 0.8 | 40 |
| ECX-42-R8 | 42 | 8 | 30 | 32 | 23 | 4 | 17 | 8.5 | M5 | 0.8 | 71 |
| ECX-42-R8-N | 42 | 8 | 30 | 32 | 23 | 4 | 17 | 8.5 | M5 | 0.8 | 71 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| ECX-22-R5 | ECX-22-R5 | P | 1,730 | - | 在庫品 |
| ECX-22-R5-N | ECX-22-R5-N | P | 2,470 | - | - |
| ECX-27-R6 | ECX-27-R6 | P | 1,960 | 在庫品 | 在庫品 |
| ECX-27-R6-N | ECX-27-R6-N | P | 2,460 | - | - |
| ECX-34-R6 | ECX-34-R6 | P | 2,090 | 在庫品 | 在庫品 |
| ECX-34-R6-N | ECX-34-R6-N | P | 2,900 | - | - |
| ECX-34-R8 | ECX-34-R8 | P | 2,090 | 在庫品 | 在庫品 |
| ECX-34-R8-N | ECX-34-R8-N | P | 2,900 | - | - |
| ECX-42-R8 | ECX-42-R8 | P | 3,290 | - | 在庫品 |
| ECX-42-R8-N | ECX-42-R8-N | P | 4,730 | - | - |
