クランプレバー長穴用座金組み込みタイプ（おねじ・ステンレス製） LDMS-LWP-CR

このページをプリント
CADをダウンロード
価格・納期を確認

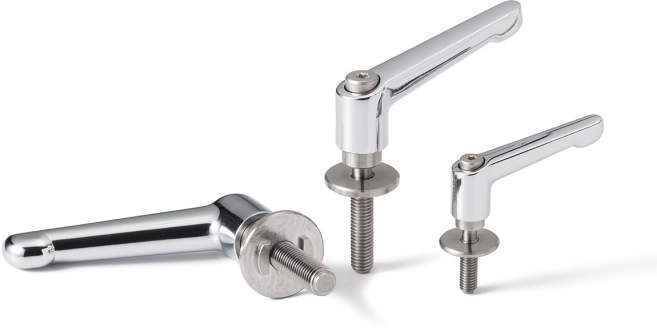

長穴用座金が組み込まれた、ねじ部がステンレス製のクランプレバーです。

・座金座面部の突起が座金の回転を防止し、上面の指針が常にスケールを指し示すため、長穴を利用したスライド機構に適しています。
・座金はヌスミ加工部に組み込まれており、脱落を防止します。また、座金の組み込み作業も不要です。
・座金の外径はねじ径の約3倍。締めつけ部位に対して十分な座面を確保します。
・レバー部はクロムメッキで美しい仕上がり。

: #クランプレバー; #レバー

共通仕様

レバー部	亜鉛ダイカスト　クロムメッキ
ねじ部	SUS303
長穴用座金	SUS303
止めねじ	SUS304
スプリング	ステンレス鋼線

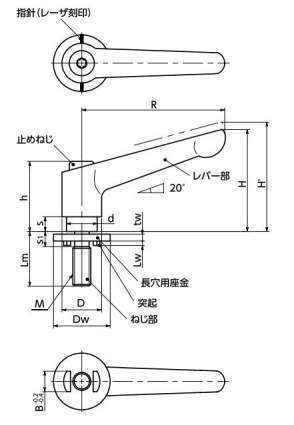

寸法図
動画
カタログ・チラシ
CAD

一覧を見る

CADメーカーTOP

2D
3D

詳細仕様

前へ

次へ

28件中 21-28件
表示件数

仕様
価格・納期

28件の型式

型式	M (並目)	Lm (mm)	R (mm)	H (mm)	H' (mm)	h (mm)	s (mm)	Dv (mm)	d (mm)	Dw (mm)	tw (mm)	Lw (mm)	s1 (mm)	B＊1 (mm)	歯数	最大荷重	最大締付力	質量 (g)


LDMS-8-63-LWP25-CR	M8	63	63	45	49	31	6.5	17.5	13.5	25	3	2	6	9	24	180	10	107
LDMS-10-20-LWP30-CR	M10	20	78	54	58	36	8	21	16	30	3	2	7	11	26	290	16	152
LDMS-10-25-LWP30-CR	M10	25	78	54	58	36	8	21	16	30	3	2	7	11	26	290	16	155
LDMS-10-32-LWP30-CR	M10	32	78	54	58	36	8	21	16	30	3	2	7	11	26	290	16	158
LDMS-10-40-LWP30-CR	M10	40	78	54	58	36	8	21	16	30	3	2	7	11	26	290	16	162
LDMS-10-50-LWP30-CR	M10	50	78	54	58	36	8	21	16	30	3	2	7	11	26	290	16	167
LDMS-10-63-LWP30-CR	M10	63	78	54	58	36	8	21	16	30	3	2	7	11	26	290	16	174
LDMS-10-80-LWP30-CR	M10	80	78	54	58	36	8	21	16	30	3	2	7	11	26	290	16	182

型式	商品コード	単位	価格（円）	基準納期
				日伝	メーカー
				日伝	メーカー
LDMS-8-63-LWP25-CR	LDMS-8-63-LWP25-CR	P	3,120	-	在庫品
LDMS-10-20-LWP30-CR	LDMS-10-20-LWP30-CR	P	3,540	-	在庫品
LDMS-10-25-LWP30-CR	LDMS-10-25-LWP30-CR	P	3,580	-	在庫品
LDMS-10-32-LWP30-CR	LDMS-10-32-LWP30-CR	P	3,660	-	在庫品
LDMS-10-40-LWP30-CR	LDMS-10-40-LWP30-CR	P	3,730	-	在庫品
LDMS-10-50-LWP30-CR	LDMS-10-50-LWP30-CR	P	3,860	-	在庫品
LDMS-10-63-LWP30-CR	LDMS-10-63-LWP30-CR	P	4,030	-	在庫品
LDMS-10-80-LWP30-CR	LDMS-10-80-LWP30-CR	P	4,220	-	在庫品
