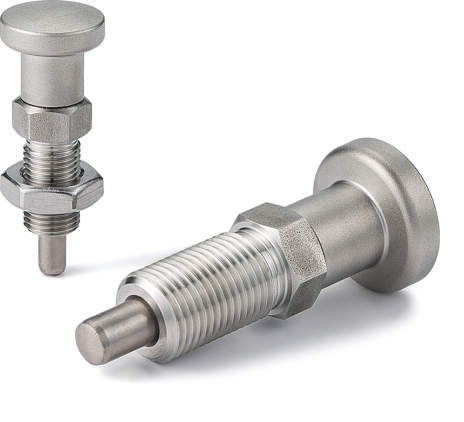

・SUS316のオールステンレス製。SUS304より耐蝕性・耐薬品性にすぐれています。
・各ピン径について2種類のストロークを標準化(ピン径：φ10・φ12を除く)
・割り出し・位置決めに。
・ピンはニッケルメッキ済み。耐摩耗性にすぐれています。
・ロックナットの有無が選択できます。
| ノブ | SUS316 |
|---|---|
| 本体 | SUS316 |
| ピン | SUS316 ニッケルメッキ |
| スプリング | SUS316Ti |
| ロックナット | PLXS-S-A4：- PLXS-SK-A4：SUS316 |
20件の型式

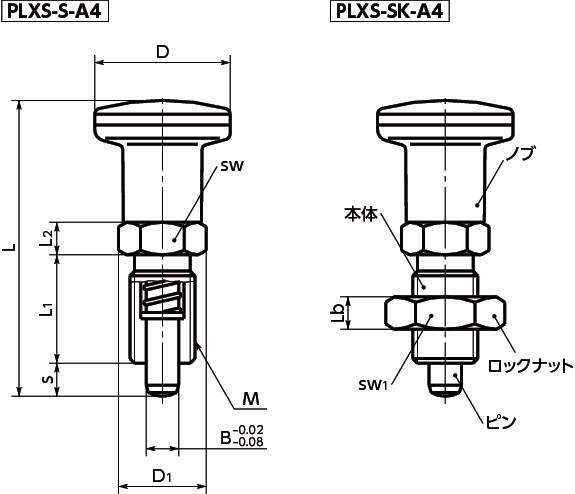

| 型式 | 仕様 | B | s | M(細目) | D | D1 | L | L1 | L2 | Lb | sw | sw1 |
荷重(N) min./max. |
ピンのせん断荷重 (N) |
適用カラー |
質量 (g) |
|
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ねじの呼び | ピッチ | ||||||||||||||||
| PLXS-4-4-SK-A4 | ロックナットつき | 4 | 4 | M8 | 1 | 16 | 11.5 | 39 | 16 | 5 | 4 | 10 | 13 | 3.5/11 | 1160 | PXCS-8-10-** | 22 |
| PLXS-4-6-SK-A4 | ロックナットつき | 4 | 6 | M8 | 1 | 16 | 11.5 | 41 | 16 | 5 | 4 | 10 | 13 | 3月11日 | 1160 | PXCS-8-10-** | 28 |
| PLXS-5-5-SK-A4 | ロックナットつき | 5 | 5 | M10 | 1 | 18 | 13.8 | 45 | 18 | 6 | 5 | 12 | 17 | 3月12日 | 1820 | PXCS-10-12-** | 39 |
| PLXS-5-8-SK-A4 | ロックナットつき | 5 | 8 | M10 | 1 | 18 | 13.8 | 48 | 18 | 6 | 5 | 12 | 17 | 3月14日 | 1820 | PXCS-10-12-** | 37 |
| PLXS-6-6-SK-A4 | ロックナットつき | 6 | 6 | M12 | 1.5 | 22 | 16.2 | 54 | 22 | 6 | 6 | 14 | 18 | 4.5/16 | 2620 | PXCS-12-14-** | 62 |
| PLXS-6-9-SK-A4 | ロックナットつき | 6 | 9 | M12 | 1.5 | 22 | 16.2 | 57 | 22 | 6 | 6 | 14 | 18 | 4月20日 | 2620 | PXCS-12-14-** | 62 |
| PLXS-8-8-SK-A4 | ロックナットつき | 8 | 8 | M16 | 1.5 | 27 | 19.6 | 66 | 26 | 8 | 8 | 17 | 24 | 6月23日 | 4660 | PXCS-16-17-** | 110 |
| PLXS-8-12-SK-A4 | ロックナットつき | 8 | 12 | M16 | 1.5 | 27 | 19.6 | 70 | 26 | 8 | 8 | 17 | 24 | 7月26日 | 4660 | PXCS-16-17-** | 139 |
| PLXS-10-12-SK-A4 | ロックナットつき | 10 | 12 | M16 | 1.5 | 27 | 19.6 | 70 | 26 | 8 | 8 | 17 | 24 | 7.5/32 | 7280 | PXCS-16-17-** | 130 |
| PLXS-12-15-SK-A4 | ロックナットつき | 12 | 15 | M20 | 1.5 | 32 | 25.4 | 86.5 | 33 | 10 | 10 | 22 | 30 | 9/32 | 10400 | PXCS-20-22-** | 203 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| PLXS-4-4-SK-A4 | PLXS-4-4-SK-A4 | P | 6,970 | - | 在庫品 |
| PLXS-4-6-SK-A4 | PLXS-4-6-SK-A4 | P | 7,440 | - | 在庫品 |
| PLXS-5-5-SK-A4 | PLXS-5-5-SK-A4 | P | 7,270 | - | 在庫品 |
| PLXS-5-8-SK-A4 | PLXS-5-8-SK-A4 | P | 8,140 | - | 在庫品 |
| PLXS-6-6-SK-A4 | PLXS-6-6-SK-A4 | P | 8,300 | - | 在庫品 |
| PLXS-6-9-SK-A4 | PLXS-6-9-SK-A4 | P | 8,960 | - | 在庫品 |
| PLXS-8-8-SK-A4 | PLXS-8-8-SK-A4 | P | 10,200 | - | 在庫品 |
| PLXS-8-12-SK-A4 | PLXS-8-12-SK-A4 | P | 10,600 | - | 在庫品 |
| PLXS-10-12-SK-A4 | PLXS-10-12-SK-A4 | P | 11,700 | - | 在庫品 |
| PLXS-12-15-SK-A4 | PLXS-12-15-SK-A4 | P | 13,900 | - | 在庫品 |
