・金属部分には、SUS316を使用。SUS304より耐蝕性、耐薬品性にすぐれています。
・各ピン径について2種類のストロークを標準化(ピン径：φ10・φ12を除く)
・ノブを引き、90°回転させれば、ピンを引込めた状態にロックできます。
・ロックの解除は、ノブをわずかに引き、90°回転させます。内蔵スプリングの力でもとに戻ります。
・ロック機構はノブに内蔵されています。そのため全長はロック機構がないPLXS-A4と同じです。
・ピンはニッケルメッキ済み。耐摩耗性にすぐれています。
・ロックナットの有無が選択できます。
| ノブ | ナイロン6(つや消し黒) |
|---|---|
| 本体 | SUS316 |
| ピン | SUS316 ニッケルメッキ |
| スプリング | SUS316Ti |
| ロックナット | PLYS-A-A4：- PLYS-AK-A4：SUS316 |
20件の型式

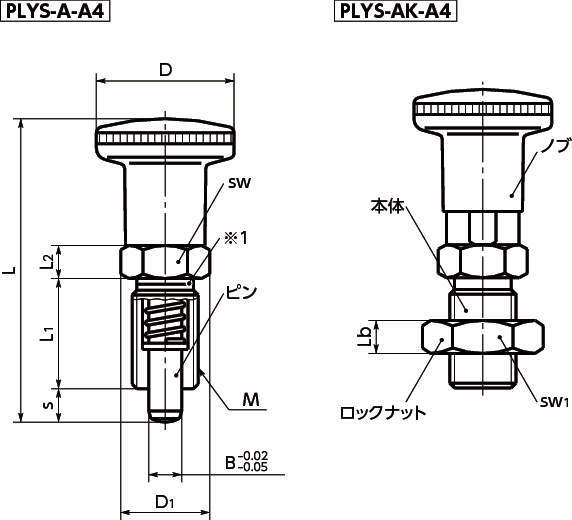

| 型式 | 仕様 | B | s | M(細目) | D | D1 | L | L1 | L2 | Lb | sw | sw1 |
荷重(N) min./max. |
ピンのせん断荷重 (N) |
適用カラー |
質量 (g) |
|
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ねじの呼び | ピッチ | ||||||||||||||||
| PLYS-4-4-AK-A4 | ロックナットつき | 4 | 4 | M8 | 1 | 16 | 11.5 | 39 | 16 | 5 | 4 | 10 | 13 | 3.5/11 | 1160 | PXCS-8-10-** | 14 |
| PLYS-4-6-AK-A4 | ロックナットつき | 4 | 6 | M8 | 1 | 16 | 11.5 | 41 | 16 | 5 | 4 | 10 | 13 | 3/11 | 1160 | PXCS-8-10-** | 15 |
| PLYS-5-5-AK-A4 | ロックナットつき | 5 | 5 | M10 | 1 | 19 | 13.8 | 45 | 18 | 6 | 5 | 12 | 17 | 3/12 | 1820 | PXCS-10-12-** | 24 |
| PLYS-5-8-AK-A4 | ロックナットつき | 5 | 8 | M10 | 1 | 19 | 13.8 | 48 | 18 | 6 | 5 | 12 | 17 | 3/14 | 1820 | PXCS-10-12-** | 26 |
| PLYS-6-6-AK-A4 | ロックナットつき | 6 | 6 | M12 | 1.5 | 23 | 16.2 | 54 | 22 | 6 | 6 | 14 | 18 | 4.5/16 | 2620 | PXCS-12-14-** | 40 |
| PLYS-6-9-AK-A4 | ロックナットつき | 6 | 9 | M12 | 1.5 | 23 | 16.2 | 57 | 22 | 6 | 6 | 14 | 18 | 4/20 | 2620 | PXCS-12-14-** | 41 |
| PLYS-8-8-AK-A4 | ロックナットつき | 8 | 8 | M16 | 1.5 | 28 | 19.6 | 66 | 26 | 8 | 8 | 17 | 24 | 6/23 | 4660 | PXCS-16-17-** | 86 |
| PLYS-8-12-AK-A4 | ロックナットつき | 8 | 12 | M16 | 1.5 | 28 | 19.6 | 70 | 26 | 8 | 8 | 17 | 24 | 7/26 | 4660 | PXCS-16-17-** | 88 |
| PLYS-10-12-AK-A4 | ロックナットつき | 10 | 12 | M16 | 1.5 | 28 | 19.6 | 70 | 26 | 8 | 8 | 17 | 24 | 7.5/32 | 7280 | PXCS-16-17-** | 89 |
| PLYS-12-15-AK-A4 | ロックナットつき | 12 | 15 | M20 | 1.5 | 33 | 25.4 | 86.5 | 33 | 10 | 10 | 22 | 30 | 9/32 | 10400 | PXCS-20-22-** | 174 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| PLYS-4-4-AK-A4 | PLYS-4-4-AK-A4 | P | 5,230 | - | 在庫品 |
| PLYS-4-6-AK-A4 | PLYS-4-6-AK-A4 | P | 5,510 | - | 在庫品 |
| PLYS-5-5-AK-A4 | PLYS-5-5-AK-A4 | P | 5,550 | - | 在庫品 |
| PLYS-5-8-AK-A4 | PLYS-5-8-AK-A4 | P | 5,930 | - | 在庫品 |
| PLYS-6-6-AK-A4 | PLYS-6-6-AK-A4 | P | 6,500 | - | 在庫品 |
| PLYS-6-9-AK-A4 | PLYS-6-9-AK-A4 | P | 6,780 | - | 在庫品 |
| PLYS-8-8-AK-A4 | PLYS-8-8-AK-A4 | P | 8,220 | - | 在庫品 |
| PLYS-8-12-AK-A4 | PLYS-8-12-AK-A4 | P | 8,530 | - | 在庫品 |
| PLYS-10-12-AK-A4 | PLYS-10-12-AK-A4 | P | 9,340 | - | 在庫品 |
| PLYS-12-15-AK-A4 | PLYS-12-15-AK-A4 | P | 11,100 | - | 在庫品 |
