UBCL
UBCL
UBLC
・前面から取りつける取っ手。
・握りやすく、デザイン性にすぐれた取っ手。工作機械の扉などの用途に適しています。
・取りつけ寸法は、200mm - 800mmのワイドバリエーション。
・取っ手の太さは、28mm・36mmの2種類があります。
・取りつけ用の六角穴付きボタンボルト（A=28：M8×30、A=36：M10×40）・ナット・座金が付属しています。
・表面処理のバリエーションは3種類。
| 六角穴付きなべ小ねじ | SUS304 |
|---|---|
| ナット | SUS304 |
| 座金 | SUS304 |
27件の型式
UBLC

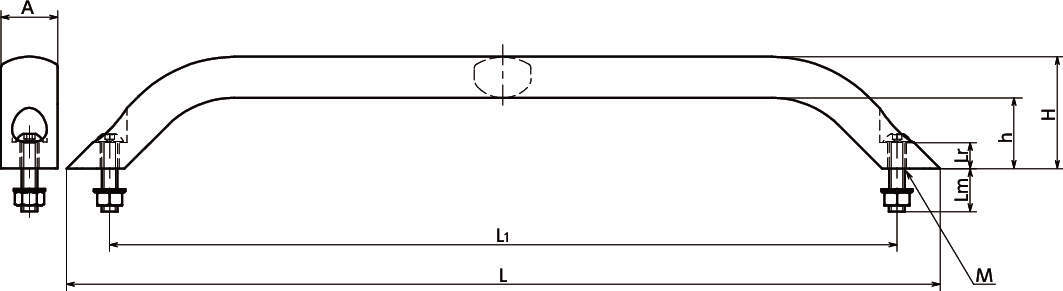

| 型式 | 材質 | 表面処理 |
A (mm) |
L1 (mm) |
H (mm) |
h (mm) |
L (mm) |
Lm (mm) |
Lr (mm) |
M (mm) |
t (mm) |
許容荷重 (N) |
質量 (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| UBLC-36-500-SG | アルミニウム合金 | 静電塗装(シルバー) | 36 | 500 | 71 | 45 | 555 | 23.4 | 16.6 | M10 | 13 | 1000 | 1178 |
| UBLC-36-600-AL | アルミニウム合金 | アルマイト処理 | 36 | 600 | 71 | 45 | 655 | 23.4 | 16.6 | M10 | 13 | 1000 | 1356 |
| UBLC-36-600-BK | アルミニウム合金 | 静電塗装(黒) | 36 | 600 | 71 | 45 | 655 | 23.4 | 16.6 | M10 | 13 | 1000 | 1356 |
| UBLC-36-600-SG | アルミニウム合金 | 静電塗装(シルバー) | 36 | 600 | 71 | 45 | 655 | 23.4 | 16.6 | M10 | 13 | 1000 | 1356 |
| UBLC-36-800-AL | アルミニウム合金 | アルマイト処理 | 36 | 800 | 71 | 45 | 855 | 23.4 | 16.6 | M10 | 13 | 1000 | 1806 |
| UBLC-36-800-BK | アルミニウム合金 | 静電塗装(黒) | 36 | 800 | 71 | 45 | 855 | 23.4 | 16.6 | M10 | 13 | 1000 | 1806 |
| UBLC-36-800-SG | アルミニウム合金 | 静電塗装(シルバー) | 36 | 800 | 71 | 45 | 855 | 23.4 | 16.6 | M10 | 13 | 1000 | 1806 |
※許容荷重は、人の手で使用する許容荷重です。
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| UBLC-36-500-SG | UBLC-36-500-SG | P | 17,800 | - | 10日間 |
| UBLC-36-600-AL | UBLC-36-600-AL | P | 24,600 | - | 10日間 |
| UBLC-36-600-BK | UBLC-36-600-BK | P | 20,400 | - | 10日間 |
| UBLC-36-600-SG | UBLC-36-600-SG | P | 20,400 | - | 10日間 |
| UBLC-36-800-AL | UBLC-36-800-AL | P | 27,000 | - | 10日間 |
| UBLC-36-800-BK | UBLC-36-800-BK | P | 21,300 | - | 10日間 |
| UBLC-36-800-SG | UBLC-36-800-SG | P | 21,700 | - | 10日間 |
