HNSW
HNSW

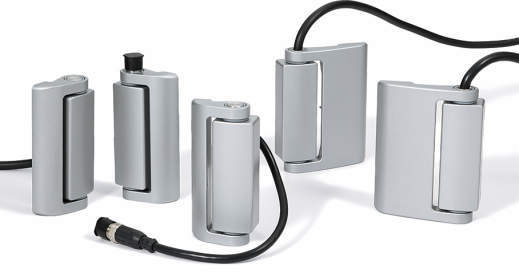

・装置や安全柵などのドアやカバーの安全スイッチ・監視に使用できる亜鉛ダイカスト製のヒンジです。
・ドアを開けるとスイッチの接点が動作します。NC接点によりドアの開放とともに回路を遮断し、同時にNO接点によりどドアの開放を通知します。
・NC接点は直接開路動作型のスローアクション接点を備えているため作動時に確実に開放します。
・スイッチ動作角度の調整が可能です。
・ヒンジはめねじタイプで、ドアの背面から取りつけることによりいたずら防止になります。
・2種類の配線タイプがあります。
・どちらのタイプも、配線の引き出し方向を3タイプから選べます。
・コネクタタイプ「HNSW-**-101-*」にはコネクタつきケーブル「USCA-M12-8-*-*」が使用できます。
| 本体 | 亜鉛ダイカスト 粉体塗装(シルバーメタリック) |
|---|---|
| ピン | SUS303相当 |
18件の型式

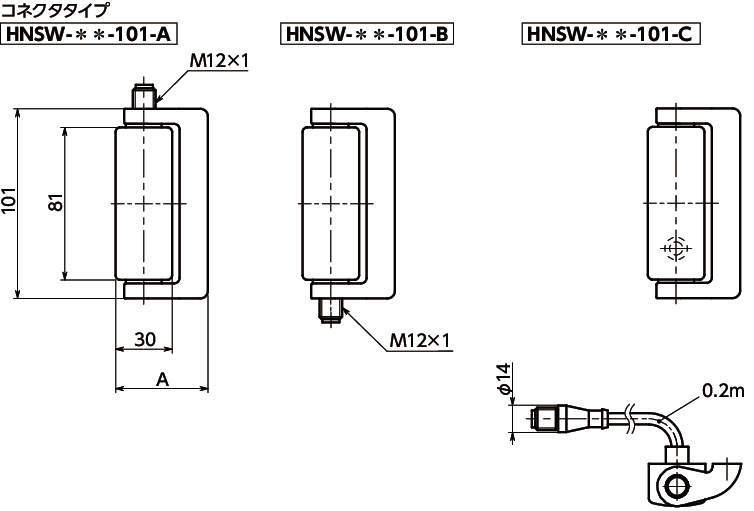

コネクタタイプ

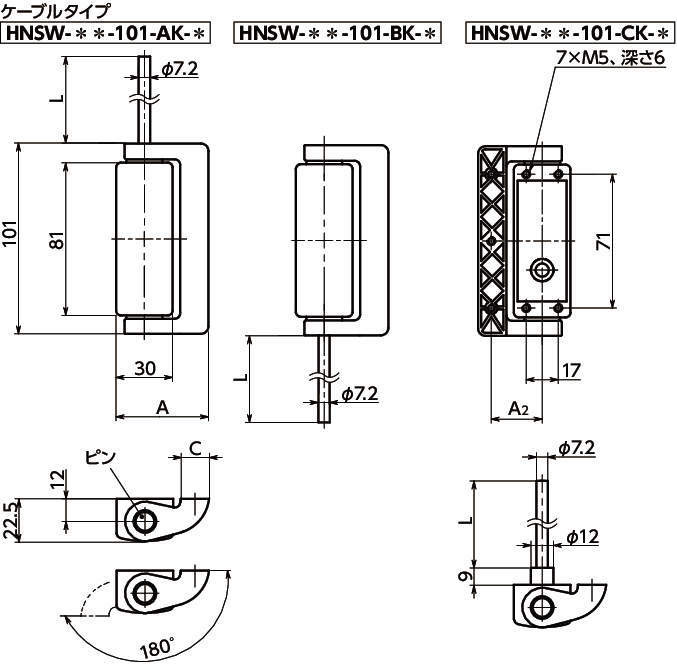

ケーブルタイプ
| 型式 | タイプ |
A (mm) |
A2 (mm) |
C (mm) |
L (m) |
質量 (g) |
|---|---|---|---|---|---|---|
| HNSW-49-101-A | コネクタタイプ | 49 | 27 | 15 | - | 297 |
| HNSW-49-101-AK-2 | ケーブルタイプ | 49 | 27 | 15 | 2 | 442 |
| HNSW-49-101-AK-5 | ケーブルタイプ | 49 | 27 | 15 | 5 | 679 |
| HNSW-49-101-B | コネクタタイプ | 49 | 27 | 15 | - | 297 |
| HNSW-49-101-BK-2 | ケーブルタイプ | 49 | 27 | 15 | 2 | 442 |
| HNSW-49-101-BK-5 | ケーブルタイプ | 49 | 27 | 15 | 5 | 679 |
| HNSW-49-101-C | コネクタタイプ | 49 | 27 | 15 | - | 328 |
| HNSW-49-101-CK-2 | ケーブルタイプ | 49 | 27 | 15 | 2 | 472 |
| HNSW-49-101-CK-5 | ケーブルタイプ | 49 | 27 | 15 | 5 | 709 |
| HNSW-79-101-A | コネクタタイプ | 79 | 50 | 30 | - | 399 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| HNSW-49-101-A | HNSW-49-101-A | P | 42,500 | - | - |
| HNSW-49-101-AK-2 | HNSW-49-101-AK-2 | P | 41,900 | - | - |
| HNSW-49-101-AK-5 | HNSW-49-101-AK-5 | P | 47,100 | - | - |
| HNSW-49-101-B | HNSW-49-101-B | P | 42,500 | - | - |
| HNSW-49-101-BK-2 | HNSW-49-101-BK-2 | P | 41,900 | - | - |
| HNSW-49-101-BK-5 | HNSW-49-101-BK-5 | P | 47,100 | - | - |
| HNSW-49-101-C | HNSW-49-101-C | P | 48,600 | - | - |
| HNSW-49-101-CK-2 | HNSW-49-101-CK-2 | P | 41,900 | - | - |
| HNSW-49-101-CK-5 | HNSW-49-101-CK-5 | P | 47,100 | - | - |
| HNSW-79-101-A | HNSW-79-101-A | P | 44,500 | - | - |
