FGBAS-E
FGBAS-E
・取りつけ用のねじを組み込んだゴム製バンパ、機器、装置への取りつけが容易です。
・片側めねじタイプ。ねじ部とカバーシートはステンレス製。
・衝撃や振動吸収用途のほか、機器・装置の支持やコンベア終端部の緩衝材、衝撃音の緩和にも適しています。
・ゴムは環境に配慮したNR(天然ゴム)を使用。
・耐熱温度：80℃
・本体の硬度は3種類。商品記号により選択できます。
・機器・装置から負荷される荷重をもとに、ばね定数、最大荷重、最大たわみ量を参考に選定してください。

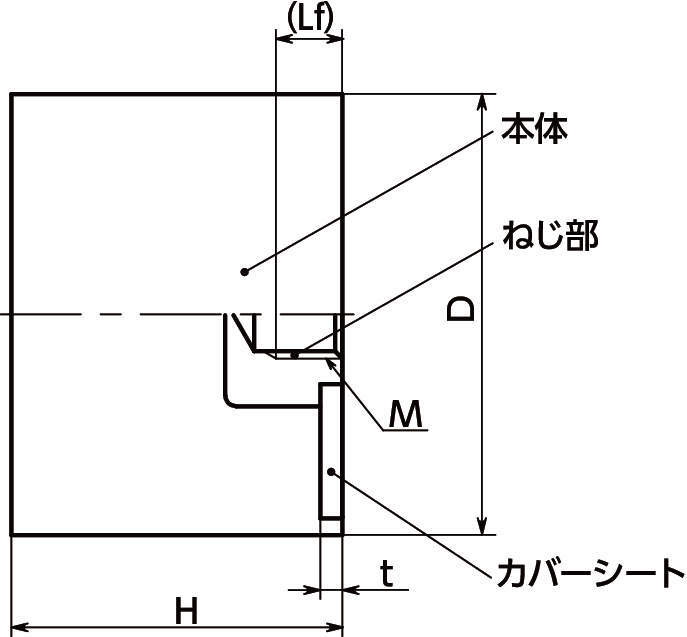

| 本体 | NR(天然ゴム) |
|---|---|
| ねじ部 | SUS304相当 |
| カバーシート | SUS304相当 |
75件の型式
FGBAS-E
| 型式 |
D (mm) |
H (mm) |
M(並目) |
Lf (mm) |
t (mm) |
硬度 |
ばね定数 (N/mm) |
最大荷重 (N) |
最大たわみ量 (mm) |
質量 (g) |
|
|---|---|---|---|---|---|---|---|---|---|---|---|
| ねじの呼び | ピッチ | ||||||||||
| FGBAS-50-50-M10-E-55 | 50 | 50 | M10 | 1.5 | 8 | 2 | A55 | 215 | 2700 | 12.5 | 196 |
| FGBAS-60-30-M10-E-55 | 60 | 30 | M10 | 1.5 | 8 | 2 | A55 | 715 | 5370 | 7.5 | 186 |
| FGBAS-60-40-M10-E-55 | 60 | 40 | M10 | 1.5 | 8 | 2 | A55 | 355 | 3540 | 10 | 217 |
| FGBAS-60-50-M10-E-55 | 60 | 50 | M10 | 1.5 | 8 | 2 | A55 | 265 | 3300 | 12.5 | 228 |
| FGBAS-70-30-M10-E-55 | 70 | 30 | M10 | 1.5 | 8 | 3 | A55 | 955 | 7170 | 7.5 | 230 |
| FGBAS-70-40-M10-E-55 | 70 | 40 | M10 | 1.5 | 8 | 3 | A55 | 630 | 6280 | 10 | 268 |
| FGBAS-70-55-M10-E-55 | 70 | 55 | M10 | 1.5 | 8 | 3 | A55 | 420 | 5770 | 13.75 | 325 |
| FGBAS-75-30-M12-E-55 | 75 | 30 | M12 | 1.75 | 11 | 3 | A55 | 1050 | 7890 | 7.5 | 252 |
| FGBAS-75-40-M12-E-55 | 75 | 40 | M12 | 1.75 | 11 | 3 | A55 | 670 | 6680 | 10 | 329 |
| FGBAS-75-50-M12-E-55 | 75 | 50 | M12 | 1.75 | 11 | 3 | A55 | 445 | 5570 | 12.5 | 406 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| FGBAS-50-50-M10-E-55 | FGBAS-50-50-M10-E-55 | P | 3,420 | - | - |
| FGBAS-60-30-M10-E-55 | FGBAS-60-30-M10-E-55 | P | 3,630 | - | 10日間 |
| FGBAS-60-40-M10-E-55 | FGBAS-60-40-M10-E-55 | P | 5,100 | - | - |
| FGBAS-60-50-M10-E-55 | FGBAS-60-50-M10-E-55 | P | 4,500 | - | 10日間 |
| FGBAS-70-30-M10-E-55 | FGBAS-70-30-M10-E-55 | P | 6,090 | - | - |
| FGBAS-70-40-M10-E-55 | FGBAS-70-40-M10-E-55 | P | 5,730 | - | 10日間 |
| FGBAS-70-55-M10-E-55 | FGBAS-70-55-M10-E-55 | P | 6,730 | - | 10日間 |
| FGBAS-75-30-M12-E-55 | FGBAS-75-30-M12-E-55 | P | 4,550 | - | 10日間 |
| FGBAS-75-40-M12-E-55 | FGBAS-75-40-M12-E-55 | P | 5,030 | - | 10日間 |
| FGBAS-75-50-M12-E-55 | FGBAS-75-50-M12-E-55 | P | 5,890 | - | 10日間 |
