FGBBS-E
FGBBS-E

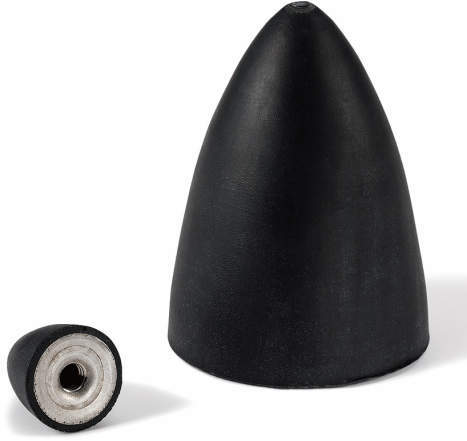

・取りつけ用のねじを組み込んだゴム製バンパ。機器・装置への取りつけが容易です。
・片側めねじタイプ。ねじ部とカバーシートはステンレス
・衝撃や振動吸収用途のほか、機器・装置の支持やコンベア終端部の緩衝材、衝撃音の緩和にも適しています。
・放物線形状のバンパが累進的な弾性力を発生するため、穏やかな衝撃・振動吸収性能が得られます。
・ゴムは環境に配慮したNR(天然ゴム)を使用。
・耐熱温度：80℃
| 本体 | NR(天然ゴム) |
|---|---|
| ねじ部 | SUS304相当 |
| カバーシート | SUS304相当 |
12件の型式
FGBBS-E
| 型式 |
D (mm) |
H (mm) |
M(並目) |
Lf (mm) |
t (mm) |
硬度 |
ばね定数 (N/mm) |
最大荷重 (N) |
最大たわみ量 (mm) |
質量 (g) |
|
|---|---|---|---|---|---|---|---|---|---|---|---|
| ねじの呼び | ピッチ | ||||||||||
| FGBBS-10-10-M5-E-55 | 10 | 10 | M5 | 0.8 | 5 | 1.2 | A55 | 20 | 59 | 3 | 1 |
| FGBBS-20-15-M6-E-55 | 20 | 15 | M6 | 1 | 6 | 2 | A55 | 49 | 195 | 4 | 7 |
| FGBBS-20-24-M6-E-55 | 20 | 24 | M6 | 1 | 6 | 2 | A55 | 22 | 130 | 6 | 9 |
| FGBBS-25-20-M6-E-55 | 25 | 20 | M6 | 1 | 6 | 2 | A55 | 38 | 190 | 5 | 12 |
| FGBBS-30-30-M8-E-55 | 30 | 30 | M8 | 1.25 | 8 | 2 | A55 | 35 | 260 | 7.5 | 27 |
| FGBBS-30-36-M8-E-55 | 30 | 36 | M8 | 1.25 | 8 | 2 | A55 | 36 | 320 | 9 | 26 |
| FGBBS-35-40-M8-E-55 | 35 | 40 | M8 | 1.25 | 8 | 2 | A55 | 30 | 300 | 10 | 30 |
| FGBBS-50-50-M10-E-55 | 50 | 50 | M10 | 1.5 | 8 | 2 | A55 | 78 | 970 | 12.5 | 98 |
| FGBBS-50-61-M8-E-55 | 50 | 61 | M8 | 1.25 | 8 | 2 | A55 | 39 | 600 | 15.25 | 114 |
| FGBBS-50-68-M10-E-55 | 50 | 68 | M10 | 1.5 | 8 | 2 | A55 | 52 | 890 | 17 | 124 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| FGBBS-10-10-M5-E-55 | FGBBS-10-10-M5-E-55 | P | 820 | - | - |
| FGBBS-20-15-M6-E-55 | FGBBS-20-15-M6-E-55 | P | 1,000 | - | - |
| FGBBS-20-24-M6-E-55 | FGBBS-20-24-M6-E-55 | P | 790 | - | 在庫品 |
| FGBBS-25-20-M6-E-55 | FGBBS-25-20-M6-E-55 | P | 1,090 | - | - |
| FGBBS-30-30-M8-E-55 | FGBBS-30-30-M8-E-55 | P | 1,350 | - | 在庫品 |
| FGBBS-30-36-M8-E-55 | FGBBS-30-36-M8-E-55 | P | 1,470 | - | 在庫品 |
| FGBBS-35-40-M8-E-55 | FGBBS-35-40-M8-E-55 | P | 1,620 | - | 在庫品 |
| FGBBS-50-50-M10-E-55 | FGBBS-50-50-M10-E-55 | P | 3,180 | - | - |
| FGBBS-50-61-M8-E-55 | FGBBS-50-61-M8-E-55 | P | 4,900 | - | 在庫品 |
| FGBBS-50-68-M10-E-55 | FGBBS-50-68-M10-E-55 | P | 3,540 | - | 在庫品 |
