FGBBS-E
FGBBS-E
・取りつけ用のねじを組み込んだゴム製バンパ。機器・装置への取りつけが容易です。
・片側めねじタイプ。ねじ部とカバーシートはステンレス
・衝撃や振動吸収用途のほか、機器・装置の支持やコンベア終端部の緩衝材、衝撃音の緩和にも適しています。
・放物線形状のバンパが累進的な弾性力を発生するため、穏やかな衝撃・振動吸収性能が得られます。
・ゴムは環境に配慮したNR(天然ゴム)を使用。
・耐熱温度：80℃

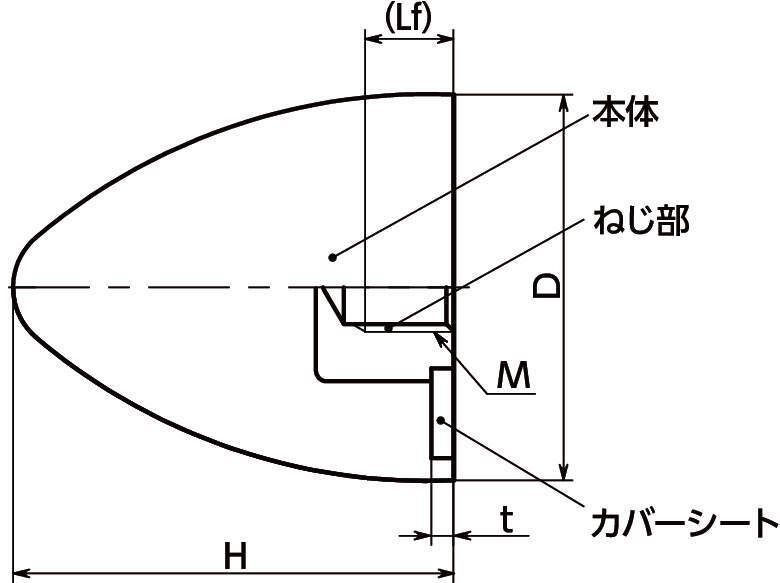

| 本体 | NR(天然ゴム) |
|---|---|
| ねじ部 | SUS304相当 |
| カバーシート | SUS304相当 |
12件の型式
FGBBS-E
| 型式 |
D (mm) |
H (mm) |
M(並目) |
Lf (mm) |
t (mm) |
硬度 |
ばね定数 (N/mm) |
最大荷重 (N) |
最大たわみ量 (mm) |
質量 (g) |
|
|---|---|---|---|---|---|---|---|---|---|---|---|
| ねじの呼び | ピッチ | ||||||||||
| FGBBS-70-58-M12-E-55 | 70 | 58 | M12 | 1.75 | 11 | 3 | A55 | 110 | 1520 | 14 | 196 |
| FGBBS-75-89-M12-E-55 | 75 | 89 | M12 | 1.75 | 11 | 3 | A55 | 98 | 1960 | 20 | 345 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| FGBBS-70-58-M12-E-55 | FGBBS-70-58-M12-E-55 | P | 11,500 | - | - |
| FGBBS-75-89-M12-E-55 | FGBBS-75-89-M12-E-55 | P | 13,300 | - | - |
