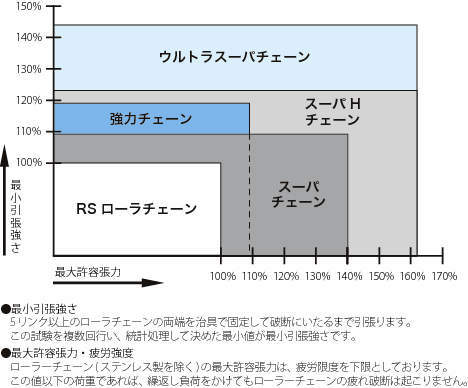

・基本3寸法はRSローラチェーンと同じですが、プレートのくびれ量を小さくすることで、RSローラチェーンよりも約30％最大許容張力がアップしています。
・RSローラチェーンでは疲労破壊するような条件での使用に適しており、RSローラチェーンの1サイズダウンも可能です。
椿本チエイン
スーパチェーン
詳細仕様
163件の型式

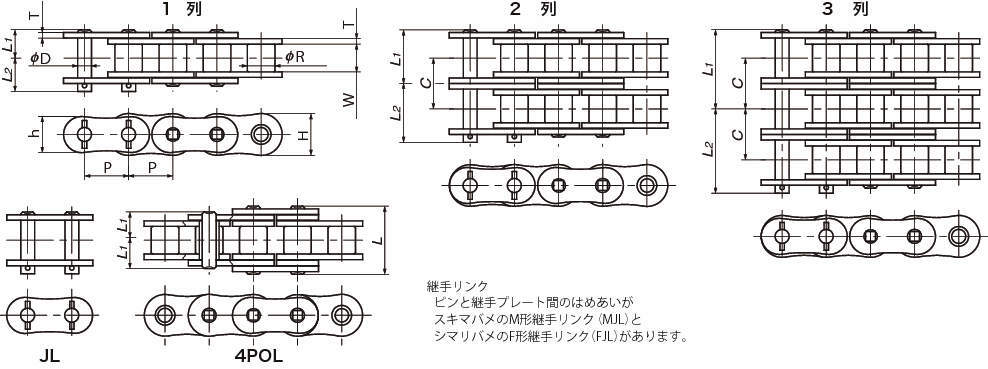

| 型式 | タイプ |
ジョイント リンク タイプ |
チェーン 番号 |
列数 |
ピッチ P (mm) |
ローラ径 R (mm) |
内リンク内幅 W (mm) |
ピンの形状 | プレート(mm) | ピン(mm) |
横ピッチ C (mm) |
最小引張強さ (kN) |
平均引張強さ (kN) |
最大許容張力 (kN) |
概略質量 (kg/m) |
リンク数 | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 厚さ T | 幅 H | 幅 h | ピン径 D | ピン長 L1+L2 | L1 | L2 | |||||||||||||||
| RS80-SUP-1-F-RP-U | ユニット | F形 | RS80 | 1 | 25.4 | 15.88 | 15.88 | リベット形 | 3.2 | 24.1 | 20.8 | 7.94 | 35.5 | 16.25 | 19.25 | - | 74.2 | 85.3 | 20.1 | 2.81 | 120 |
| RS80-SUP-2-F-RP-U | ユニット | F形 | RS80 | 2 | 25.4 | 15.88 | 15.88 | リベット形 | 3.2 | 24.1 | 20.8 | 7.94 | 64.8 | 30.9 | 33.9 | 29.3 | 148 | 171 | 34.2 | 5.62 | 120 |
| RS100-SUP-1-F-RP-U | ユニット | F形 | RS100 | 1 | 31.75 | 19.05 | 19.05 | リベット形 | 4 | 30.1 | 26 | 9.54 | 42.6 | 19.75 | 22.85 | - | 111 | 127 | 32.4 | 4.25 | 96 |
| RS100-SUP-2-F-RP-U | ユニット | F形 | RS100 | 2 | 31.75 | 19.05 | 19.05 | リベット形 | 4 | 30.1 | 26 | 9.54 | 78.5 | 37.7 | 40.8 | 35.8 | 222 | 255 | 55 | 8.38 | 96 |
| RS120-SUP-1-F-RP-U | ユニット | F形 | RS120 | 1 | 38.1 | 22.23 | 25.4 | リベット形 | 4.8 | 36.2 | 31.2 | 11.11 | 53.8 | 24.9 | 28.9 | - | 162 | 186 | 42.2 | 6.3 | 80 |
| RS120-SUP-2-F-RP-U | ユニット | F形 | RS120 | 2 | 38.1 | 22.23 | 25.4 | リベット形 | 4.8 | 36.2 | 31.2 | 11.11 | 99.2 | 47.6 | 51.6 | 45.4 | 324 | 373 | 7.17 | 12.44 | 80 |
| RS140-SUP-1-F-RP-U | ユニット | F形 | RS140 | 1 | 44.45 | 25.4 | 25.4 | リベット形 | 5.6 | 42.2 | 36.4 | 12.71 | 58.6 | 26.9 | 31.7 | - | 213 | 245 | 56.9 | 8.04 | 68 |
| RS140-SUP-2-F-RP-U | ユニット | F形 | RS140 | 2 | 44.45 | 25.4 | 25.4 | リベット形 | 5.6 | 42.2 | 36.4 | 12.71 | 107.5 | 51.35 | 56.15 | 48.9 | 426 | 490 | 96.7 | 15.92 | 68 |
| RS160-SUP-1-F-RP-U | ユニット | F形 | RS160 | 1 | 50.8 | 28.58 | 31.75 | リベット形 | 6.4 | 48.2 | 41.6 | 14.29 | 68.7 | 31.85 | 36.85 | - | 273 | 314 | 73.5 | 10.79 | 60 |
| RS160-SUP-2-F-RP-U | ユニット | F形 | RS160 | 2 | 50.8 | 28.58 | 31.75 | リベット形 | 6.4 | 48.2 | 41.6 | 14.29 | 127.3 | 61.15 | 66.15 | 58.5 | 545 | 628 | 125 | 21.43 | 60 |
・概略質量は、チェーンを編成 した際の、1m当たりの概略質量になります。 ・4P・オフセットリンクを使用した場合の伝動能力は、上記の90％になります。
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| RS80-SUP-1-F-RP-U | RS80-SUP-1-F-RP-U | P | 25,800 | 在庫品 | 在庫品 |
| RS80-SUP-2-F-RP-U | RS80-SUP-2-F-RP-U | P | 56,760 | 在庫品 | 在庫品 |
| RS100-SUP-1-F-RP-U | RS100-SUP-1-F-RP-U | P | 41,376 | 在庫品 | 在庫品 |
| RS100-SUP-2-F-RP-U | RS100-SUP-2-F-RP-U | P | 90,624 | 在庫品 | 在庫品 |
| RS120-SUP-1-F-RP-U | RS120-SUP-1-F-RP-U | P | 56,700 | 在庫品 | 在庫品 |
| RS120-SUP-2-F-RP-U | RS120-SUP-2-F-RP-U | P | 124,800 | 在庫品 | 在庫品 |
| RS140-SUP-1-F-RP-U | RS140-SUP-1-F-RP-U | P | 67,300 | 在庫品 | 在庫品 |
| RS140-SUP-2-F-RP-U | RS140-SUP-2-F-RP-U | P | 148,920 | - | 在庫品 |
| RS160-SUP-1-F-RP-U | RS160-SUP-1-F-RP-U | P | 91,300 | - | 在庫品 |
| RS160-SUP-2-F-RP-U | RS160-SUP-2-F-RP-U | P | 201,600 | - | 在庫品 |
