共通仕様
| 適用流体 | 乾燥空気、N2 （空気の品質等級はJIS B 8392-1 1.1.2～1.6.2：2003） |
|---|---|
| 繰返し精度 | ±2％F.S.以下 |
| 圧力特性（0kPa基準） | ±2％F.S.以下（0～300kPa） ±5％F.S.以下（−70～0kPa） |
| 温度特性（25℃基準） | ±2％F.S.以下（15～35℃） ±5％F.S.以下（0～50℃） |
| 定格圧力範囲 | −70kPa～300kPa |
| 使用圧力範囲 | −100kPa～400kPa |
| 耐圧力 | 500kPa |
| アナログ出力（ノンリニア出力） | 出力電圧：1～5V、出力インピーダンス：約1kΩ |
| 応答時間 | 5ms以下（90％応答） |
| 電源電圧 | DC12～24V±10％、リップル（p-p）10％以下（逆接保護付） |
-
![省エネ・省エアの第一歩は見える化から！]()
SMC株式会社 エアの省エネをご提案
見える化・ブローの見直し・機器の最適化で省エネ・CO2削減に貢献できる製品をご紹介！
効率のよいエアブロー、機器の最適化によって省エネ・省エア化を実現！
見える化
省エネは、生産設備の使用状況を把握することから始まります。
過剰になりがちな工場のエアを見直し、最適化の準備をしましょう。
▼
省エネ
工場のエアの約40％を消費するといわれてるエアブロー。エネルギー消費を抑えるためには、エアブローの見直しが一番効果的です。
▼
最適化
空気消費量は同じものでもコンプレッサの吐出圧を下げることで電力量の削減が期待できます。またエア源の無い環境では必要なエアを供給できる小型のコンプレッサの設置が最適です。![]()
【STEP 01】見える化：空気圧ラインの現状把握
まずは現状把握が省エネ化への第一歩！工場内の「どこで」「何が」「どれだけ」…この3つを把握することが必要になります。
＼生産設備状態の見える化に！ 生産停止・待機時のエア消費を削減／ ……………………………………………
![]()
エアマネジメントシステム AMS20/30/40/60
■ 設備待機（生産停止時）の状態を監視し、自動で低圧化
■「流量」「圧力」「温度」や、各種センサ情報を産業用イーサネットまたは
データ通信プロトコルOPC UA により、上位システムと通信が可能
■ SMC無線システムに対応
＼流量の自動調整が可能！IO-Linkに対応し、稼働状況・機器状態を可視化／ ……………………………………
![]()
空気用フローコントローラ IN502-44/45/46
■ 制御精度：±5%F.S. 応答性：0.5s 以下
■ 省スペース／省配管／省配線／導入工数を削減
■ グリースの選択が可能
低露点グリース、白色ワセリン、食品用グリースに対応
■ 通信により遠隔監視・遠隔操作が可能
＼微小ワークの吸着確認。安定した検出で検出ミスの低減／ ………………………………………………………
![]()

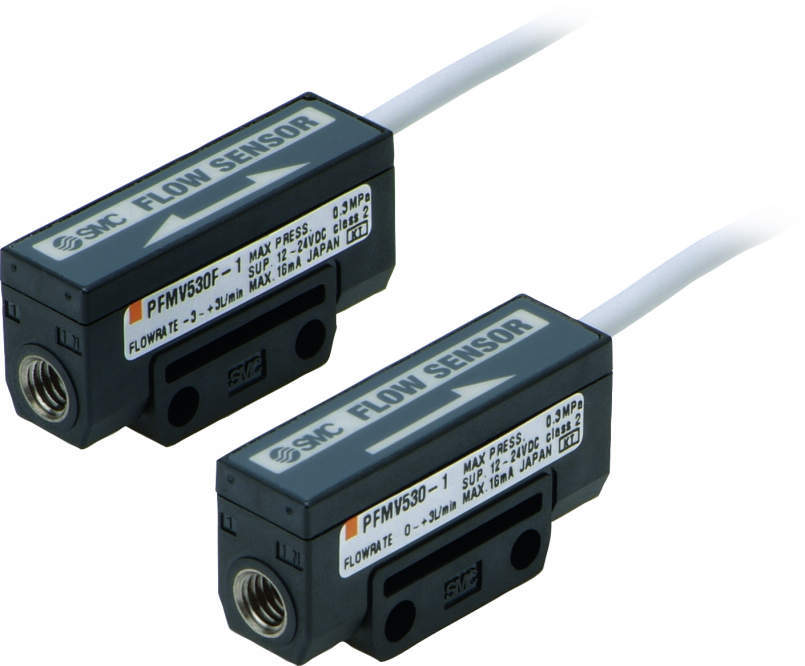

フローセンサ PFMV5/PFGV301
■ 繰返し精度：±2％F.S. 応答速度：5ms 以下 耐圧：500kPa
■ ノングリース、RoHS 対応
■ フローセンサPFMV5：小型・軽量・配管スペース削減
■ フローモニタPFGV301：設定により圧力/ 流量表示が可能、
設定値を見ながら設定が可能
＼簡単設定! 測定値を見ながら設定が可能／ ……………………………………………………………………………
![]()
3画面高精度デジタル圧力スイッチ ZSE20□(F)/ISE20□
■ 設定項目の見える化
■ 簡単3ステップ設定
■ 簡単画面切替: 測定値を見ながら設定可能
■ ディレー時間: 最速1.5ms 以下
■ 消費電流：25mA 以下
■ IO-Link 対応
【STEP 02】省エネ：エアブローの見直し
エアブローは元が空気を使用しており、目に見えないため忘れられがちですが、工場の省エネを考える上で必要不可欠です。
＼瞬間的なエアブローで空気消費量＆作業時間を大幅削減／ ………………………………………………………
![]()
省エアインパクトブローガンコンパクトタイプIBG2
■ 高いピーク圧力で衝撃力増大
■ 取りにくいゴミを短時間で除去
■ コンパクト& 軽量化でさらに扱いやすくなりました
■ 作業効率化の改善に貢献
■ 占有体積：13% 減 軽量：21% 減
＼連続ブローを間欠ブローにすることで省エネを実現／ ……………………………………………………………
![]()
パルスブローバルブ AXTS040-X202
■ 繰返し衝突するエアのピーク圧力により、効率的なエアブローが可能
■ パルス発生用の制御不要
■ エアを供給するだけでパルスブローが可能！
■ パイロット弁内蔵構造により安定したブローが可能
■ ON/OFF 時間個別に調整可能
■ 使用圧力範囲：0.2 ～ 1.0MPa
＼高いピーク圧力で衝撃力増大 空気消費量& 作業時間を大幅削減／ ………………………………………………
![]()
省エアインパクトブローバルブ IBV10
■ 瞬間的なエアブローでCO2 空気消費量：93% 削減
■ ピーク圧力：2 ～ 3 倍以上
■ 作業時間：97% 削減
■ コンパクト設計
【STEP 03】最適化：最適な空気の供給
工場の空気圧ラインを低圧化し必要に応じて、局所増圧・局所増力の製品をご提案。必要な場所で最適なエアを供給することが省エネとなります。
＼電源不要！排気エアを再利用して駆動／ ……………………………………………………………………………
![]()
増圧弁/排気エア再利用タイプ VBAE
■ 工場エアを部分的に1.7 倍まで増圧！簡単設置
■ 作動音65dB（A）既存製品（VBAシリーズ）より15dB（A）低減
■ 充てん時間最大50% 短縮
■ 作動回数5,000 万回以上 寿命向上によりメンテナンス頻度を低減
■ 垂直・水平取付が可能
＼多角形状ピストンにより1サイズ上の理論出力を実現／ ……………………………………………………………
![]()
薄形シリンダ/高出力形 CQE
■ 理論出力最大1.5 倍
■ 既存CQ2 シリーズと同一外形寸法
■ 圧縮空気ラインの低圧化に貢献。供給圧力0.17MPa減
シリンダ供給圧力を下げても同一理論出力が可能
■ 小型オートスイッチ取付可能
＼協働ロボット、搬送ロボット車などのエア源のない環境下で圧縮空気を供給！／ ……………………………
![]()
コンパクトコンプレッサ CRP
■ 小型：154mm(幅)×134mm(高さ)×100mm(奥行)
■ 軽量：質量3.5kg
■ 1台で正圧または真空圧（真空ポンプ）として使用可能
■ アラーム機能で異常時にLED点灯または点滅
■ オイルフリー
＼取付けるだけで省エネを実感できます！／ …………………………………………………………………………
![]()
省エア:スピードコントローラと省電力:コンパクト5ポートソレノイドバルブを セットにした低圧化基本パッケージ
【AS-R/AS-Q】
省エア25% 削減。
復帰ストロークの圧力を減圧(0.2MPa)し、空気消費量を削減。
レスポンスタイム同等
【JSY】
消費電力 0.2W / 0.1W
