ワンタッチ管継手 New KQ2シリーズ｜エルボ KQ2L-A

KQ2L-A （ミリ）

  • KQ2L-A （ミリ）

  • KQ2L-A （インチ）

■エルボ
・直角方向のチューブ同士の接続に使用。


【New KQ2シリーズの特長】
■KQ・KQ2・KJを“KQ2”へ一本化。

■長円形リリースブッシュ追加！

■チューブ着脱性向上
・挿入力：30％低減
・離脱力：20％低減
・チューブ引抜強度は、現行品と同等レベルを確保

■小型・軽量化
・スペース比：高さ方向 24％ DOWN
・スペース比：水平方向 23％ DOWN
・質量比：57％ DOWN
※エルボユニオン、適用チューブ外径：φ6、接続ねじ：R1/8の場合

■バリエーション充実

#チューブ継手
#ワンタッチ管継手
#KQ2
#エルボ

共通仕様

使用流体 空気、水
使用圧力範囲 -100KPa～1MPa
保証圧力 3MPa（23℃時）
周囲温度および使用流体温度 空気：-5～60℃
水：0～40℃(凍結なきこと)

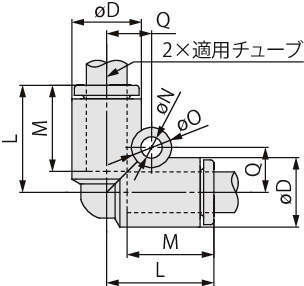

  • 寸法図
  • CAD

詳細仕様

前へ
次へ

  • 77件中 71-77件

  • 表示件数

77件の型式

  • KQ2L

  • リリースブッシュ

型式 機種 タイプ 適用チューブ リリース
ブッシュ
形状		 φD
(mm)		 L
(mm)		 Q
(mm)		 M
(mm)		 取付穴(mm) リリースブッシュ寸法(mm) 有効断面積(mm2) 最小
穴径
(mm)		 質量
(g)		 オーダーメイド仕様
タイプ 外径 O N 深さ X Y ナイロン ウレタン
10-KQ2L01-00A エルボ 10-KQ2L-A（クリーン） インチ φ1/8" 真円形 7.1 14.9 5.4 13.3 6 3.2 7.1 - - 3 2.5 2.5 1.6 クリーンシリーズ
10-KQ2L03-00A エルボ 10-KQ2L-A（クリーン） インチ φ5/32" 真円形 8.2 15.3 5.7 13.3 6 3.2 8.2 - - 4.2 4.2 3 1.9 クリーンシリーズ
10-KQ2L05-00A エルボ 10-KQ2L-A（クリーン） インチ φ3/16" 真円形 9.1 15.7 6.2 13.3 6 3.2 9.1 - - 6.8 5.6 3.5 2.2 クリーンシリーズ
10-KQ2L07-00A エルボ 10-KQ2L-A（クリーン） インチ φ1/4" 真円形 11.1 16.5 7.2 13.3 6 3.2 11.1 - - 11.6 10 4.6 2.9 クリーンシリーズ
10-KQ2L09-00A エルボ 10-KQ2L-A（クリーン） インチ φ5/16" 真円形 13.2 18.2 8.4 14.2 8 4.2 13.2 - - 21.6 14.9 6 4.7 クリーンシリーズ
10-KQ2L11-00A エルボ 10-KQ2L-A（クリーン） インチ φ3/8" 真円形 15.4 20.4 9.9 15.6 8 4.2 15.4 - - 28.8 23.8 7 6.7 クリーンシリーズ
10-KQ2L13-00A エルボ 10-KQ2L-A（クリーン） インチ φ1/2" 真円形 19.3 23.4 11.8 17 8 4.2 19.3 - - 56.7 44.4 9.6 10.8 クリーンシリーズ

型式 商品コード 単位 価格
（円） 		基準納期
日伝 メーカー
10-KQ2L01-00A 10-KQ2L01-00A P 725 - -
10-KQ2L03-00A 10-KQ2L03-00A P 750 - -
10-KQ2L05-00A 10-KQ2L05-00A P 775 - -
10-KQ2L07-00A 10-KQ2L07-00A P 750 - -
10-KQ2L09-00A 10-KQ2L09-00A P 850 - -
10-KQ2L11-00A 10-KQ2L11-00A P 1,050 - -
10-KQ2L13-00A 10-KQ2L13-00A P 1,175 - -
